Benennung
Schrittmotor
Größe
NEMA 17
Ausführung 1
mit Positioniersteuerung

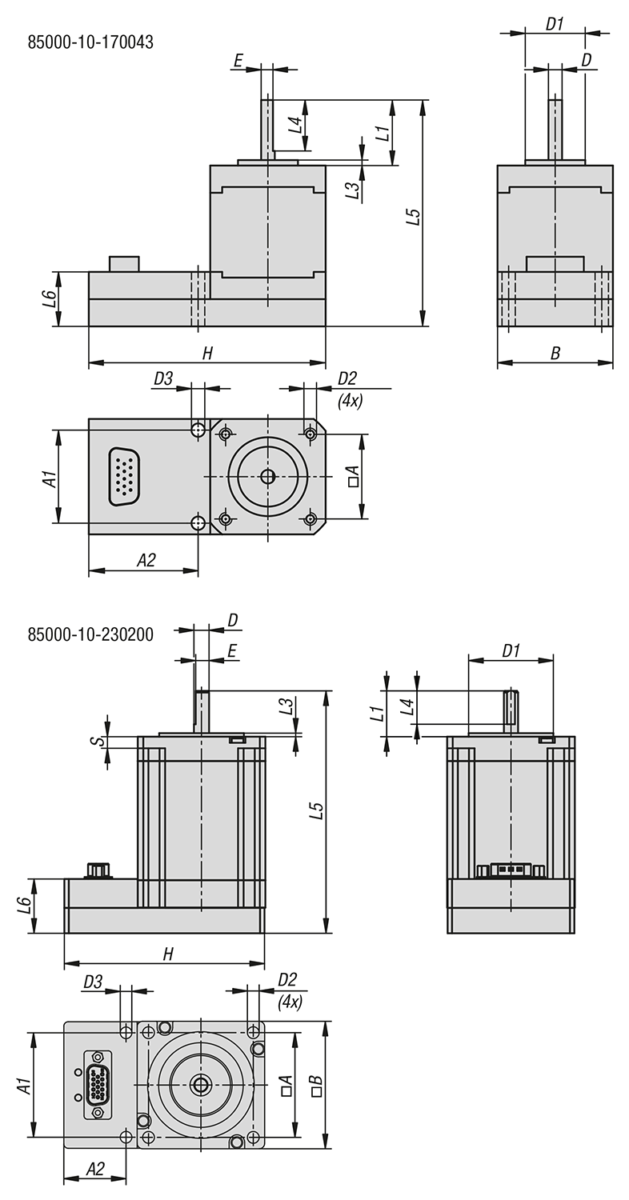

B=Breite
42
HM=Haltemoment Nm
0,43
A
31
A1
33
A2
43,5
Ausgänge
2 (+24 V DC)
D
5
D1
22
D2
M03x4,5
D3
5,2
E
4,5
Eingänge
6 (+24 - +36 V DC)
Endocer
INTEGRIERT ZUR ÜBERWACHUNG DER POSITION
H
90
L1
20
L3
2
L4
15
L5
78
L6
24
Motorspannung VDC
+24 - +48
Phasenstrom A
einstellbar bis 1,7
Schnittstellen
DIGITAL I/O-BAC, TAKT/RICHTUNG-BAC
Schrittauflösung
1/8, 1/4, 1/2, 1/1
Steuerspannung VDC
+24 - +36
Stromabsenkung
EINSTELLBAR
Trägheitmoment kgcm²
0,068

Beschreibung

Ausführung

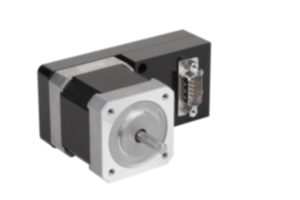

2-Phasen High-Torque Schrittmotor in den Baugrößen NEMA 17, NEMA 23 und NEMA 34 mit abgeflachter Welle (D-Welle). 1,8° Schrittwinkel (Vollschritt) mit integrierter Positioniersteuerung.
Hinweis
Schrittmotor mit integrierter Positioniersteuerung. Er bildet eine komfortable Einheit aus Schrittmotor und intelligenter Steuerung. Referenzfahrt auf Block mit reduzierter Stromstärke ohne Näherungsschalter möglich. Integrierte Drehüberwachung. Ruhiger Lauf durch dynamische Umschaltung der Schrittauslösung.

Ansteuerung über einfache I/O Schnittstelle, 31 Positionen konfigurierbar und abrufbar.

Die Steuerung kann mit der Software schnell und einfach parametriert werden. Die Software und das Handbuch für die Programmierung der Positioniersteuerung ist als kostenloser Download erhältlich.

Bei der Auswahl reicht die Bestimmung des richtigen Motors nach dem Haltemoment nicht aus, da das Drehmoment des Motors mit der Drehzahl abnimmt. Es ist für die Auswahl des richtigen Motors daher unerlässlich, ihn nach der Drehmomentenkurve zu bestimmen.
Temperaturbereich
0 °C bis +50 °C
