        Schrittmotor

Artikelbeschreibung/Produktabbildungen

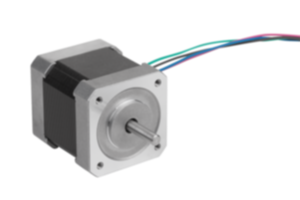

BeschreibungAusführung:2-Phasen High-Torque Schrittmotor in den Baugrößen NEMA 17, NEMA 23 und NEMA 34 mit abgeflachter Welle (D-Welle). 1,8° Schrittwinkel (Vollschritt) mit 4-adriger Anschlussleitung.Hinweis:Die Schrittmotoren bieten ein hohes Drehmoment, eine hohe Präzision und eine einfache Ansteuerung an. Sie arbeiten zuverlässig in verschiedensten Umgebungsbedingungen. Die Schrittmotoren lassen sich über Litzenleitungen an die gängigsten Motorsteuerungen anschließen.

Bei der Auswahl reicht die Bestimmung des richtigen Motors nach dem Haltemoment nicht aus, da das Drehmoment des Motors mit der Drehzahl abnimmt. Es ist für die Auswahl des richtigen Motors daher unerlässlich, ihn nach der Drehmomentenkurve zu bestimmen.Temperaturbereich:-10 °C bis +50 °CBesonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 85000 Schrittmotoren

358 kB

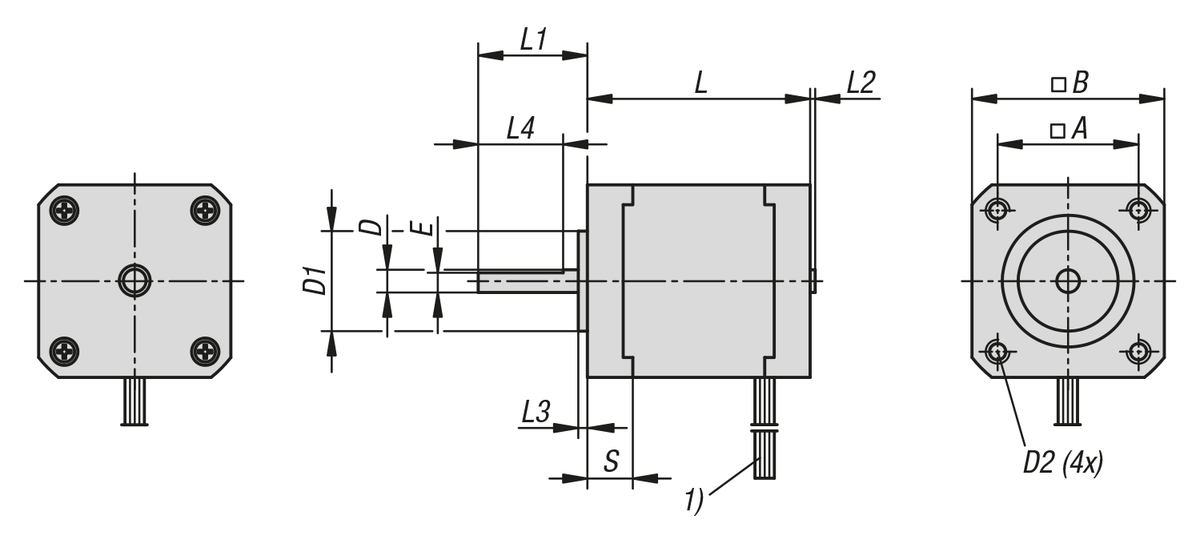

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Größe	A	B	D	D1	D2	E	L max.	L1	L2	L3	L4	S	Preis
85000-170043	NEMA 17	31	42	5	22	M03x4,5	4,5	47	20	0,9	2	15	-	104.65 CHF
85000-230180	NEMA 23	47,14	57	6,35	38,1	5,1	5,8	80	20,6	-	1,6	15	5	146.70 CHF
85000-340820	NEMA 34	69,6	86	14	73	6,5	13	120	37	-	1,6	25	9	316.18 CHF
