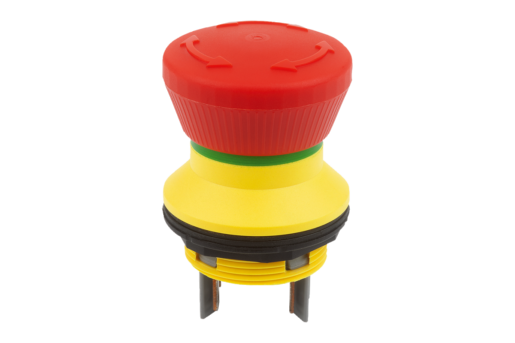

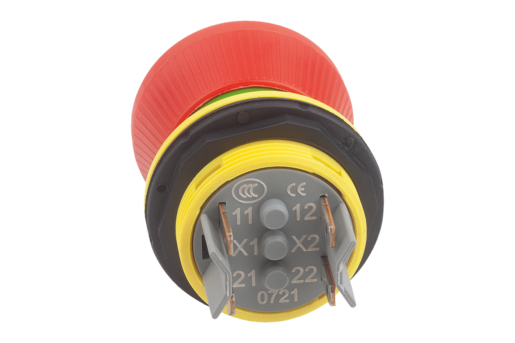

Not-Halt-Taster Einbauversion Ø 22,3 mm Flachsteckeranschluss
81150-04

Not-Halt-Taster Einbauversion Ø 22,3 mm Flachsteckeranschluss

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Kunststoff.
Kontaktanschlüsse AgNi.
Ausführung:Druckknopf rot.
Rahmen gelb.
Hinweis:Not-Halt-Taster dienen der manuellen Abschaltung von Maschinen und Anlagen im Gefahrenfall. Der Druckknopf rastet beim Betätigen ein und kann durch eine Drehung nach rechts oder links wieder entriegelt werden. Der rote Knopf ist auf einem gelben Untergrund platziert. Dies sorgt für eine gute Erkennbarkeit.

Zertifikate / Erfüllte Normen:
CE, TÜV Süd, CCC, cURus.
EN 60947-5-1, EN 60947-5-5, EN ISO 13850.
Technische Daten:Einbaulage: beliebig.
Lebensdauer mechanisch: 50.000 Schaltzyklen.
Lebensdauer elektrisch: 50.000 Schaltzyklen bei Nennlast.
Öffnerkontakt zwangsöffnend: gemäß EN 60947-5-1, Anh. K.
B10d: 250000.

Bemessungsisolationsspannung Ui: 250 V.
Thermischer Dauerstrom: 5A.

Gebrauchskategorie nach IEC/EN60947-5-1:
AC15: 240 V / 1,5 A
DC13: 24 V / 2 A
Temperaturbereich:Lagertemperatur: -40 °C bis +80 °C.
Betriebstemperatur: -25 °C bis +70 °C.
Vorteile:Der Sicherheitskontakt (Ausführung mit Schließer) überwacht ständig die ordnungsgemäße Verbindung zwischen Not-Halt-Taste und Kontaktelement. Wenn durch eine nachlässige Montage oder eine mechanische Beschädigung die Not-Halt-Taste von dem Kontaktelement getrennt wird, unterbricht der Sicherheitskontakt sofort und die Maschine wird stillgesetzt.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 81150-04 Not-Halt-Taster Einbauversion Ø 22,3 mm Flachsteckeranschluss 486 kB

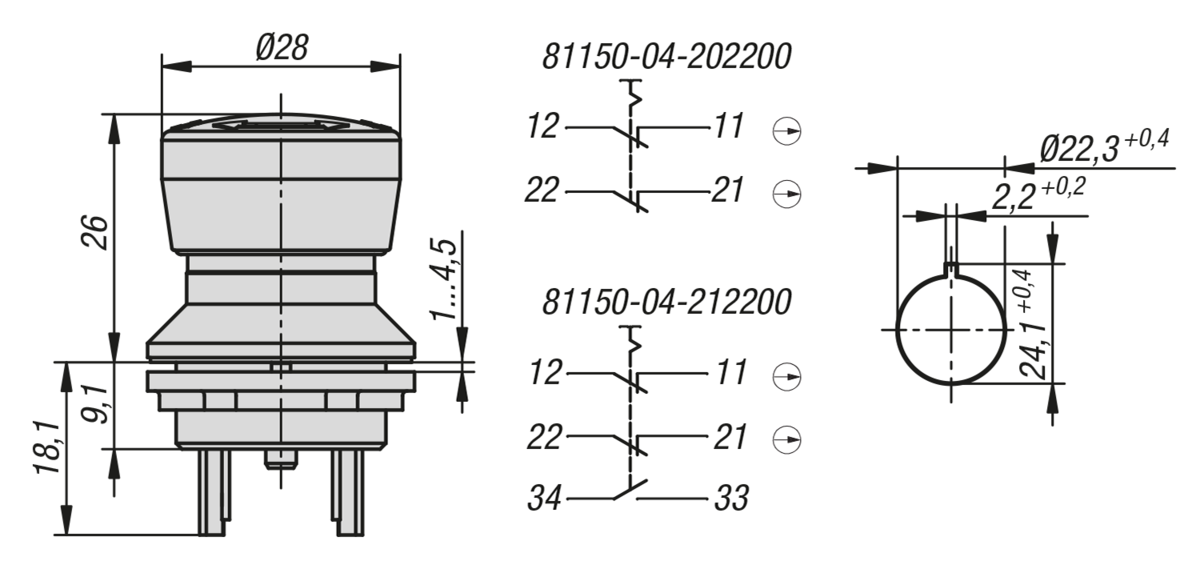

Zeichnungen

Not-Halt-Taster Einbauversion Ø 22,3 mm Flachsteckeranschluss

Artikelauswahl/-filter

Bestellnummer

Einbau-ØAnschlussartAnzahl SchließerAnzahl ÖffnerAnziehdrehmoment
Montagemutter
Nm
CADZub.PreisBestellen
81150-04-20220022,3Flachstecker 2,8x0,5mm-21,3-1,9 22.78 CHF
81150-04-21220022,3Flachstecker 2,8x0,5mm121,3-1,9 29.17 CHF
Bestellnummer

BeleuchtbarBlockierschutzkragenDurchgangswiderstand
m Ohm
EntriegelungPrellzeit
ms
CADZub.PreisBestellen
81150-04-202200neinnein<50Rechts/Linksdrehung<10 22.78 CHF
81150-04-212200neinnein<50Rechts/Linksdrehung<10 29.17 CHF
Bestellnummer

SchaltstellungsanzeigeSchutzartSelbstüberwachtVerschmutzungsgradÜberlistsicherCADZub.PreisBestellen
81150-04-202200jaIP65/IP67nein3ja 22.78 CHF
81150-04-212200jaIP65/IP67ja3ja 29.17 CHF
