Bouton d'arrêt d'urgence
version à encastrer
plastique
- Robustes Design
- Hohe Schutzart
- Stellungsanzeige durch farbliche Markierung
- Selbstüberwacht
- Komplett mit Kontaktgeber
Unité de vente
43,81 CHF
hors TVA
Ajouté à votre panier
Désignation abrégée
Bouton d'arrêt d'urgence

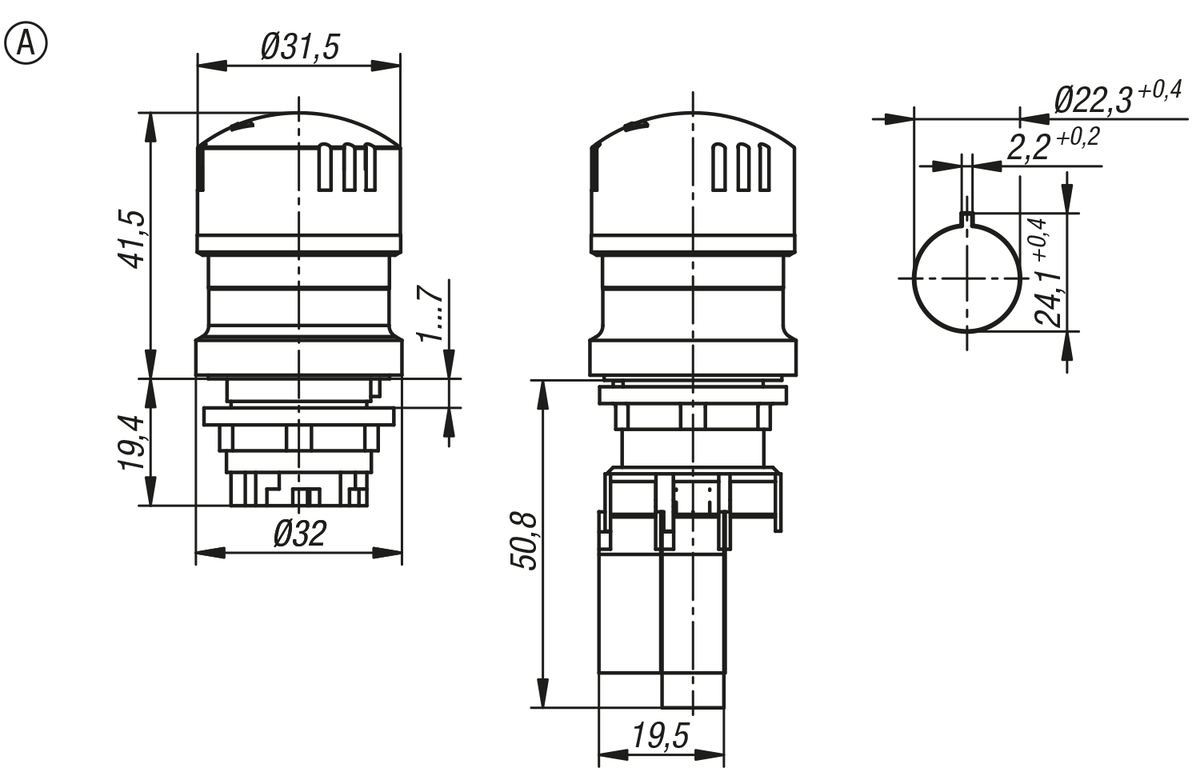

Forme
A
Finition 1
version à encastrer
Matière du corps de base
plastique
Affichage de la position de commutation
oui
Anti-tromperie
oui
Autosurveillé
oui
Classe de protection
isolation de protection II
Collerette de protection anti-blocage
non
Couple de serrage
Écrou de montage
Nm
2,5
Courant de contact
min.
mA
5
Déverrouillage
rotation à droite/gauche
Indice de protection
IP65/IP67
Longueur de dénudage
mm
8-10
Montage-Ø
22,3
Nombre de contacts normalement fermés
2
Nombre de contacts normalement ouverts
1
REACh
false
RoHS
true
Résistivité de contact
m Ohm
<100
Section de raccordement max.
(mm²)
0,75-2,5
Temps de rebondissement
ms
<10
Tension de contact
min.
V
24
Type de
raccordement
borne à ressort
Type de forme
sans collerette de protection anti-blocage
Éclairable
non
Description
Matière
Plastique.
Bornes de contact en AgNi.
Bornes de contact en AgNi.
Finition

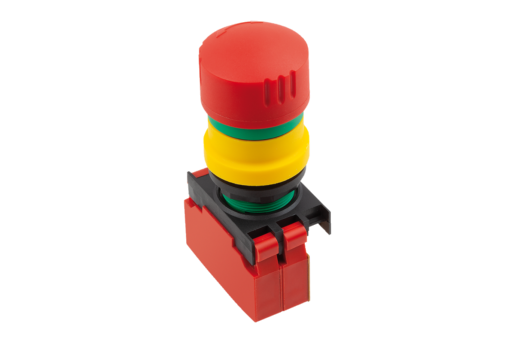

Bouton poussoir rouge.
Cadre jaune.
Cadre jaune.
Nota
Les boutons d'arrêt d'urgence sont utilisés pour arrêter manuellement des machines et installations en cas de danger. Le bouton poussoir se verrouille en position enfoncée et peut être déverrouillé en le tournant vers la droite ou vers la gauche. Le bouton rouge est placé sur un fond jaune. Ceci assure une bonne visibilité.
Certifications / Normes respectées :
CE, TÜV Süd, CCC, cULus, UR.
EN 60947-5-1, EN 60947-5-5, EN ISO 13850.
Certifications / Normes respectées :
CE, TÜV Süd, CCC, cULus, UR.
EN 60947-5-1, EN 60947-5-5, EN ISO 13850.
Données techniques
Position de montage : libre.
Durée de vie mécanique : 50 000 cycles de commutation.
Durée de vie électrique : 50 000 cycles de commutation à la charge nominale.
Contact à ouverture forcée : conforme EN 60947-5-1, annexe K.
Tension assignée d'isolement Ui : 250 V.
Courant continu thermique : 10 A.
Catégorie d'utilisation selon IEC/EN60947-5-1 :
AC15 : 250 V / 3 A.
DC13 : 24 V / 2 A.
Durée de vie mécanique : 50 000 cycles de commutation.
Durée de vie électrique : 50 000 cycles de commutation à la charge nominale.
Contact à ouverture forcée : conforme EN 60947-5-1, annexe K.
Tension assignée d'isolement Ui : 250 V.
Courant continu thermique : 10 A.
Catégorie d'utilisation selon IEC/EN60947-5-1 :
AC15 : 250 V / 3 A.
DC13 : 24 V / 2 A.
Plage de température
Température de stockage : -50 °C à +85 °C.
Température de service : -25 °C à +55 °C.
Température de service : -25 °C à +55 °C.
Avantages
Le contact de sécurité permet de surveiller en permanence la bonne connexion entre le bouton d'arrêt d'urgence et l'élément de contact. Si le bouton d'arrêt d'urgence n'est plus connecté à l'élément de contact en raison d'une installation négligente ou d'une détérioration mécanique, le contact de sécurité se déclenche immédiatement et la machine est arrêtée.
Contenu de la livraison
Le bouton d'arrêt d'urgence se compose d'un bouton poussoir, d'un écrou de liaison, de 2 blocs de contact (2x à ouverture, contact de sécurité en option) et d'un support pour blocs de contact.
