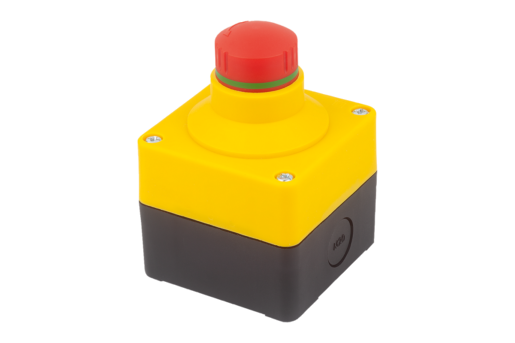

Not-Halt-Taster im Gehäuse Ø 22,3 mm mit Kontaktblöcken, Leitungseinführung M20
81150-12

Not-Halt-Taster im Gehäuse Ø 22,3 mm mit Kontaktblöcken,...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Kunststoff.
Kontaktanschlüsse AgNi.
Ausführung:Druckknopf rot.
Gehäuse schwarz/gelb.
Hinweis:Not-Halt-Taster dienen der manuellen Abschaltung von Maschinen und Anlagen im Gefahrenfall. Der Druckknopf rastet beim Betätigen ein und kann durch eine Drehung nach rechts oder links wieder entriegelt werden. Der rote Knopf ist auf einem gelben Untergrund platziert. Dies sorgt für eine gute Erkennbarkeit.

Zertifikate / Erfüllte Normen:
CE, TÜV Süd, CCC.
EN 60947-5-1, EN 60947-5-5, EN ISO 13850.
Technische Daten:Einbaulage: beliebig.
Lebensdauer mechanisch: 50.000 Schaltzyklen.
Lebensdauer elektrisch: 50.000 Schaltzyklen bei Nennlast.
Öffnerkontakt zwangsöffnend: gemäß EN 60947-5-1, Anh. K.

Bemessungsisolationsspannung Ui: 250 V.
Thermischer Dauerstrom: 10A.

Gebrauchskategorie nach IEC/EN60947-5-1:
AC15: 250 V / 3 A.
DC13: 24 V / 2 A.
Temperaturbereich:Lagertemperatur: -50 °C bis +85 °C.
Betriebstemperatur: -25 °C bis +55 °C.

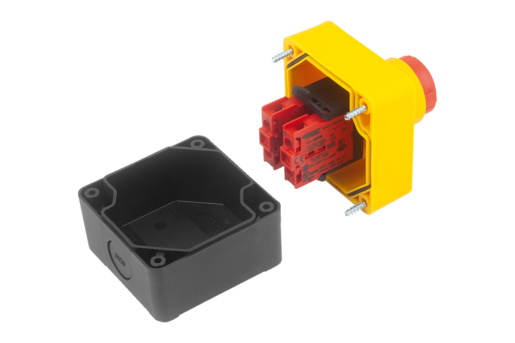

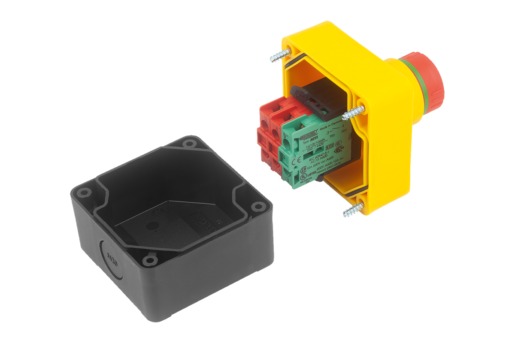

Vorteile:Der Sicherheitskontakt (Ausführung mit Schließer) überwacht ständig die ordnungsgemäße Verbindung zwischen Not-Halt-Taste und Kontaktelement. Wenn durch eine nachlässige Montage oder eine mechanische Beschädigung die Not-Halt-Taste von dem Kontaktelement getrennt wird, unterbricht der Sicherheitskontakt sofort und die Maschine wird stillgesetzt.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 81150-12 Not-Halt-Taster im Gehäuse Ø 22,3 mm mit Kontaktblöcken, Leitungseinführung M20 289 kB

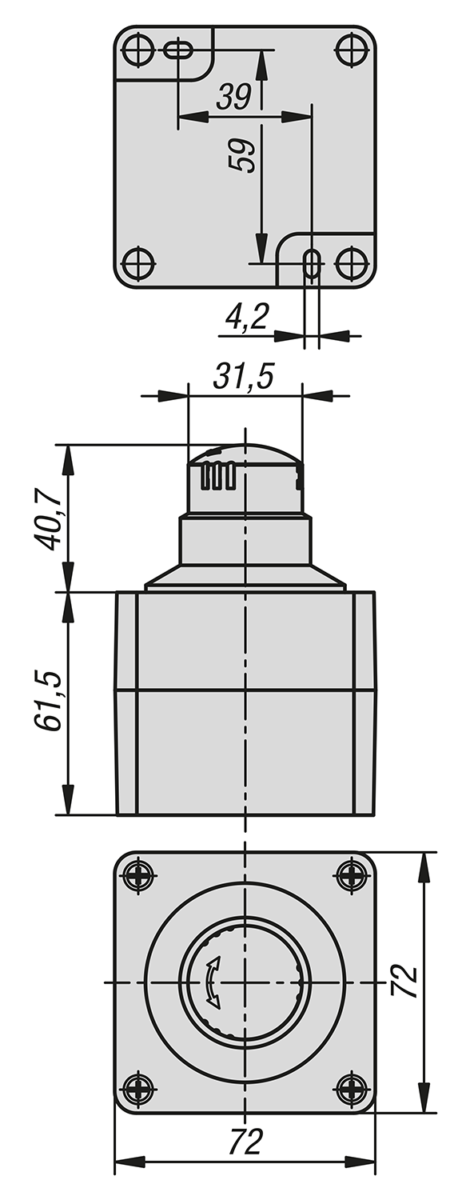

Zeichnungen

Not-Halt-Taster im Gehäuse Ø 22,3 mm mit Kontaktblöcken, Leitungseinführung M20

Artikelauswahl/-filter

Bestellnummer

Einbau-ØAbisolierlänge
mm
AnschlussartAnschlussquerschnitt max.
(mm²)
Anzahl SchließerAnzahl ÖffnerAnziehdrehmoment
Montagemutter
Nm
CADZub.PreisBestellen
81150-12-20321022,38-10Federkraftklemme0,75-2,5-22,5 46.96 CHF
81150-12-21321022,38-10Federkraftklemme0,75-2,5122,5 51.73 CHF
Bestellnummer

BeleuchtbarBlockierschutzkragenDurchgangswiderstand
m Ohm
EntriegelungKontaktspannung
min.
V
Kontaktstrom
min.
mA
CADZub.PreisBestellen
81150-12-203210neinja<100Rechts/Linksdrehung245 46.96 CHF
81150-12-213210neinja<100Rechts/Linksdrehung245 51.73 CHF
Bestellnummer

LeitungseinführungPrellzeit
ms
SchaltstellungsanzeigeSchutzartSchutzklasseSelbstüberwachtÜberlistsicherCADZub.PreisBestellen
81150-12-203210M20 ausbrechbar<10jaIP65/IP67II Schutzisolierungneinja 46.96 CHF
81150-12-213210M20 ausbrechbar<10jaIP65/IP67II Schutzisolierungjaja 51.73 CHF
