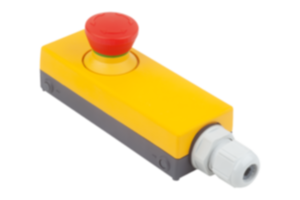

Not-Halt-Taster
Minibox
Kunststoff
- Robustes Design
- Hohe Schutzart
- Stellungsanzeige durch farbliche Markierung
- Selbstüberwacht
- Schnelle Montage auf Aluminiumprofilen
103,98 CHF
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
Not-Halt-Taster
Ausführung 1
Minibox
Material Grundkörper
Kunststoff
A=Anschlussquerschnitt max.
0,2-1,5
Abisolierlänge mm
5
Anschlussart
Federkraftklemme
Anzahl Öffner
2
Beleuchtbar
nein
Blockierschutzkragen
nein
Durchgangswiderstand mOhm
<100
Einbau-Drm.
22,3
Entriegelung
Rechts/Linksdrehung
Leitungseinführung
M16 ausbrechbar
Prellzeit ms
<10
Schaltstellungsanzeige
ja
Schutzart
IP65
Schutzklasse
II Schutzisolierung
Selbstüberwacht
nein
Überlistsicher
ja
Beschreibung
Werkstoff
Kunststoff.
Kontaktanschlüsse AgNi.
Kontaktanschlüsse AgNi.
Ausführung
Druckknopf rot.
Gehäuse schwarz/gelb.
Gehäuse schwarz/gelb.
Hinweis
Die Minibox ist ein anschlussfertiges, komplett bestücktes Gehäuse inklusive Not-Halt-Taste. Die schmale Gehäuseform eignet sich besonders zur Montage auf Aluminiumprofilen.
Not-Halt-Taster dienen der manuellen Abschaltung von Maschinen und Anlagen im Gefahrenfall. Der Druckknopf rastet beim Betätigen ein und kann durch eine Drehung nach rechts oder links wieder entriegelt werden. Der rote Knopf ist auf einem gelben Untergrund platziert. Dies sorgt für eine gute Erkennbarkeit.
Zertifikate / Erfüllte Normen:
CE, TÜV Süd.
EN 60947-5-1, EN 60947-5-5, EN ISO 13850.
Not-Halt-Taster dienen der manuellen Abschaltung von Maschinen und Anlagen im Gefahrenfall. Der Druckknopf rastet beim Betätigen ein und kann durch eine Drehung nach rechts oder links wieder entriegelt werden. Der rote Knopf ist auf einem gelben Untergrund platziert. Dies sorgt für eine gute Erkennbarkeit.
Zertifikate / Erfüllte Normen:
CE, TÜV Süd.
EN 60947-5-1, EN 60947-5-5, EN ISO 13850.
Technische Daten
Einbaulage: beliebig.
Lebensdauer mechanisch: 50.000 Schaltzyklen.
Lebensdauer elektrisch: 50.000 Schaltzyklen bei Nennlast.
Öffnerkontakt zwangsöffnend: gemäß EN 60947-5-1, Anh. K.
Bemessungsisolationsspannung Ui: 250 V.
Thermischer Dauerstrom: AC15 4 A. DC13 2,5 A.
Gebrauchskategorie nach IEC/EN60947-5-1:
AC15: 240 V / 1,5 A.
DC13: 24 V / 2 A.
Lebensdauer mechanisch: 50.000 Schaltzyklen.
Lebensdauer elektrisch: 50.000 Schaltzyklen bei Nennlast.
Öffnerkontakt zwangsöffnend: gemäß EN 60947-5-1, Anh. K.
Bemessungsisolationsspannung Ui: 250 V.
Thermischer Dauerstrom: AC15 4 A. DC13 2,5 A.
Gebrauchskategorie nach IEC/EN60947-5-1:
AC15: 240 V / 1,5 A.
DC13: 24 V / 2 A.
Temperaturbereich
Lagertemperatur: -25 °C bis +85 °C.
Betriebstemperatur: -25 °C bis +70 °C.
Betriebstemperatur: -25 °C bis +70 °C.
Montage

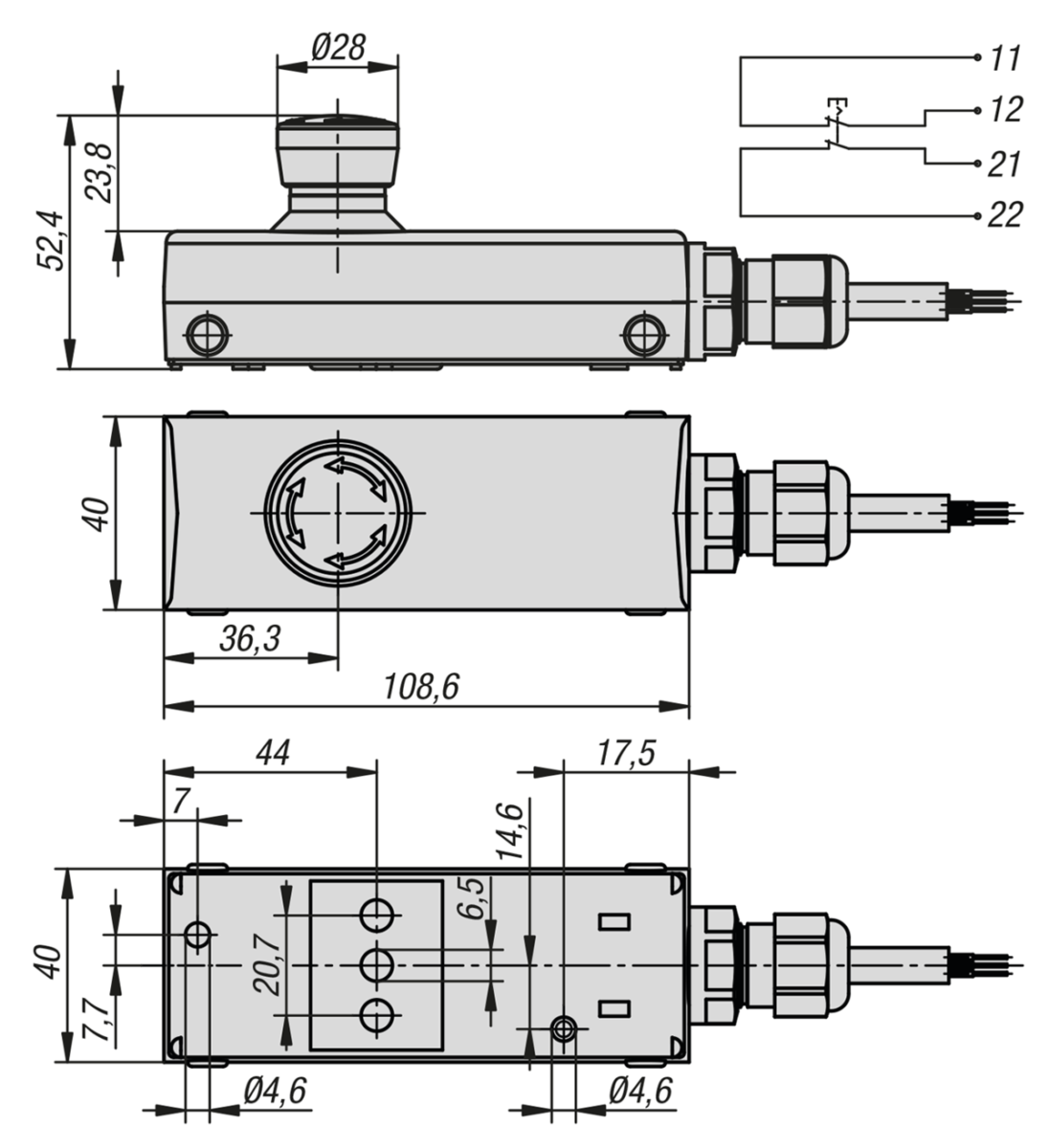

Die Minibox kann über den Befestigungsclip direkt auf Aluminiumprofilen Nut 8 mm sowie auf ebenen Flächen befestigt werden.
Durch Öffnen des Gehäuses kann die Minibox auch direkt über die Befestigungsbohrungen Ø 4,6 mm auf ebenen Flächen befestigt werden.
Durch Öffnen des Gehäuses kann die Minibox auch direkt über die Befestigungsbohrungen Ø 4,6 mm auf ebenen Flächen befestigt werden.
