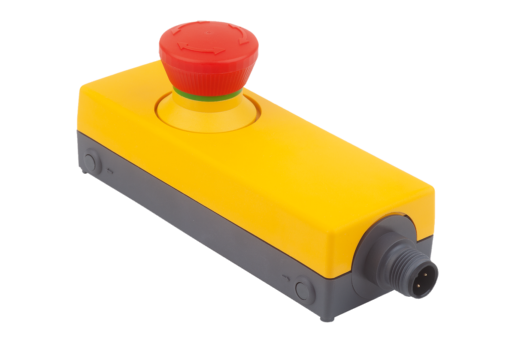

Not-Halt-Taster im Gehäuse "Minibox" Ø 22,3 mm M12 Anschluss
81150-21

Not-Halt-Taster im Gehäuse "Minibox" Ø 22,3 mm M12 Anschluss

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Kunststoff.
Kontaktanschlüsse AgNi.
Ausführung:Druckknopf rot.
Gehäuse schwarz/gelb.
Hinweis:Die Minibox ist ein anschlussfertiges, komplett bestücktes Gehäuse inklusive Not-Halt-Taste. Die schmale Gehäuseform eignet sich besonders zur Montage auf Aluminiumprofilen.

Not-Halt-Taster dienen der manuellen Abschaltung von Maschinen und Anlagen im Gefahrenfall. Der Druckknopf rastet beim Betätigen ein und kann durch eine Drehung nach rechts oder links wieder entriegelt werden. Der rote Knopf ist auf einem gelben Untergrund platziert. Dies sorgt für eine gute Erkennbarkeit.

Zertifikate / Erfüllte Normen:
CE, TÜV Süd.
EN 60947-5-1, EN 60947-5-5, EN ISO 13850.
Technische Daten:Einbaulage: beliebig.
Lebensdauer mechanisch: 50.000 Schaltzyklen.
Lebensdauer elektrisch: 50.000 Schaltzyklen bei Nennlast.
Öffnerkontakt zwangsöffnend: gemäß EN 60947-5-1, Anh. K.

Bemessungsisolationsspannung Ui: 250 V.
Thermischer Dauerstrom: AC15 4 A. DC13 2,5 A.

Gebrauchskategorie nach IEC/EN60947-5-1:
AC15: 240 V / 1,5 A.
DC13: 24 V / 2 A.
Temperaturbereich:Lagertemperatur: -25 °C bis +85 °C.
Betriebstemperatur: -25 °C bis +70 °C.
Montage:Die Minibox kann über den Befestigungsclip direkt auf Aluminiumprofilen Nut 8 mm sowie auf ebenen Flächen befestigt werden.

Durch Öffnen des Gehäuses kann die Minibox auch direkt über die Befestigungsbohrungen Ø 4,6 mm auf ebenen Flächen befestigt werden.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 81150-21 Not-Halt-Taster im Gehäuse "Minibox" Ø 22,3 mm M12 Anschluss 214 kB

Zeichnungen

Not-Halt-Taster im Gehäuse "Minibox" Ø 22,3 mm M12 Anschluss

Artikelauswahl/-filter

Bestellnummer

Einbau-ØAnschlussartAnzahl ÖffnerBeleuchtbarBlockierschutzkragenCADZub.PreisBestellen
81150-21-20420022,3M12 4-polig, A-kodiert2neinnein 99.06 CHF
Bestellnummer

Durchgangswiderstand
m Ohm
EntriegelungPrellzeit
ms
Prüfspannung
M12 Stecker
kV
CADZub.PreisBestellen
81150-21-204200<100Rechts/Linksdrehung<102,0 99.06 CHF
Bestellnummer

SchaltstellungsanzeigeSchutzartSchutzklasseSelbstüberwachtÜberlistsicherCADZub.PreisBestellen
81150-21-204200jaIP65II Schutzisolierungneinja 99.06 CHF
