        Steckverbinder 8 mm Buchse mit Rastverriegelung ungeschirmt

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse: PUR.
Kabel: PUR.
Isolation Litze: PP.
Kontakt: CuZn (Messing) / CuSn (Bronze).
Kontaktoberfläche: Au (Gold).Ausführung:Buchse (weiblich).
Gehäusefarbe: schwarz.
Kabelfarbe: schwarz.Hinweis:Steckverbinder mit Rastverriegelung (Snap-in).
Steckverbinder umspritzt am Kabel.
Die Steckverbinder sind konzipiert für den Einsatz im Anlagen-, Steuerungs-, und Elektrogerätebau.Technische Daten:Lebensdauer mechanisch: > 50 Steckzyklen.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 80130 Steckverbinder 8 mm Buchse mit Rastverriegelung ungeschirmt

160 kB

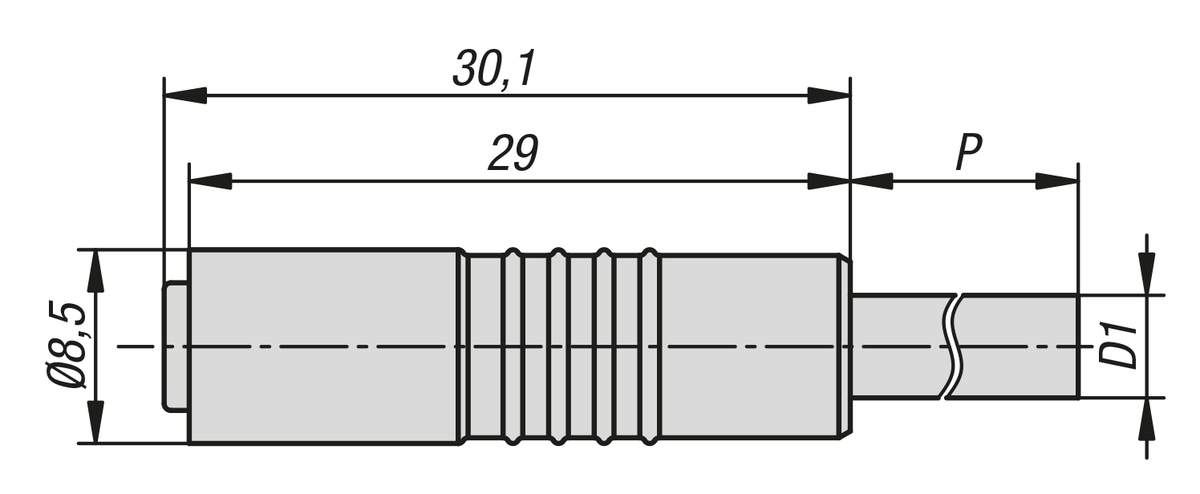

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D1	P	Anzahl Leiter x Leiterquerschnitt	Schutzart	Betriebsspannung V	Bemessungs- stoßspannung V	Bemessungsstrom (40 °C) A	CAD	Zub.	Preis	Bestellen
80130-0806X2000	4,5	2000	6 X 0,25 mm²	IP65	30	800	1,5			32.82 CHF
80130-0806X5000	4,5	5000	6 X 0,25 mm²	IP65	30	800	1,5			44.04 CHF

Bestellnummer	Leiterwiderstand (20 °C) Ω/Km	Verschmutzungsgrad	Prüfspannung V	Nennspannung V	Biegeradius Kabel fest	Biegeradius Kabel bewegt	CAD	Zub.	Preis	Bestellen
80130-0806X2000	79	3	2500 AC	300 AC	≥ 10 x D1	≥ 5 x D1			32.82 CHF
80130-0806X5000	79	3	2500 AC	300 AC	≥ 10 x D1	≥ 5 x D1			44.04 CHF

Bestellnummer	Anzahl Biegezyklen max.	Temperaturbereich Kabel bewegt	Temperaturbereich Kabel fest	EMV-Tauglichkeit	Halogenfrei	CAD	Zub.	Preis	Bestellen
80130-0806X2000	2000000 (25 °C)	T= -25 °C - +90 °C	T= -50 °C - +90 °C	ungeschirmt	ja			32.82 CHF
80130-0806X5000	2000000 (25 °C)	T= -25 °C - +90 °C	T= -50 °C - +90 °C	ungeschirmt	ja			44.04 CHF

Steckverbinder 8 mm Buchse mit Rastverriegelung ungeschirmt

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelauswahl/-filter

Weitere Artikel dieser Kategorie

80150

Steckverbinder M8x1 Buchse mit Schraubverriegelung ungeschirmt

80150-10

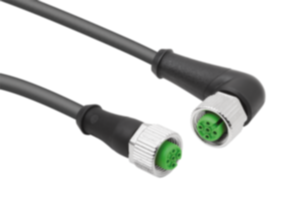

Steckverbinder Buchse M12x1 mit Schraubverriegelung
