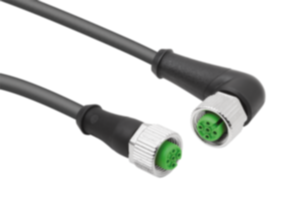

Steckverbinder Buchse M12x1
mit Schraubverriegelung

80150-10

Steckverbinder Buchse M12x1 mit Schraubverriegelung

Produkte
- Produktübersicht
  - Elektromechanik
    - Steckverbinder Energieketten
      - Steckverbinder mit Kabel
        Steckverbinder Buchse M12x1 mit Schraubverriegelung

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Gehäuse: Kunststoff.
Kabel: PUR
(4-polig Länge 3 und 5 Meter PVC.
8-polig Länge 10 Meter PVC.
12-polig Länge 10 Meter PVC).
Isolation Litze: PP
(4-polig Länge 3 und 5 Meter PVC.
8-polig Länge 10 Meter PVC.
12-polig Länge 10 Meter PVC).
Kontakt: Kupferlegierung.
Kontaktoberfläche: Au (Gold).
Verriegelung: Zinkdruckguss vernickelt.Ausführung:Buchse (weiblich).
Gehäusefarbe: schwarz.
Kabelfarbe: schwarz.Hinweis:Steckverbinder mit Schraubverriegelung.
Steckverbinder umspritzt am Kabel.
Aderkennzeichnung nach Farbcode DIN 47100.
Codierung A. Empfohlenes Anzugsdrehmoment der Verriegelung 0,6 Nm.
Die Steckverbinder sind konzipiert für den Einsatz im Anlagen-, Steuerungs-, und Elektrogerätebau.Technische Daten:Anzahl Steckzyklen: ≥ 100.Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 80150-10 Steckverbinder Buchse M12x1 mit Schraubverriegelung

Zeichnungen (Gesamtübersicht)

Steckverbinder Buchse M12x1
mit Schraubverriegelung

Steckverbinder Buchse M12x1 mit Schraubverriegelung, Form A, Buchse gerade

Zeichnungen

Steckverbinder Buchse M12x1 mit Schraubverriegelung, Form A, Buchse gerade

Artikelauswahl/-filter

Bestellnummer	Ausführung 2	Form	Form-Typ	P	D1	L	Anzahl Leiter x Leiterquerschnitt	Schutzart	Betriebsspannung V	CAD	Zub.	Preis	Bestellen
80150-10-1203X2000	3-polig	A	Buchse gerade	2000	4,1	38	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC			14.72 CHF
80150-10-1203X5000	3-polig	A	Buchse gerade	5000	4,1	38	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC			21.46 CHF
80150-10-1204X3000	4-polig	A	Buchse gerade	3000	5	38	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC			13.37 CHF
80150-10-1204X5000	4-polig	A	Buchse gerade	5000	5	38	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC			14.72 CHF
80150-10-1208X2500	8-polig	A	Buchse gerade	2500	5,8	43,5	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC			41.94 CHF
80150-10-1208X5000	8-polig	A	Buchse gerade	5000	5,8	43,5	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC			54.06 CHF
80150-10-1208X10000	8-polig	A	Buchse gerade	10000	6	43,5	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC			52.08 CHF
80150-10-1212X3000	12-polig	A	Buchse gerade	3000	6	43,5	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC			63.94 CHF
80150-10-1212X5000	12-polig	A	Buchse gerade	5000	6	43,5	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC			75.25 CHF
80150-10-1212X10000	12-polig	A	Buchse gerade	10000	6	43,5	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC			80.00 CHF

Bestellnummer	Bemessungs- stoßspannung V	Bemessungsstrom (40 °C) A	Leiterwiderstand (20 °C) Ω/Km	Verschmutzungsgrad	Nennspannung V	Prüfspannung V	CAD	Zub.	Preis	Bestellen
80150-10-1203X2000	2500	4	57	3	300 AC	2500 AC			14.72 CHF
80150-10-1203X5000	2500	4	57	3	300 AC	2500 AC			21.46 CHF
80150-10-1204X3000	2500	4	60	3	300 AC	2000 AC			13.37 CHF
80150-10-1204X5000	2500	4	60	3	300 AC	2000 AC			14.72 CHF
80150-10-1208X2500	800	2	79	3	300 AC	2500 AC			41.94 CHF
80150-10-1208X5000	800	2	79	3	300 AC	2500 AC			54.06 CHF
80150-10-1208X10000	800	2	79	3	300 AC	2000 AC			52.08 CHF
80150-10-1212X3000	800	1,5	138	3	300 AC	1500 AC			63.94 CHF
80150-10-1212X5000	800	1,5	138	3	300 AC	1500 AC			75.25 CHF
80150-10-1212X10000	800	1,5	138	3	300 AC	1500 AC			80.00 CHF

Bestellnummer	Biegeradius Kabel bewegt	Biegeradius Kabel fest	Anzahl Biegezyklen max.	Temperaturbereich Kabel bewegt	Temperaturbereich Kabel fest	EMV-Tauglichkeit	Halogenfrei	CAD	Zub.	Preis	Bestellen
80150-10-1203X2000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	ungeschirmt	ja			14.72 CHF
80150-10-1203X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	ungeschirmt	ja			21.46 CHF
80150-10-1204X3000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	ungeschirmt	nein			13.37 CHF
80150-10-1204X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	ungeschirmt	nein			14.72 CHF
80150-10-1208X2500	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	ungeschirmt	ja			41.94 CHF
80150-10-1208X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	ungeschirmt	ja			54.06 CHF
80150-10-1208X10000	≥ 10 x D1	≥ 5 x D1	2000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	ungeschirmt	nein			52.08 CHF
80150-10-1212X3000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -25 °C - +85 °C	T= -40 °C - +85 °C	ungeschirmt	ja			63.94 CHF
80150-10-1212X5000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -25 °C - +85 °C	T= -40 °C - +85 °C	ungeschirmt	ja			75.25 CHF
80150-10-1212X10000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -5 °C - +70 °C	T= -30 °C - +70 °C	ungeschirmt	nein			80.00 CHF

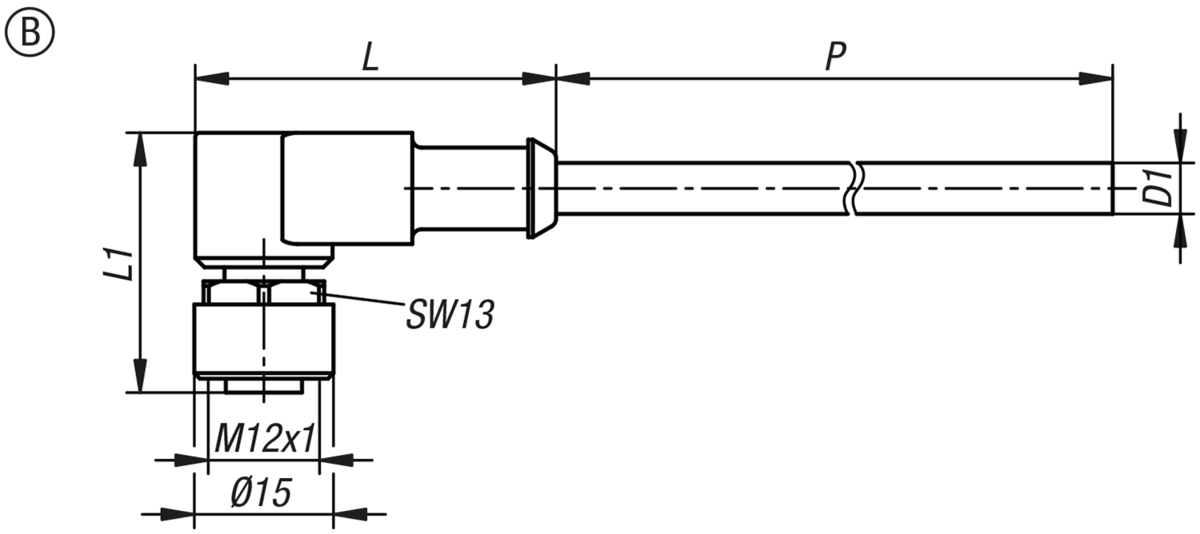

Steckverbinder Buchse M12x1 mit Schraubverriegelung, Form B, Buchse abgewinkelt

Zeichnungen

Steckverbinder Buchse M12x1 mit Schraubverriegelung, Form B, Buchse abgewinkelt

Artikelauswahl/-filter

Bestellnummer	Ausführung 2	Form	Form-Typ	P	D1	L	L1	Anzahl Leiter x Leiterquerschnitt	Schutzart	Betriebsspannung V	CAD	Zub.	Preis	Bestellen
80150-10-11203X2000	3-polig	B	Buchse abgewinkelt	2000	4,1	39	28	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC			15.12 CHF
80150-10-11203X5000	3-polig	B	Buchse abgewinkelt	5000	4,1	39	28	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC			21.77 CHF
80150-10-11204X3000	4-polig	B	Buchse abgewinkelt	3000	5	39	28	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC			13.93 CHF
80150-10-11204X5000	4-polig	B	Buchse abgewinkelt	5000	5	39	28	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC			15.28 CHF
80150-10-11208X3000	8-polig	B	Buchse abgewinkelt	3000	5,8	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC			46.14 CHF
80150-10-11208X5000	8-polig	B	Buchse abgewinkelt	5000	5,8	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC			55.55 CHF
80150-10-11208X10000	8-polig	B	Buchse abgewinkelt	10000	6	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC			54.29 CHF
80150-10-11212X3000	12-polig	B	Buchse abgewinkelt	3000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC			64.81 CHF
80150-10-11212X5000	12-polig	B	Buchse abgewinkelt	5000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC			76.37 CHF
80150-10-11212X10000	12-polig	B	Buchse abgewinkelt	10000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC			80.88 CHF

Bestellnummer	Bemessungs- stoßspannung V	Bemessungsstrom (40 °C) A	Leiterwiderstand (20 °C) Ω/Km	Verschmutzungsgrad	Nennspannung V	Prüfspannung V	CAD	Zub.	Preis	Bestellen
80150-10-11203X2000	2500	4	57	3	300 AC	2500 AC			15.12 CHF
80150-10-11203X5000	2500	4	57	3	300 AC	2500 AC			21.77 CHF
80150-10-11204X3000	2500	4	60	3	300 AC	2000 AC			13.93 CHF
80150-10-11204X5000	2500	4	60	3	300 AC	2000 AC			15.28 CHF
80150-10-11208X3000	800	2	79	3	300 AC	2500 AC			46.14 CHF
80150-10-11208X5000	800	2	79	3	300 AC	2500 AC			55.55 CHF
80150-10-11208X10000	800	2	79	3	300 AC	2000 AC			54.29 CHF
80150-10-11212X3000	800	1,5	138	3	300 AC	1500 AC			64.81 CHF
80150-10-11212X5000	800	1,5	138	3	300 AC	1500 AC			76.37 CHF
80150-10-11212X10000	800	1,5	138	3	300 AC	1500 AC			80.88 CHF

Bestellnummer	Biegeradius Kabel bewegt	Biegeradius Kabel fest	Anzahl Biegezyklen max.	Temperaturbereich Kabel bewegt	Temperaturbereich Kabel fest	EMV-Tauglichkeit	Halogenfrei	CAD	Zub.	Preis	Bestellen
80150-10-11203X2000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	ungeschirmt	ja			15.12 CHF
80150-10-11203X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	ungeschirmt	ja			21.77 CHF
80150-10-11204X3000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	ungeschirmt	nein			13.93 CHF
80150-10-11204X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	ungeschirmt	nein			15.28 CHF
80150-10-11208X3000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	ungeschirmt	ja			46.14 CHF
80150-10-11208X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	T= -25 °C - +80 °C	T= -40 °C - +80 °C	ungeschirmt	ja			55.55 CHF
80150-10-11208X10000	≥ 10 x D1	≥ 5 x D1	2000000 (25 °C)	T= -5 °C - +80 °C	T= -30 °C - +80 °C	ungeschirmt	nein			54.29 CHF
80150-10-11212X3000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -25 °C - +85 °C	T= -40 °C - +85 °C	ungeschirmt	ja			64.81 CHF
80150-10-11212X5000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -25 °C - +85 °C	T= -40 °C - +85 °C	ungeschirmt	ja			76.37 CHF
80150-10-11212X10000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	T= -55 °C - +70 °C	T= -30 °C - +70 °C	ungeschirmt	nein			80.88 CHF
