80150Steckverbinder M8x1 Buchse mit Schraubverriegelung ungeschirmt |
zurück |
|
|
BeschreibungWerkstoff:Gehäuse: Kunststoff.
Kabel: PUR (4-polig PVC).
Isolation Litze: PP (4-polig PVC).
Kontakt: Kupferlegierung.
Kontaktoberfläche: Au (Gold).
Verriegelung: Zinkdruckguss vernickelt.Ausführung:Buchse (weiblich).
Gehäusefarbe: schwarz.
Kabelfarbe: schwarz.Hinweis:Steckverbinder mit Schraubverriegelung.
Steckverbinder umspritzt am Kabel.
Aderkennzeichnung nach Farbcode DIN 47100.
Codierung A. Empfohlenes Anzugsdrehmoment der Verriegelung 0,4 Nm.
Die Steckverbinder sind konzipiert für den Einsatz im Anlagen-, Steuerungs-, und Elektrogerätebau.Technische Daten:Anzahl Steckzyklen: ≥ 100.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

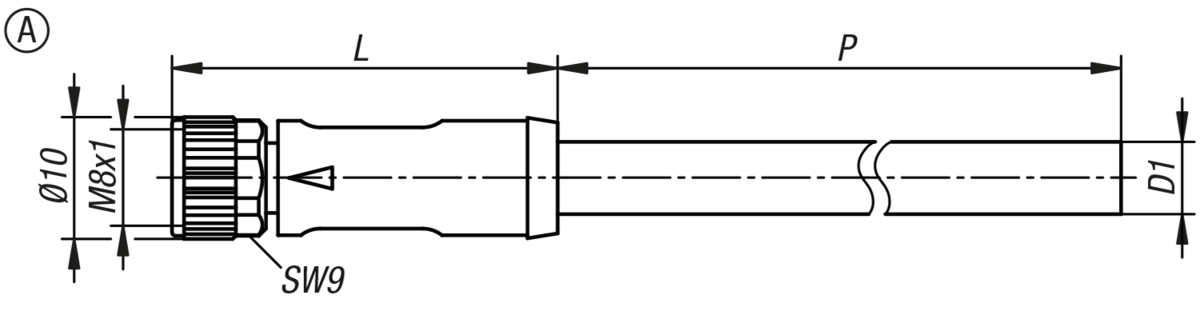

Zeichnungen (Gesamtübersicht) |
Steckverbinder M8x1 Buchse mit Schraubverriegelung ungeschirmt, Form A, Buchse gerade |
mehr Info |
Bestellnummer
| Ausführung 2 | Form | Form-Typ | P | D1
| L | Anzahl
Leiter x
Leiterquerschnitt | Schutzart | Betriebsspannung
V | Bemessungs-
stoßspannung
V | CAD | Zub. | Preis | Bestellen |
|---|
| 80150-010X2000 | 3-polig | A | Buchse gerade | 2000 | 4,1 | 32 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 |  | | 11.63 CHF | | | 80150-010X5000 | 3-polig | A | Buchse gerade | 5000 | 4,1 | 32 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 17.58 CHF | | | 80150-011X3000 | 4-polig | A | Buchse gerade | 3000 | 4,8 | 32 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 12.35 CHF | | | 80150-011X5000 | 4-polig | A | Buchse gerade | 5000 | 4,8 | 32 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 14.16 CHF | | | 80150-012X3000 | 8-polig | A | Buchse gerade | 3000 | 5,5 | 34 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 39.74 CHF | | | 80150-012X5000 | 8-polig | A | Buchse gerade | 5000 | 5,5 | 34 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 50.51 CHF | |
Bestellnummer
| Bemessungsstrom
(40 °C)
A | Leiterwiderstand
(20 °C)
Ω/Km | Verschmutzungsgrad | Nennspannung
V | Prüfspannung
V | Biegeradius
Kabel
bewegt | CAD | Zub. | Preis | Bestellen |
|---|
| 80150-010X2000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 11.63 CHF | | | 80150-010X5000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 17.58 CHF | | | 80150-011X3000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 12.35 CHF | | | 80150-011X5000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 14.16 CHF | | | 80150-012X3000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 39.74 CHF | | | 80150-012X5000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 50.51 CHF | |
Bestellnummer
| Biegeradius
Kabel
fest | Anzahl
Biegezyklen
max. | Temperaturbereich
Kabel
bewegt | Temperaturbereich
Kabel
fest | EMV-Tauglichkeit | Halogenfrei | CAD | Zub. | Preis | Bestellen |
|---|
| 80150-010X2000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | ungeschirmt | ja | | | 11.63 CHF | | | 80150-010X5000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | ungeschirmt | ja | | | 17.58 CHF | | | 80150-011X3000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | ungeschirmt | nein | | | 12.35 CHF | | | 80150-011X5000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | ungeschirmt | nein | | | 14.16 CHF | | | 80150-012X3000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | ungeschirmt | nein | | | 39.74 CHF | | | 80150-012X5000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | ungeschirmt | nein | | | 50.51 CHF | |
|

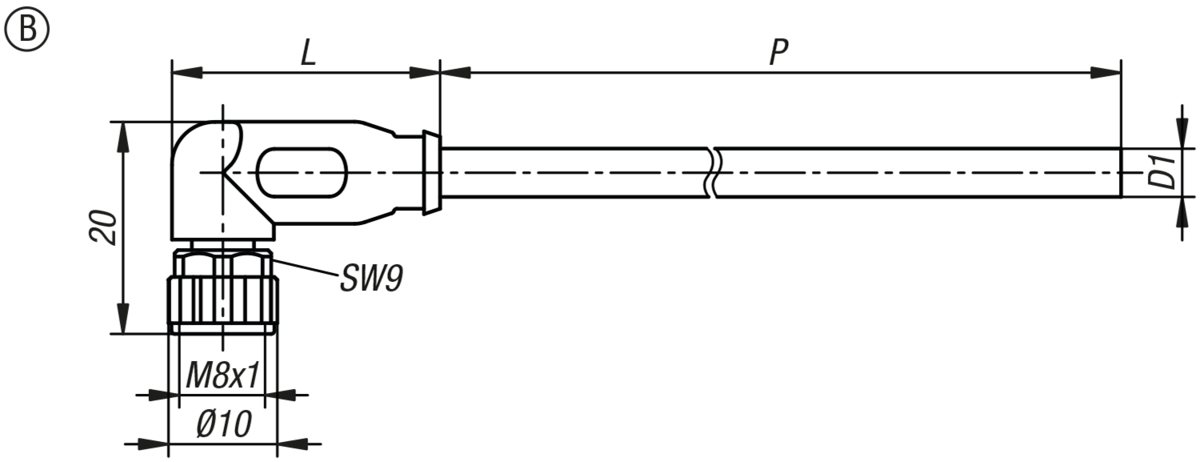

Steckverbinder M8x1 Buchse mit Schraubverriegelung ungeschirmt, Form B, Buchse abgewinkelt |
mehr Info |
| Bestellnummer | Ausführung 2 | Form | Form-Typ | P | D1
| L | Anzahl
Leiter x
Leiterquerschnitt | Schutzart | Betriebsspannung
V | Bemessungs-
stoßspannung
V | CAD | Zub. | Preis | Bestellen |
|---|
| 80150-030X2000 | 3-polig | B | Buchse abgewinkelt | 2000 | 4,1 | 25 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 12.12 CHF | | | 80150-030X5000 | 3-polig | B | Buchse abgewinkelt | 5000 | 4,1 | 25 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 17.90 CHF | | | 80150-031X3000 | 4-polig | B | Buchse abgewinkelt | 3000 | 4,8 | 25 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 11.80 CHF | | | 80150-031X5000 | 4-polig | B | Buchse abgewinkelt | 5000 | 4,8 | 25 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 13.61 CHF | | | 80150-032X3000 | 8-polig | B | Buchse abgewinkelt | 3000 | 5,5 | 24 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 39.88 CHF | | | 80150-032X5000 | 8-polig | B | Buchse abgewinkelt | 5000 | 5,5 | 24 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 50.65 CHF | |
Bestellnummer
| Bemessungsstrom
(40 °C)
A | Leiterwiderstand
(20 °C)
Ω/Km | Verschmutzungsgrad | Nennspannung
V | Prüfspannung
V | Biegeradius
Kabel
bewegt | CAD | Zub. | Preis | Bestellen |
|---|
| 80150-030X2000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 12.12 CHF | | | 80150-030X5000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 17.90 CHF | | | 80150-031X3000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 11.80 CHF | | | 80150-031X5000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 13.61 CHF | | | 80150-032X3000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 39.88 CHF | | | 80150-032X5000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 50.65 CHF | |
Bestellnummer
| Biegeradius
Kabel
fest | Anzahl
Biegezyklen
max. | Temperaturbereich
Kabel
bewegt | Temperaturbereich
Kabel
fest | EMV-Tauglichkeit | Halogenfrei | CAD | Zub. | Preis | Bestellen |
|---|
| 80150-030X2000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | ungeschirmt | ja | | | 12.12 CHF | | | 80150-030X5000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | ungeschirmt | ja | | | 17.90 CHF | | | 80150-031X3000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | ungeschirmt | nein | | | 11.80 CHF | | | 80150-031X5000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | ungeschirmt | nein | | | 13.61 CHF | | | 80150-032X3000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | ungeschirmt | nein | | | 39.88 CHF | | | 80150-032X5000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | ungeschirmt | nein | | | 50.65 CHF | |
|
