Spannbacken Edelstahl für Präzisionsschraubstöcke

zurück

Produkte
- Produktübersicht
  - Elemente zum Messen und Prüfen
    - Normelemente für Kontroll- und Prüfvorrichtungen
      - Spannbacken Edelstahl für Präzisionsschraubstöcke

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Edelstahl.Hinweis:Wechselspannbacken für die Präzisionsschraubstöcke 33225-10.

Form A: Spannbacken-Set bestehend aus einem Prismabacken und Backen glatt.

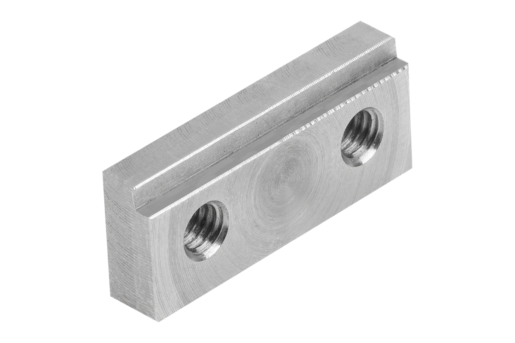

Form B: Stufenbacken.

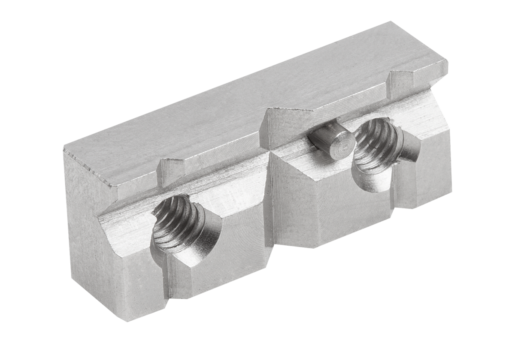

Form C: Prismabacken mit Anschlagstift.LieferumfangForm A: 1x Prismabacken und 1x Backen glatt.
Form B: 1x Stufenbacken.
Form C: 1x Prismabacken mit Anschlagstift.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 33225-15 Spannbacken Edelstahl für Präzisionsschraubstöcke

442 kB

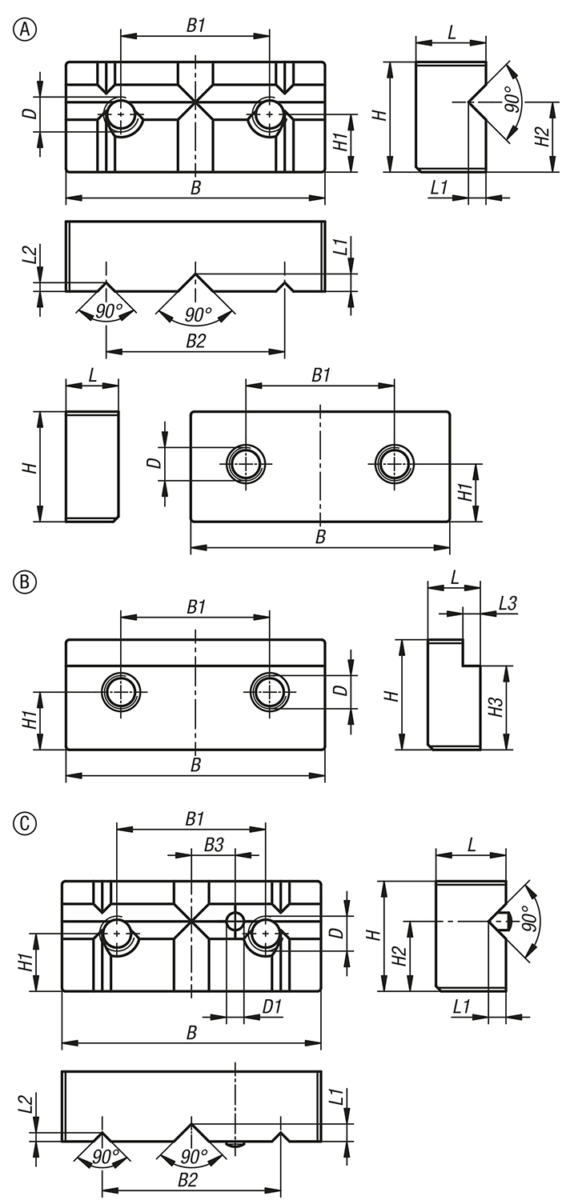

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	Ausführung 2	Form	VPE	B	B1	B2	B3	D	D1	H	H1	H2	H3	L	L1	L2	L3	Preis
33225-15-1520	1 Stk. Prisma	1 Stk. glatt	A	Set	15	8,5	10,2	-	M2	-	6,3	3,3	4	-	4/3	1	0,5	-	41.81 CHF
33225-15-2520	1 Stk. Prisma	1 Stk. glatt	A	Set	25	15	17	-	M4	-	10,3	5	7	-	6,2/4,5	2	1	-	55.48 CHF
33225-15-3520	1 Stk. Prisma	1 Stk. glatt	A	Set	35	21	23,8	-	M5	-	14,4	7	9,8	-	8,2/6	2,5	1,8	-	72.20 CHF
33225-15-1501	glatt	abgesetzt	B	-	15	8,5	-	-	M2	-	6,3	3,3	-	4,8	3	-	-	1	10.63 CHF
33225-15-2501	glatt	abgesetzt	B	-	25	15	-	-	M4	-	10,3	5	-	8,5	4,5	-	-	1,3	15.19 CHF
33225-15-3501	glatt	abgesetzt	B	-	35	21	-	-	M5	-	14,4	7	-	12,4	6	-	-	1,5	25.84 CHF
33225-15-1511	Prisma	mit Anschlagstift	C	-	15	8,5	10,2	2,5	M2	1	6,3	3,3	4	-	4	1	0,5	-	15.19 CHF
33225-15-2511	Prisma	mit Anschlagstift	C	-	25	15	17	4	M4	2	10,3	5	7	-	6,2	2	1	-	22.81 CHF
33225-15-3511	Prisma	mit Anschlagstift	C	-	35	21	23,8	6	M5	3	14,4	7	9,8	-	8,2	2,5	1,8	-	33.43 CHF
