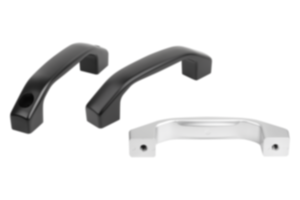

        Bügelgriffe Aluminium

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungProduktbeschreibung:Dieser Bügelgriff zeichnet sich durch sein großes Volumen und seine angenehme Haptik aus.
Durch seine geschlossene, glatte Bauform gut zu reinigen.Werkstoff:Bügelgriff EN AW-6060.
Schraube, Mutter und Unterlegscheibe aus Edelstahl.Ausführung:schwarz oder silber.Montage:Form A von der Bedienseite.
Form B von der Rückseite.Vorteile:Halteelement zum Öffnen und Schließen von Abdeckungen,
Verkleidungen und Hauben.
Anwendungsgebiete: Maschinenbau, Anlagenbau, Werkzeugbau und Möbelindustrie.
Verwindungsfest und bedienerfreundlich.LieferumfangForm A beinhaltet Befestigungsschrauben sowie passende Unterlegscheiben und Muttern.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06916-10 Bügelgriffe Aluminium

104 kB

Zeichnungen (Gesamtübersicht)

Bügelgriffe Aluminium, Form A

mehr Info

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Farbe Grundkörper	A	B	C	D	H	H1	L	S	Tragkraft N	Preis
06916-10-1100051	A	schwarz	100	17	9,5	M5	33	20	122	20	1000	12.94 CHF
06916-10-1120061	A	schwarz	120	21	11,4	M6	39	25	146	24	1000	16.84 CHF
06916-10-1140081	A	schwarz	140	24	14,2	M8	45	30	170	28	1000	21.12 CHF
06916-10-1160081	A	schwarz	160	28	15,5	M8	52	30	194	32	1000	28.24 CHF
06916-10-1180101	A	schwarz	180	31	16	M10	58	40	218	36	1000	34.60 CHF
06916-10-1100053	A	silber	100	17	9,5	M5	33	20	122	20	1000	12.94 CHF
06916-10-1120063	A	silber	120	21	11,4	M6	39	25	146	24	1000	16.84 CHF
06916-10-1140083	A	silber	140	24	14,2	M8	45	30	170	28	1000	21.12 CHF
06916-10-1160083	A	silber	160	28	15,5	M8	52	30	194	32	1000	28.24 CHF
06916-10-1180103	A	silber	180	31	16	M10	58	40	218	36	1000	34.60 CHF

Bügelgriffe Aluminium, Form B

mehr Info

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Farbe Grundkörper	A	B	C	D	H	L	S	T	Tragkraft N	Preis
06916-10-2100051	B	schwarz	100	17	9,5	M5	33	122	20	7,5	1000	12.52 CHF
06916-10-2120061	B	schwarz	120	21	11,4	M6	39	146	24	9	1000	16.00 CHF
06916-10-2140081	B	schwarz	140	24	14,2	M8	45	170	28	12	1000	19.49 CHF
06916-10-2160081	B	schwarz	160	28	15,5	M8	52	194	32	12	1000	26.16 CHF
06916-10-2180101	B	schwarz	180	31	16	M10	58	218	36	15	1000	31.42 CHF
06916-10-2100053	B	silber	100	17	9,5	M5	33	122	20	7,5	1000	12.52 CHF
06916-10-2120063	B	silber	120	21	11,4	M6	39	146	24	9	1000	16.00 CHF
06916-10-2140083	B	silber	140	24	14,2	M8	45	170	28	12	1000	19.49 CHF
06916-10-2160083	B	silber	160	28	15,5	M8	52	194	32	12	1000	26.16 CHF
06916-10-2180103	B	silber	180	31	16	M10	58	218	36	15	1000	31.42 CHF
