        Bügelgriffe Kunststoff, oval

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Duroplast PF 31.
Gewindebuchse Stahl oder Edelstahl.Ausführung:Duroplast schwarz, hochglanzpoliert.
Stahl blau passiviert oder Edelstahl blank.Temperaturbereich:Dauergebrauchstemperatur 140 °C.
Kurzzeitige Gebrauchstemperatur max. 160 °C.Montage:Von der Rückseite.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06901-01 Bügelgriffe Kunststoff, oval

117 kB

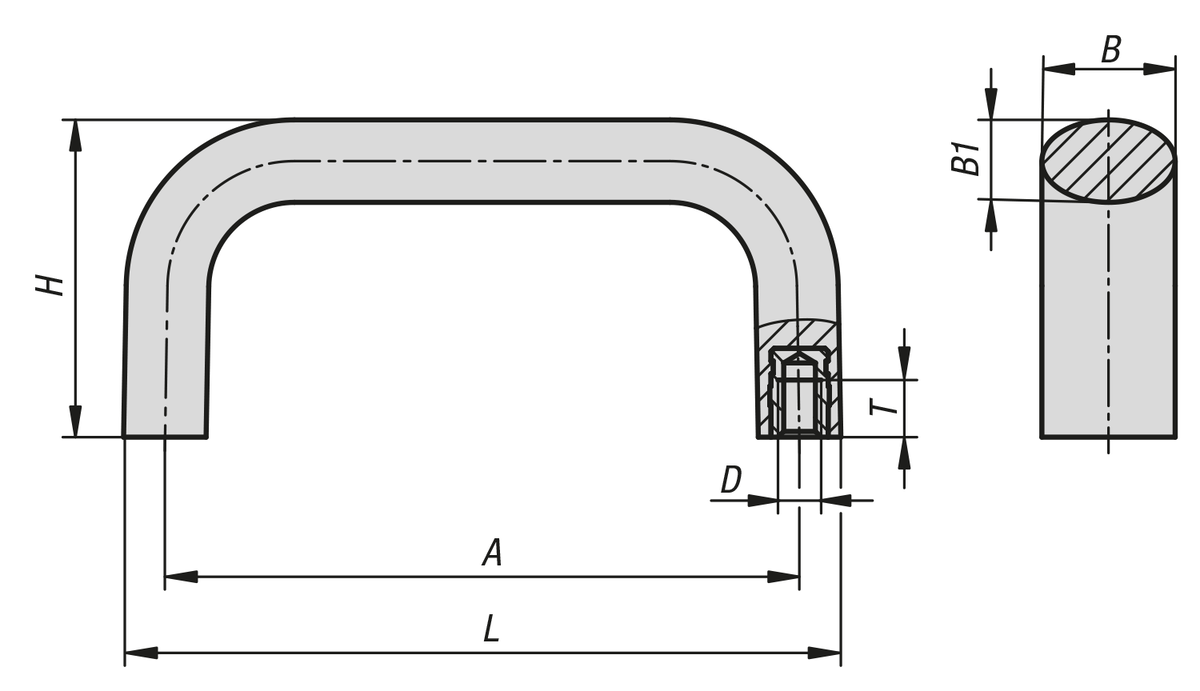

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Komponente	A	B	B1	D	H	L	T	Tragkraft N	Preis
06901-01-21000621	Stahl	100	21	13	M6	50	113	9	500	10.10 CHF
06901-01-21200621	Stahl	120	21	13	M6	50	133	9	500	10.74 CHF
06901-01-21280621	Stahl	128	21	13	M6	50	141	9	500	11.05 CHF
06901-01-21600825	Stahl	160	25	17	M8	55	177	12	500	13.88 CHF
06901-01-31000621	Edelstahl	100	21	13	M6	50	113	9	500	14.71 CHF
06901-01-31200621	Edelstahl	120	21	13	M6	50	133	9	500	15.74 CHF
06901-01-31280621	Edelstahl	128	21	13	M6	50	141	9	500	16.59 CHF
06901-01-31600825	Edelstahl	160	25	17	M8	55	177	12	500	19.28 CHF
