Artikelbeschreibung/Produktabbildungen

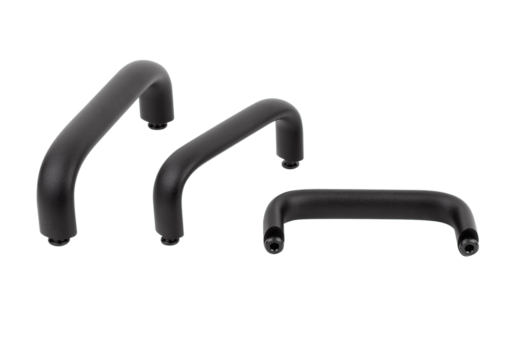

BeschreibungWerkstoff:Bügelgriff Ovalaluminium EN AW-6060.
Aufnahmebolzen Automatenstahl 1.0718.
Steckscheibe Automatenstahl 1.0718.
Ausführung:Bügelgriff schwarz pulverbeschichtet.
Aufnahmebolzen brüniert.
Steckscheibe brüniert.
Hinweis:Die Bügelgriffe werden durch ein Stecksystem im Gegenstück befestigt.
Die Demontage erfolgt in unbelastetem Zustand.
Anwendung:Bügelgriff in die Öffnung stecken bis der Griff an der Steckscheibe anschlägt.
Verriegeln durch paralleles hochziehen des Griffs.
Der Griff kann nur vertikal nach oben belastet werden.
Das Lösen erfolgt in umgekehrter Reihenfolge.
Montage:Zur Befestigung der Steckscheibe müssen vorarbeiten am Gegenstück erfolgen.
Siehe Zeichnung Montagehinweis.
Zeichnungshinweis:
1) Position entriegelt
2) Position verriegelt

S = Stecken
E = Einrasten
A = Anheben
Besonderheiten:
Montage von der BedienseiteQuerschnitt ovalRoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 06920 Bügelgriffe oval abnehmbar 283 kB

Zeichnungen

Bügelgriffe oval abnehmbar
Bügelgriffe oval abnehmbar
Bügelgriffe oval abnehmbar

Artikelauswahl/-filter

BestellnummerAA1A2BB1B2DD1HH1LTragkraft
N
CADZub.PreisBestellen
06920-10012001100247351321M5x16125881351000 28.85 CHF
06920-11212001112247351321M5x16125881471000 28.99 CHF
06920-11214001112268401525M5x16146381521000 34.94 CHF
06920-12012001120247351321M5x16125881551000 29.58 CHF
06920-12014001120268401725M5x16146381601000 35.15 CHF
06920-12812001128247351321M5x16125881631000 30.28 CHF
06920-12814001128268401725M5x16146381681000 35.35 CHF
06920-16012001160247351321M5x16125881951000 31.14 CHF
06920-16014001160268401725M5x16146382001000 35.50 CHF
06920-18014001180268401725M5x16146382201000 36.28 CHF
06920-19214001192268401725M5x16146382321000 36.83 CHF
06920-35014001350268401725M5x16146383901000 40.57 CHF
