Rohrgriffe Edelstahl, Form B

zurück

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Bedienteile
      - Bügelgriffe, Rohrgriffe, und Schalengriffe
        Rohrgriffe Edelstahl

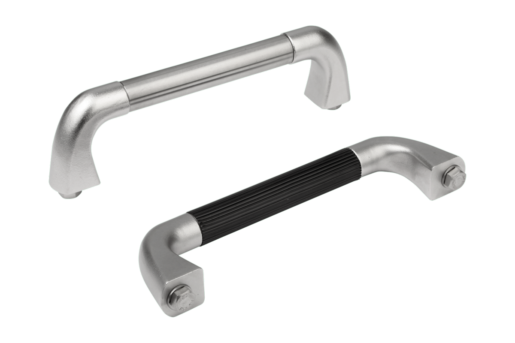

        Rohrgriffe Edelstahl, Form B

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Verbindungsrohr und Befestigungsmaterial Edelstahl 1.4301.
Griffschenkel aus Feinguss 1.4581.Ausführung:Verbindungsrohr feingeschliffen oder mit geriffeltem Kunststoffüberzug, schwarz.
Griffschenkel gestrahlt und mattglänzend elektropoliert.Hinweis:Für Rohrgriffe Form B werden Sechskantschrauben und Unterlegscheiben mitgeliefert.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06943_B Rohrgriffe Edelstahl, Form B

156 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Farbe Grundkörper	A	B	D	H	L	Tragkraft N	Preis
06943-200083	B	geschliffen	200	26	M8x20	60	226	1000	166.34 CHF
06943-300083	B	geschliffen	300	26	M8x20	60	326	1000	176.09 CHF
06943-400083	B	geschliffen	400	26	M8x20	60	426	1000	187.50 CHF
06943-200084	B	schwarz kunststoff geriffelt	200	26	M8x20	60	226	1000	169.60 CHF
06943-300084	B	schwarz kunststoff geriffelt	300	26	M8x20	60	326	1000	181.01 CHF
06943-400084	B	schwarz kunststoff geriffelt	400	26	M8x20	60	426	1000	195.68 CHF

Rohrgriffe Edelstahl, Form B

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelauswahl/-filter

Weitere Artikel dieser Kategorie

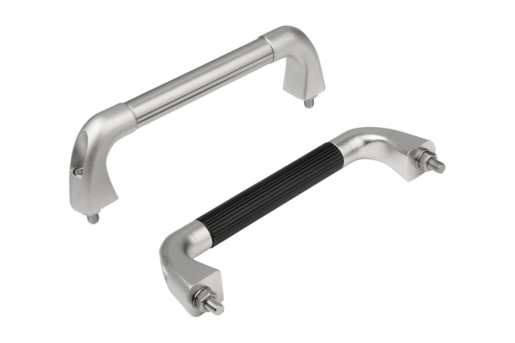

06943_A

Rohrgriffe Edelstahl, Form A
