Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griffrohr EN AW-6060.

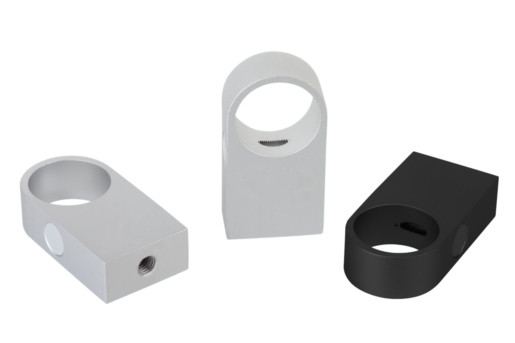

Haltestücke EN AW-6063.
Abdeckkappen Thermoplast.
Gewindestift ISO 4766-14H.
Ausführung:Griffrohr naturfarben eloxiert.
Haltestücke naturfarben oder schwarz eloxiert.
Endstücke (Griffrohr) schwarz.
Abdeckkappen (Haltestück) lichtgrau oder schwarz.
Hinweis:Die Rohrgriffe einstellbar werden unmontiert geliefert.
Der Achsabstand kann bei den Rohrgriffen frei festgelegt werden.
Den empfohlenen maximalen Achsabstand entnehmen Sie der Tabelle unter A max.
Bei großen Grifflängen oder Belastungen können zusätzliche Haltestücke eingefügt werden.
Die Haltestücke werden unmontiert geliefert.
Besonderheiten:
Montage von der RückseiteQuerschnitt rundRoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 06947_EB Rohrgriffe einstellbar 98,5 kB

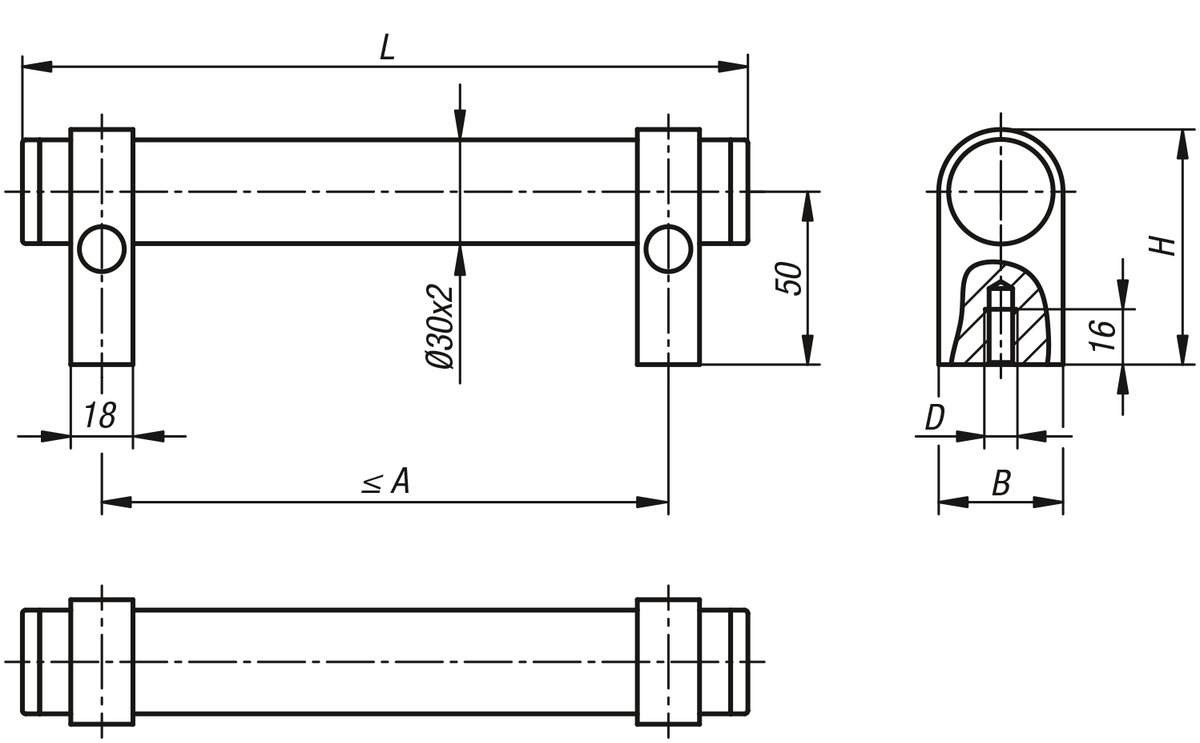

Zeichnungen

Rohrgriffe einstellbar

Artikelauswahl/-filter

BestellnummerFarbe
Grundkörper
Farbe
Komponente
A
max.
BD

HLTragkraft
N
CADZub.PreisBestellen
06947-2503011natur eloxiertnatur eloxiert22036M8682501000 32.36 CHF
06947-3003011natur eloxiertnatur eloxiert27036M8683001000 33.83 CHF
06947-4003011natur eloxiertnatur eloxiert37036M8684001000 36.58 CHF
06947-5003011natur eloxiertnatur eloxiert47036M8685001000 39.48 CHF
06947-6003011natur eloxiertnatur eloxiert57036M8686001000 42.24 CHF
06947-2503012natur eloxiertschwarz eloxiert22036M8682501000 32.36 CHF
06947-3003012natur eloxiertschwarz eloxiert27036M8683001000 33.83 CHF
06947-4003012natur eloxiertschwarz eloxiert37036M8684001000 36.58 CHF
06947-5003012natur eloxiertschwarz eloxiert47036M8685001000 39.48 CHF
06947-6003012natur eloxiertschwarz eloxiert57036M8686001000 42.24 CHF
