        Sterngriffe ähnlich DIN 6336 Stahlteile Edelstahl

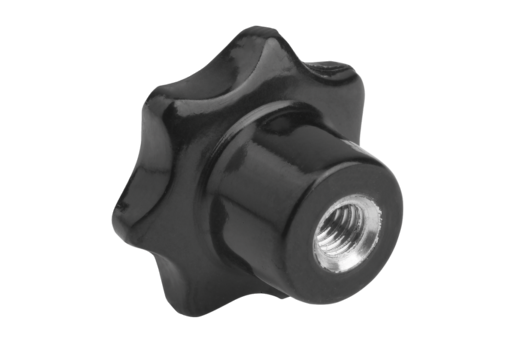

        Sterngriffe ähnlich DIN 6336 Stahlteile Edelstahl Form K mit Gewindebuchse

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Duroplast PF 31, schwarz.
Buchse bzw. Gewindebolzen Edelstahl 1.4301.Ausführung:hochglanzpoliert.Auf Anfrage:Weitere Farben.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06209_K Sterngriffe ähnlich DIN 6336 Stahlteile Edelstahl Form K mit Gewindebuchse

178 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D8	H	H3	T	Preis
06209-22505	K	M5	25	12	16	8	7,5	3.07 CHF
06209-23206	K	M6	32	14	20	10	12	3.12 CHF
06209-24008	K	M8	40	18	25	13	14	3.65 CHF
06209-25010	K	M10	50	22	32	17	18	4.61 CHF
06209-26312	K	M12	63	26	40	21	22	6.58 CHF
06209-28016	K	M16	80	35	50	25	24	12.06 CHF
