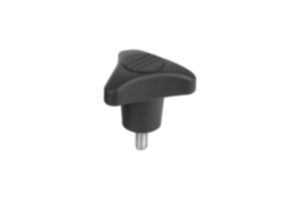

        Dreisterngriff mit Außengewinde

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griff aus glaskugelverstärktem Thermoplast.
Deckel aus Thermoplast.
Stahlteile Festigkeitsklasse 5.8.Ausführung:Griff und Deckel schwarzgrau (RAL 7021).
Stahlteile blau passiviert.Auf Anfrage:Weitere Schraubenlängen und Farben.
Stahlteile in Edelstahl.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06699 Dreisterngriff mit Außengewinde

170 kB

Datenblatt 06699_AG Dreisterngriff mit Außengewinde

171 kB

Zeichnungen

Artikelübersicht (komprimiert)

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D2	H	H1	L	T	Preis
06699-18008X	L	M8	80	29,2	53,5	31	15	-	5.83 CHF
06699-18008X	L	M8	80	29,2	53,5	31	20	-	5.83 CHF
06699-18008X	L	M8	80	29,2	53,5	31	30	-	6.05 CHF
06699-18008X	L	M8	80	29,2	53,5	31	40	-	6.19 CHF
06699-18008X	L	M8	80	29,2	53,5	31	50	-	6.19 CHF
06699-18010X	L	M10	80	29,2	53,5	31	15	-	6.19 CHF
06699-18010X	L	M10	80	29,2	53,5	31	20	-	6.19 CHF
06699-18010X	L	M10	80	29,2	53,5	31	30	-	6.19 CHF
06699-18010X	L	M10	80	29,2	53,5	31	40	-	6.35 CHF
06699-18010X	L	M10	80	29,2	53,5	31	50	-	6.35 CHF
06699-18012X	L	M12	80	29,2	53,5	31	15	-	6.35 CHF
06699-18012X	L	M12	80	29,2	53,5	31	20	-	6.35 CHF
06699-18012X	L	M12	80	29,2	53,5	31	30	-	6.35 CHF
06699-18012X	L	M12	80	29,2	53,5	31	40	-	6.71 CHF
06699-18012X	L	M12	80	29,2	53,5	31	50	-	6.71 CHF

Dreisterngriff mit Außengewinde

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelübersicht (komprimiert)

Weitere Artikel dieser Kategorie

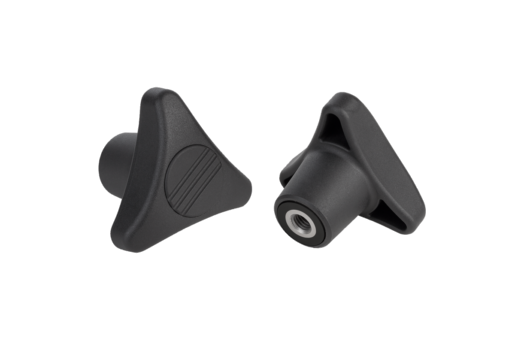

06699_IG
