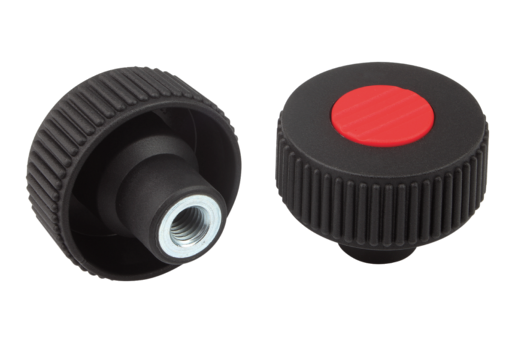

        Rändelräder Form K, mit Gewindebuchse, mit Deckel

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Thermoplast, schwarzgrau.
Buchse aus Stahl 5.8.Ausführung:Stahl blau passiviert.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06266_K Rändelräder Form K, mit Gewindebuchse, mit Deckel

235 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Farbe Deckel	Größe	D	D1	D2	H	H1	T	Preis
06266-2105	K	schwarzgrau RAL 7021	1	M5	40	16,5	31	13	10	2.33 CHF
06266-21051	K	reinorange RAL 2004	1	M5	40	16,5	31	13	10	2.33 CHF
06266-21052	K	signalgrün RAL 6032	1	M5	40	16,5	31	13	10	2.33 CHF
06266-21053	K	verkehrsblau RAL 5017	1	M5	40	16,5	31	13	10	2.33 CHF
06266-21055	K	lichtgrau RAL 7035	1	M5	40	16,5	31	13	10	2.33 CHF
06266-21056	K	verkehrsrot RAL 3020	1	M5	40	16,5	31	13	10	2.33 CHF
06266-21057	K	rapsgelb RAL 1021	1	M5	40	16,5	31	13	10	2.33 CHF
06266-2106	K	schwarzgrau RAL 7021	1	M6	40	16,5	31	13	10	2.33 CHF
06266-21061	K	reinorange RAL 2004	1	M6	40	16,5	31	13	10	2.33 CHF
06266-21062	K	signalgrün RAL 6032	1	M6	40	16,5	31	13	10	2.33 CHF
06266-21063	K	verkehrsblau RAL 5017	1	M6	40	16,5	31	13	10	2.33 CHF
06266-21065	K	lichtgrau RAL 7035	1	M6	40	16,5	31	13	10	2.33 CHF
06266-21066	K	verkehrsrot RAL 3020	1	M6	40	16,5	31	13	10	2.33 CHF
06266-21067	K	rapsgelb RAL 1021	1	M6	40	16,5	31	13	10	2.33 CHF
06266-2108	K	schwarzgrau RAL 7021	1	M8	40	16,5	31	13	14	2.63 CHF
06266-21081	K	reinorange RAL 2004	1	M8	40	16,5	31	13	14	2.63 CHF
06266-21082	K	signalgrün RAL 6032	1	M8	40	16,5	31	13	14	2.63 CHF
06266-21083	K	verkehrsblau RAL 5017	1	M8	40	16,5	31	13	14	2.63 CHF
06266-21085	K	lichtgrau RAL 7035	1	M8	40	16,5	31	13	14	2.63 CHF
06266-21086	K	verkehrsrot RAL 3020	1	M8	40	16,5	31	13	14	2.63 CHF
06266-21087	K	rapsgelb RAL 1021	1	M8	40	16,5	31	13	14	2.63 CHF
06266-2208	K	schwarzgrau RAL 7021	2	M8	50	18	36	15	14	3.12 CHF
06266-22081	K	reinorange RAL 2004	2	M8	50	18	36	15	14	3.12 CHF
06266-22082	K	signalgrün RAL 6032	2	M8	50	18	36	15	14	3.12 CHF
06266-22083	K	verkehrsblau RAL 5017	2	M8	50	18	36	15	14	3.12 CHF
06266-22085	K	lichtgrau RAL 7035	2	M8	50	18	36	15	14	3.12 CHF
06266-22086	K	verkehrsrot RAL 3020	2	M8	50	18	36	15	14	3.12 CHF
06266-22087	K	rapsgelb RAL 1021	2	M8	50	18	36	15	14	3.12 CHF
06266-2210	K	schwarzgrau RAL 7021	2	M10	50	18	36	15	14	3.14 CHF
06266-22101	K	reinorange RAL 2004	2	M10	50	18	36	15	14	3.14 CHF
06266-22102	K	signalgrün RAL 6032	2	M10	50	18	36	15	14	3.14 CHF
06266-22103	K	verkehrsblau RAL 5017	2	M10	50	18	36	15	14	3.14 CHF
06266-22105	K	lichtgrau RAL 7035	2	M10	50	18	36	15	14	3.14 CHF
06266-22106	K	verkehrsrot RAL 3020	2	M10	50	18	36	15	14	3.14 CHF
06266-22107	K	rapsgelb RAL 1021	2	M10	50	18	36	15	14	3.14 CHF
06266-2310	K	schwarzgrau RAL 7021	3	M10	63	22	41	17	14	3.80 CHF
06266-23101	K	reinorange RAL 2004	3	M10	63	22	41	17	14	3.80 CHF
06266-23102	K	signalgrün RAL 6032	3	M10	63	22	41	17	14	3.80 CHF
06266-23103	K	verkehrsblau RAL 5017	3	M10	63	22	41	17	14	3.80 CHF
06266-23105	K	lichtgrau RAL 7035	3	M10	63	22	41	17	14	3.80 CHF
06266-23106	K	verkehrsrot RAL 3020	3	M10	63	22	41	17	14	3.80 CHF
06266-23107	K	rapsgelb RAL 1021	3	M10	63	22	41	17	14	3.80 CHF
06266-2312	K	schwarzgrau RAL 7021	3	M12	63	22	41	17	18	4.20 CHF
06266-23121	K	reinorange RAL 2004	3	M12	63	22	41	17	18	4.20 CHF
06266-23122	K	signalgrün RAL 6032	3	M12	63	22	41	17	18	4.20 CHF
06266-23123	K	verkehrsblau RAL 5017	3	M12	63	22	41	17	18	4.20 CHF
06266-23125	K	lichtgrau RAL 7035	3	M12	63	22	41	17	18	4.20 CHF
06266-23126	K	verkehrsrot RAL 3020	3	M12	63	22	41	17	18	4.20 CHF
06266-23127	K	rapsgelb RAL 1021	3	M12	63	22	41	17	18	4.20 CHF
