        Sterngriffe ähnlich DIN 6336 Edelstahl

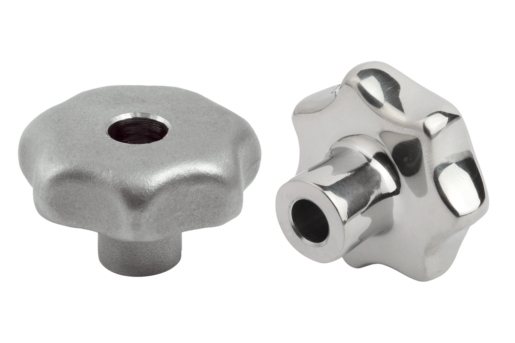

        Sterngriffe ähnlich DIN 6336 Edelstahl, Form B, durchgehende Bohrung

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Edelstahl 1.4308.Ausführung:geschliffen und poliert oder gestrahlt.Auf Anfrage:Sterngriffe Edelstahl mit Außengewinde.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06194_B Sterngriffe ähnlich DIN 6336 Edelstahl, Form B, durchgehende Bohrung

186 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Oberfläche Grundkörper	D	D1	D2	H	H3	Preis
06194-232062	B	poliert	6	32	12	21	10	8.04 CHF
06194-240082	B	poliert	8	40	14	26	13	10.51 CHF
06194-250102	B	poliert	10	50	18	34	17	12.72 CHF
06194-263122	B	poliert	12	63	20	42	21	16.67 CHF
06194-232063	B	gestrahlt	6	32	12	21	10	7.25 CHF
06194-240083	B	gestrahlt	8	40	14	26	13	9.46 CHF
06194-250103	B	gestrahlt	10	50	18	34	17	11.44 CHF
06194-263123	B	gestrahlt	12	63	20	42	21	15.02 CHF

Sterngriffe ähnlich DIN 6336 Edelstahl, Form B, durchgehende...

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelauswahl/-filter

Weitere Artikel dieser Kategorie

06194_C

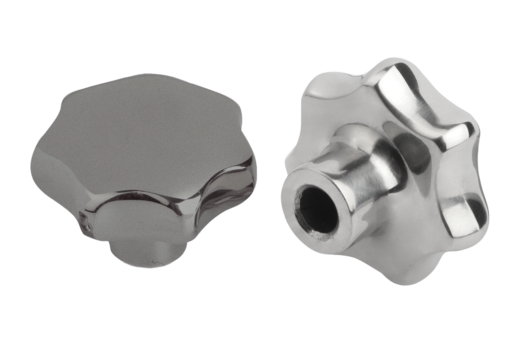

Sterngriffe ähnlich DIN 6336 Edelstahl, Form C, Sackloch
