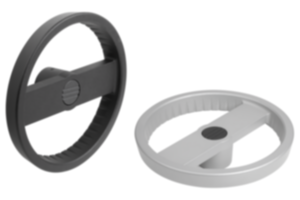

2-Speichenhandräder Aluminium ohne Griff

06276-10

2-Speichenhandräder Aluminium ohne Griff

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Bedienteile
      - Handräder, Handkurbeln und Einschraubgriffe
        2-Speichenhandräder Aluminium ohne Griff

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Handrad Aluminium.
Nabenabdeckung Thermoplast, schwarz.
Gewindestift ISO 4027 Stahl Festigkeitsklasse 45 H, schwarz.Ausführung:Schwarz oder silber pulverbeschichtet.

Mit Passbohrung.
Mit Passbohrung und Passfedernut.
Mit Passbohrung und Querbohrung.
Mit Passbohrung, Passfedernut und Querbohrung.Hinweis:Rund- und Planlauf des Radkranzes ≤ 0,4 mm.Montage:Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handräder können durch Querverstiftung oder durch eine Zylinderschraube DIN 6912 und eine Vorlegscheibe 07375 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mittels eingeschraubtem Gewindestift ISO 4027.Zubehör:07375 Vorlegscheiben.
07161 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912.LieferumfangAluminiumhandrad.
Nabenabdeckung.
Gewindestift ISO 4027 (Ausführungen mit Querbohrung).Zeichnungshinweis:

1) Lage der Querbohrung zur Passfedernut 90° versetzt

Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06276-10 2-Speichenhandräder Aluminium ohne Griff

Zeichnungen (Gesamtübersicht)

2-Speichenhandräder Aluminium ohne Griff

2-Speichenhandräder Aluminium ohne Griff

2-Speichenhandräder Aluminium ohne Griff, Form A, mit Passbohrung und Querbohrung

Zeichnungen

2-Speichenhandräder Aluminium ohne Griff, Form A, mit Passbohrung und Querbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	D1	D2	D3	L1	L3	H	H2	D7	CAD	Zub.	Preis	Bestellen
06276-10-1251216	schwarz	A	Passbohrung mit Querbohrung	125	12	31	18	36	17,6	6,5	M6			22.08 CHF
06276-10-1251416	schwarz	A	Passbohrung mit Querbohrung	125	14	31	18	36	17,6	6,5	M6			22.08 CHF
06276-10-1601416	schwarz	A	Passbohrung mit Querbohrung	160	14	36	20	40	19,4	6,5	M6			26.82 CHF
06276-10-1601616	schwarz	A	Passbohrung mit Querbohrung	160	16	36	20	40	19,4	8	M6			26.82 CHF
06276-10-1251226	silber	A	Passbohrung mit Querbohrung	125	12	31	18	36	17,6	6,5	M6			22.08 CHF
06276-10-1251426	silber	A	Passbohrung mit Querbohrung	125	14	31	18	36	17,6	6,5	M6			22.08 CHF
06276-10-1601426	silber	A	Passbohrung mit Querbohrung	160	14	36	20	40	19,4	6,5	M6			26.82 CHF
06276-10-1601626	silber	A	Passbohrung mit Querbohrung	160	16	36	20	40	19,4	8	M6			26.82 CHF

2-Speichenhandräder Aluminium ohne Griff, Form B, mit Passbohrung, Passfedernut und Querbohrung

Zeichnungen

2-Speichenhandräder Aluminium ohne Griff, Form B, mit Passbohrung, Passfedernut und Querbohrung

2-Speichenhandräder Aluminium ohne Griff, Form B, mit Passbohrung, Passfedernut und Querbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	D1	D2	D3	L1	L3	H	H2	D7	B3	T	CAD	Zub.	Preis	Bestellen
06276-10-125121046	schwarz	B	Passbohrung mit Nut, mit Querbohrung	125	12	31	18	36	17,6	6,5	M6	4	13,8			24.30 CHF
06276-10-125141056	schwarz	B	Passbohrung mit Nut, mit Querbohrung	125	14	31	18	36	17,6	6,5	M6	5	16,3			24.30 CHF
06276-10-160141056	schwarz	B	Passbohrung mit Nut, mit Querbohrung	160	14	36	20	40	19,4	6,5	M6	5	16,3			28.69 CHF
06276-10-160161056	schwarz	B	Passbohrung mit Nut, mit Querbohrung	160	16	36	20	40	19,4	8	M6	5	18,3			28.69 CHF
06276-10-125122046	silber	B	Passbohrung mit Nut, mit Querbohrung	125	12	31	18	36	17,6	6,5	M6	4	13,8			24.30 CHF
06276-10-125142056	silber	B	Passbohrung mit Nut, mit Querbohrung	125	14	31	18	36	17,6	6,5	M6	5	16,3			24.30 CHF
06276-10-160142056	silber	B	Passbohrung mit Nut, mit Querbohrung	160	14	36	20	40	19,4	6,5	M6	5	16,3			28.69 CHF
06276-10-160162056	silber	B	Passbohrung mit Nut, mit Querbohrung	160	16	36	20	40	19,4	8	M6	5	18,3			28.69 CHF

2-Speichenhandräder Aluminium ohne Griff, Form C, mit Passbohrung und Passfedernut

Zeichnungen

2-Speichenhandräder Aluminium ohne Griff, Form C, mit Passbohrung und Passfedernut

2-Speichenhandräder Aluminium ohne Griff, Form C, mit Passbohrung und Passfedernut

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	D1	D2	D3	L1	L3	H	B3	T	CAD	Zub.	Preis	Bestellen
06276-10-12512104	schwarz	C	Passbohrung mit Nut	125	12	31	18	36	17,6	4	13,8			23.17 CHF
06276-10-12514105	schwarz	C	Passbohrung mit Nut	125	14	31	18	36	17,6	5	16,3			23.17 CHF
06276-10-16014105	schwarz	C	Passbohrung mit Nut	160	14	36	20	40	19,4	5	16,3			27.53 CHF
06276-10-16016105	schwarz	C	Passbohrung mit Nut	160	16	36	20	40	19,4	5	18,3			27.53 CHF
06276-10-12512204	silber	C	Passbohrung mit Nut	125	12	31	18	36	17,6	4	13,8			23.17 CHF
06276-10-12514205	silber	C	Passbohrung mit Nut	125	14	31	18	36	17,6	5	16,3			23.17 CHF
06276-10-16014205	silber	C	Passbohrung mit Nut	160	14	36	20	40	19,4	5	16,3			27.53 CHF
06276-10-16016205	silber	C	Passbohrung mit Nut	160	16	36	20	40	19,4	5	18,3			27.53 CHF

2-Speichenhandräder Aluminium ohne Griff, Form E, mit Passbohrung

Zeichnungen

2-Speichenhandräder Aluminium ohne Griff, Form E, mit Passbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	D1	D2	D3	L1	L3	H	CAD	Zub.	Preis	Bestellen
06276-10-125121	schwarz	E	mit Passbohrung	125	12	31	18	36	17,6			21.28 CHF
06276-10-125141	schwarz	E	mit Passbohrung	125	14	31	18	36	17,6			21.28 CHF
06276-10-160141	schwarz	E	mit Passbohrung	160	14	36	20	40	19,4			26.02 CHF
06276-10-160161	schwarz	E	mit Passbohrung	160	16	36	20	40	19,4			26.02 CHF
06276-10-125122	silber	E	mit Passbohrung	125	12	31	18	36	17,6			21.28 CHF
06276-10-125142	silber	E	mit Passbohrung	125	14	31	18	36	17,6			21.28 CHF
06276-10-160142	silber	E	mit Passbohrung	160	14	36	20	40	19,4			26.02 CHF
06276-10-160162	silber	E	mit Passbohrung	160	16	36	20	40	19,4			26.02 CHF
