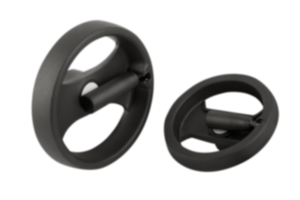

2-Speichenhandräder aus Kunststoff, mit umlegbarem Griff

zurück

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Bedienteile
      - Handräder, Handkurbeln und Einschraubgriffe
        2-Speichenhandräder aus Kunststoff, mit umlegbarem Griff

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Handrad verstärktes und stabilisiertes Polyamid.
Mittelstopfen Polyamid.
Durchgangsbuchse und Gewindeeinsatz für Zylindergriff Stahl.Ausführung:Handrad öl- und fettbeständig, schwarz (RAL 9011), satiniert.
Mittelstopfen grau (RAL 7035).
Durchgangsbuchse und Gewindeeinsatz für umlegbaren Zylindergriff brüniert.Auf Anfrage:Weitere Stopfenfarben,
Sonderausführungen.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06255 2-Speichenhandräder aus Kunststoff, mit umlegbarem Griff

256 kB

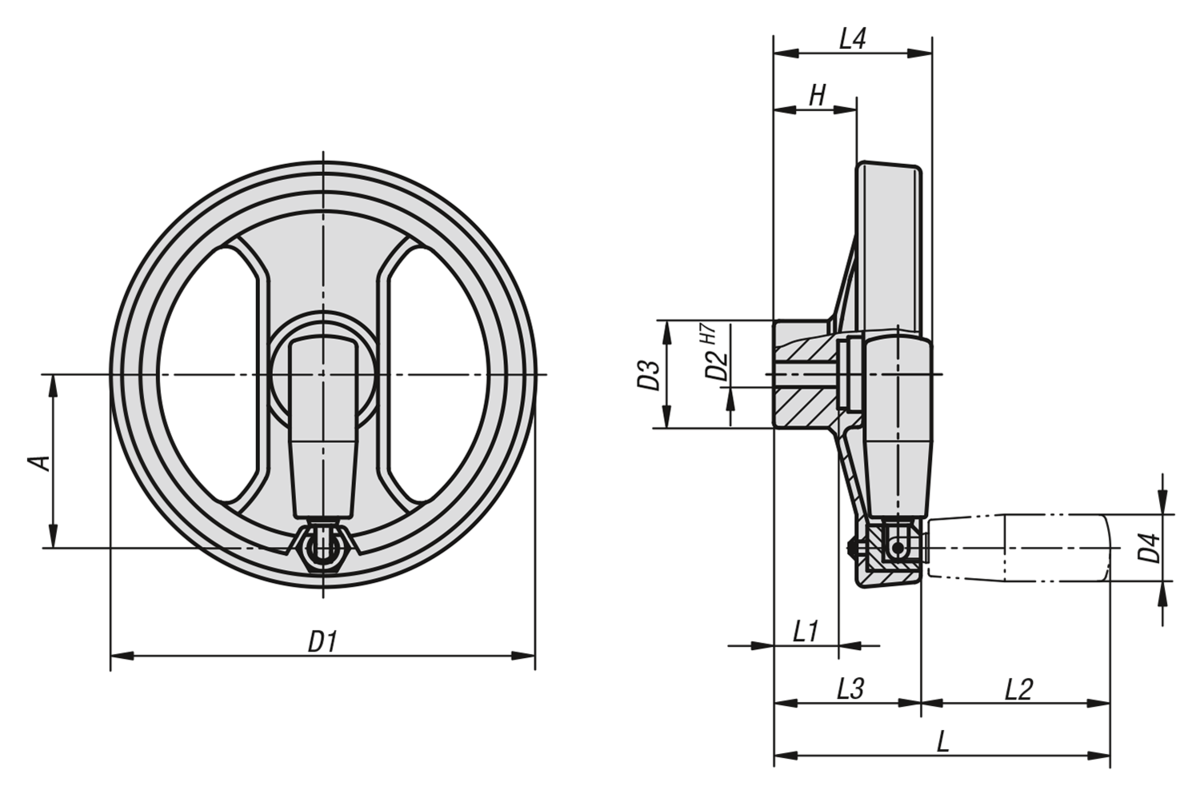

Zeichnungen

Artikelübersicht (komprimiert)

Artikelauswahl/-filter

Bestellnummer Passbohrung	Bestellnummer Passbohrung mit Nut	D1	D2	D3	D4	A	H	L	L1	L2	L3	L4	B3	T
06255-6130X12	06255-7130X12	129	12H7	32	20	51	29	111	20	59	52	53	-/4	-/13,8
06255-6130X14	06255-7130X14	129	14H7	32	20	51	29	111	20	59	52	53	-/5	-/16,3
06255-6160X14	06255-7160X14	159	14H7	40	25	65	31	126	24	71	55	59	-/5	-/16,3
06255-6160X16	06255-7160X16	159	16H7	40	25	65	31	126	24	71	55	59	-/5	-/18,3
06255-6200X16	06255-7200X16	200	16H7	54,5	27	80	33	160	28	91	69	69	-/5	-/18,3
06255-6200X20	06255-7200X20	200	20H7	54,5	27	80	33	160	28	91	69	69	-/6	-/22,8
06255-6345X20	06255-7345X20	346	20H7	67,5	27	148	43,5	144	32	91	80	80	-/6	-/22,8
