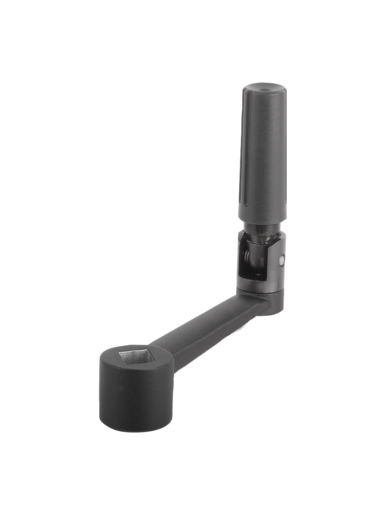

06503_IVHandkurbeln Aluminium mit Zylindergriff umlegbar mit... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Kurbel Aluminium.
Zylindergriff Thermoplast und Stahl.Ausführung:Kurbel schwarz pulverbeschichtet.
Thermoplast schwarzgrau.
Stahlteile brüniert.Hinweis:Ähnlich DIN 469.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914).Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Ausführung 1 | Ausführung 2 | A | D
| D3 | D7 | H | H1 | H2 | H3 | H4 | L | SW | CAD | Zub. | Preis | Bestellen |
|---|
| 06503-2110 | Innenvierkant | ohne Querbohrung | 80 | 24 | 16 | - | 89 | 49 | 22 | 13,4 | - | 100 | 10 |  | | 41.93 CHF | | | 06503-2212 | Innenvierkant | ohne Querbohrung | 100 | 28 | 20 | - | 108 | 59,5 | 26 | 16 | - | 124 | 12 | | | 47.11 CHF | | | 06503-2314 | Innenvierkant | ohne Querbohrung | 125 | 30 | 25 | - | 140 | 83 | 28 | 15,8 | - | 153 | 14 | | | 51.95 CHF | | | 06503-2417 | Innenvierkant | ohne Querbohrung | 160 | 34 | 25 | - | 144 | 83 | 32 | 19,6 | - | 190 | 17 | | | 57.78 CHF | | | 06503-21106 | Innenvierkant | mit Querbohrung | 80 | 24 | 16 | M6 | 89 | 49 | 22 | 13,4 | 7,5 | 100 | 10 | | | 46.08 CHF | | | 06503-22126 | Innenvierkant | mit Querbohrung | 100 | 28 | 20 | M6 | 107,9 | 59,4 | 26 | 16 | 7,5 | 124 | 12 | | | 51.25 CHF | | | 06503-23146 | Innenvierkant | mit Querbohrung | 125 | 30 | 26 | M6 | 140,5 | 83,5 | 28 | 15,8 | 7,5 | 153 | 14 | | | 56.08 CHF | | | 06503-24176 | Innenvierkant | mit Querbohrung | 160 | 34 | 26 | M6 | 144,5 | 83,5 | 32 | 19,6 | 7,5 | 190 | 17 | | | 61.85 CHF | |
