06505

Handkurbeln Edelstahl mit Zylindergriff drehbar

zurück

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Bedienteile
      - Handräder, Handkurbeln und Einschraubgriffe
        Handkurbeln Edelstahl mit Zylindergriff drehbar

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Kurbel Edelstahl 1.4308.
Drehachse Edelstahl 1.4305.
Drehgriff Edelstahl 1.4305.
Sprengring Edelstahl 1.4310.Ausführung:blank.Hinweis:Ähnlich DIN 469.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06505 Handkurbeln Edelstahl mit Zylindergriff drehbar

128 kB

Zeichnungen (Gesamtübersicht)

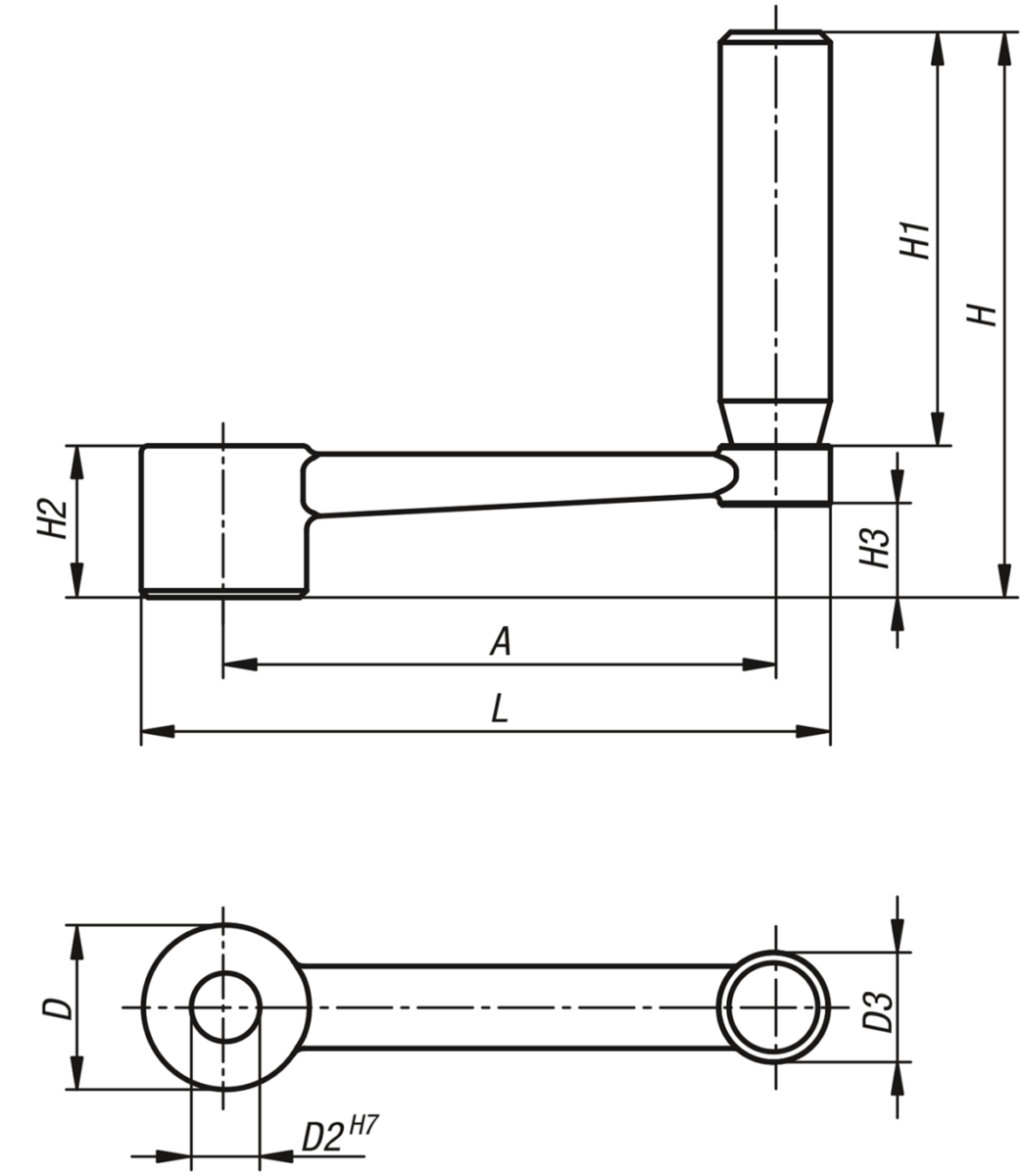

Handkurbeln Edelstahl mit Zylindergriff drehbar mit Passbohrung

mehr Info

Zeichnungen

Handkurbeln Edelstahl mit Zylindergriff drehbar mit Passbohrung

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	D	D2	D3	H	H1	H2	H3	A	L	Preis
06505-3110	Passbohrung	24	10	16	82	60	22	13,4	80	100	47.11 CHF
06505-3212	Passbohrung	28	12	20	98	72	26	16	100	124	57.97 CHF
06505-3314	Passbohrung	30	14	26	118	90	28	15,8	125	153	73.18 CHF
06505-3417	Passbohrung	34	17	26	122	90	32	19,6	160	190	85.02 CHF

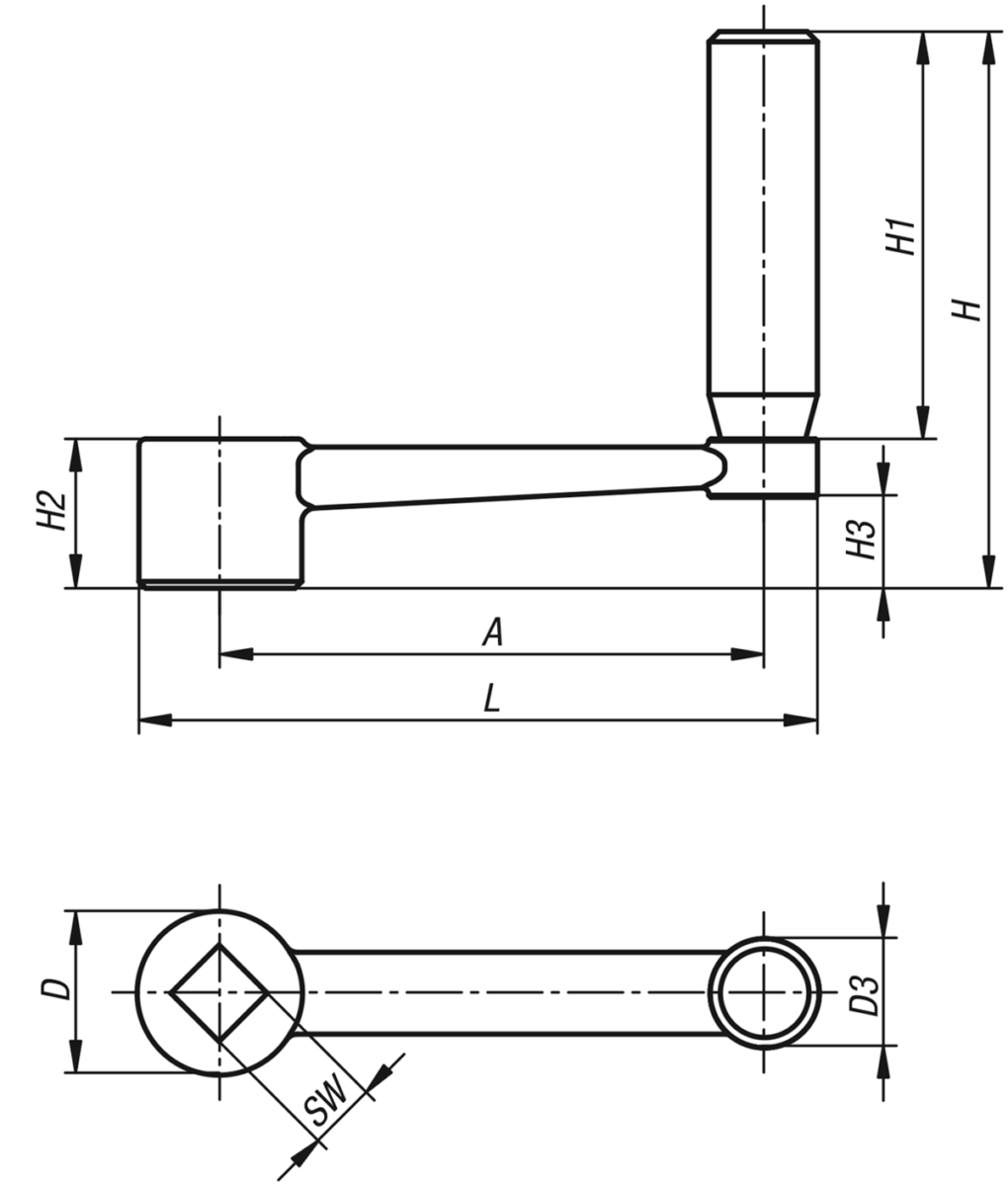

Handkurbeln Edelstahl mit Zylindergriff drehbar mit Innenvierkant

mehr Info

Zeichnungen

Handkurbeln Edelstahl mit Zylindergriff drehbar mit Innenvierkant

Artikelauswahl/-filter

Bestellnummer	Ausführung 1	D	D3	H	H1	H2	H3	A	L	SW	Preis
06505-4110	Innenvierkant	24	16	82	60	22	13,4	80	100	10	47.74 CHF
06505-4212	Innenvierkant	28	20	98	72	26	16	100	124	12	59.16 CHF
06505-4314	Innenvierkant	30	26	118	90	28	15,8	125	153	14	74.80 CHF
06505-4417	Innenvierkant	34	26	122	90	32	19,6	160	190	17	85.85 CHF
