        Kugelgriffe drehbar
        Kugelgriffe drehbar mit Außengewinde

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Kugel Duroplast PF 31.
Bolzen Stahl, oder Edelstahl 1.4305.Ausführung:Kugel schwarz glänzend.
Stahl blau passiviert.
Edelstahl blank.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06353_AG Kugelgriffe drehbar mit Außengewinde

123 kB

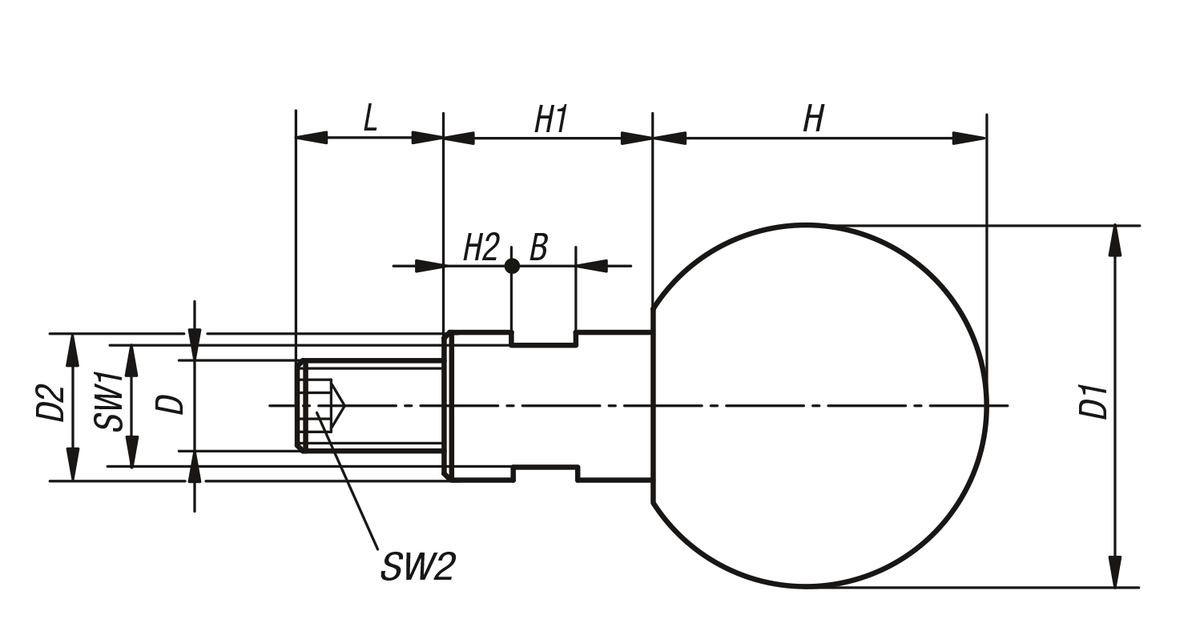

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Komponente	B	D	D1	D2	H	H1	H2	L	SW1	SW2	Preis
06353-061	Stahl	5	M6	25	10	22,5	15	5	11	8	3	6.20 CHF
06353-081	Stahl	6	M8	32	13	29,5	19	6	13	10	4	7.33 CHF
06353-101	Stahl	8	M10	40	16	37	24	8	14	13	5	8.36 CHF
06353-121	Stahl	10	M12	50	20	47	31	12	21	17	6	12.77 CHF
06353-1061	Edelstahl	5	M6	25	10	22,5	15	5	11	8	3	9.07 CHF
06353-1081	Edelstahl	6	M8	32	13	29,5	19	6	13	10	4	10.56 CHF
06353-1101	Edelstahl	8	M10	40	16	37	24	8	14	13	5	13.74 CHF
06353-1121	Edelstahl	10	M12	50	20	47	31	12	21	17	6	17.04 CHF
