        Kugelgriffe drehbar mit Innengewinde

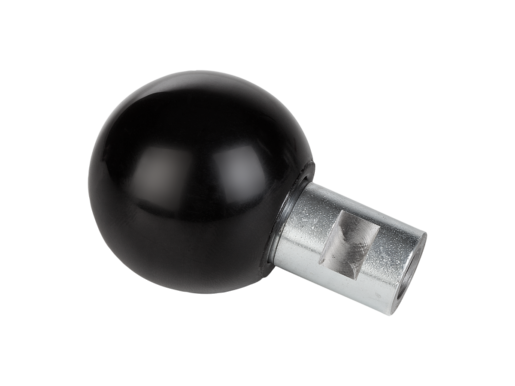

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Kugel Duroplast PF 31.
Buchse Stahl, oder Edelstahl 1.4305.Ausführung:Kugel schwarz glänzend.
Stahl blau passiviert.
Edelstahl blank.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06353_IG Kugelgriffe drehbar mit Innengewinde

155 kB

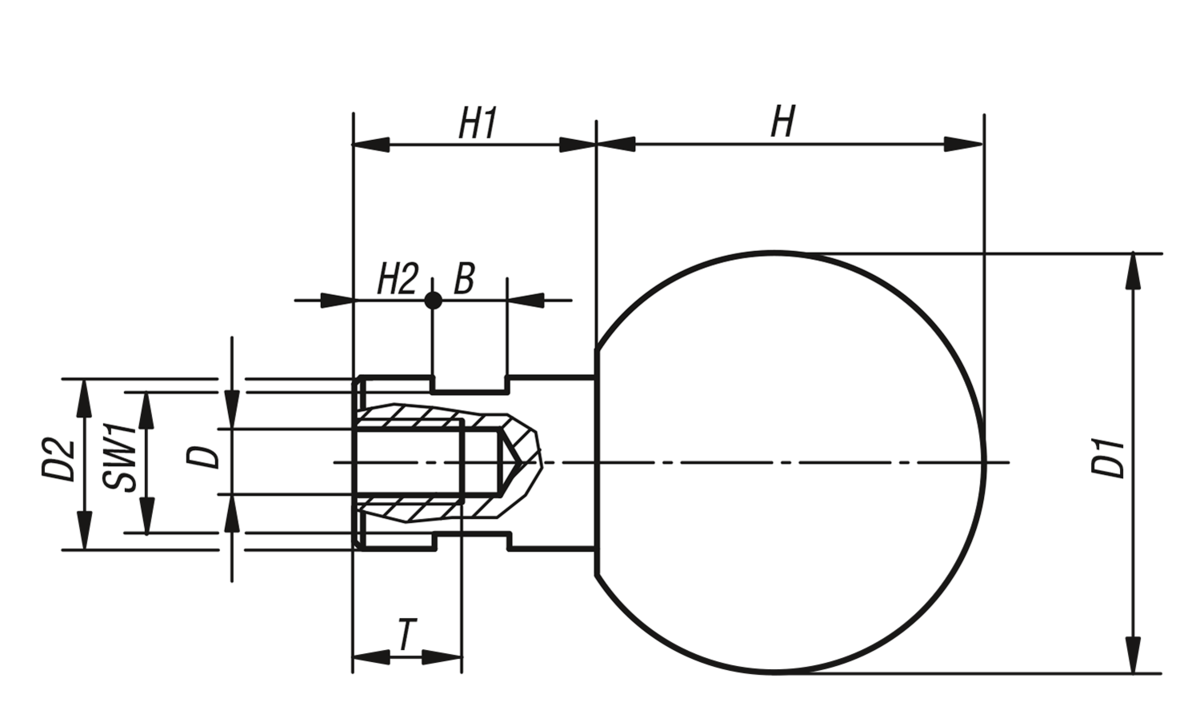

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Komponente	B	D	D1	D2	H	H1	H2	SW1	T	Preis
06353-060	Stahl	5	M6	25	10	22,5	15	5	8	12,5	5.90 CHF
06353-080	Stahl	6	M8	32	13	29,5	19	6	10	15	6.96 CHF
06353-100	Stahl	8	M10	40	16	37	24	8	13	19	8.00 CHF
06353-120	Stahl	10	M12	50	20	47	31	12	17	21,5	11.62 CHF
06353-1060	Edelstahl	5	M6	25	10	22,5	15	5	8	12,5	8.40 CHF
06353-1080	Edelstahl	6	M8	32	13	29,5	19	6	10	15	10.15 CHF
06353-1100	Edelstahl	8	M10	40	16	37	24	8	13	19	13.51 CHF
06353-1120	Edelstahl	10	M12	50	20	47	31	12	17	21,5	16.92 CHF

Kugelgriffe drehbar mit Innengewinde

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelauswahl/-filter

Weitere Artikel dieser Kategorie

06353_AG

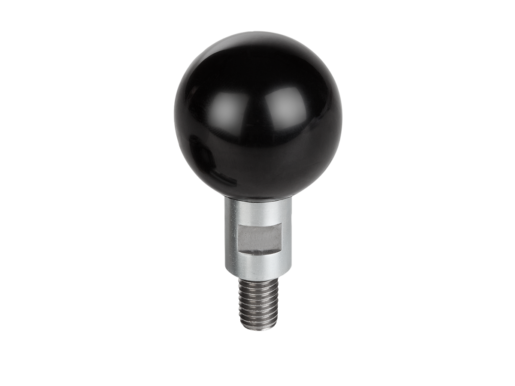

Kugelgriffe drehbar mit Außengewinde
