Scheibenhandräder Aluminium ohne Griff

06278

Scheibenhandräder Aluminium ohne Griff

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Bedienteile
      - Handräder, Handkurbeln und Einschraubgriffe
        Scheibenhandräder Aluminium ohne Griff

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Handrad Aluminium.
Nabenabdeckung Thermoplast, schwarz.
Gewindestift ISO 4027 Stahl Festigkeitsklasse 45 H, schwarz.Ausführung:Schwarz oder silber pulverbeschichtet.

Mit Passbohrung.
Mit Passbohrung und Passfedernut.
Mit Passbohrung und Querbohrung.
Mit Passbohrung, Passfedernut und Querbohrung.Hinweis:Rund- und Planlauf des Radkranzes ≤ 0,4 mm.Montage:Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handräder können durch Querverstiftung oder durch eine Zylinderschraube DIN 6912 und eine Vorlegscheibe 07375 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mittels eingeschraubtem Gewindestift ISO 4027.Zubehör:07375 Vorlegscheiben.

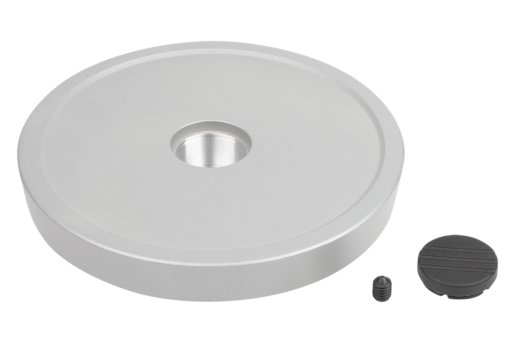

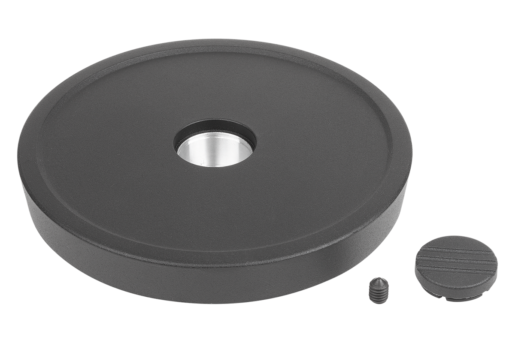

07161 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912.LieferumfangAluminiumhandrad.
Nabenabdeckung.
Gewindestift ISO 4027 (Ausführungen mit Querbohrung).Zeichnungshinweis:

1) Lage der Querbohrung zur Passfedernut 90° versetzt

Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06278 Scheibenhandräder Aluminium ohne Griff

Zeichnungen (Gesamtübersicht)

Scheibenhandräder Aluminium ohne Griff

Scheibenhandräder Aluminium ohne Griff

Scheibenhandräder Aluminium ohne Griff, Form A, mit Passbohrung und Querbohrung

Zeichnungen

Scheibenhandräder Aluminium ohne Griff, Form A, mit Passbohrung und Querbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	D1	D2	D3	L1	L3	H	H2	D7	CAD	Zub.	Preis	Bestellen
06278-0801016	schwarz	A	Passbohrung mit Querbohrung	80	10	26	16	29	16,6	5,5	M6			16.45 CHF
06278-0801216	schwarz	A	Passbohrung mit Querbohrung	80	12	26	16	29	16,6	6,5	M6			16.45 CHF
06278-1001016	schwarz	A	Passbohrung mit Querbohrung	100	10	28	17	33	17,5	5,5	M6			18.62 CHF
06278-1001216	schwarz	A	Passbohrung mit Querbohrung	100	12	28	17	33	17,5	6,5	M6			18.62 CHF
06278-1251216	schwarz	A	Passbohrung mit Querbohrung	125	12	31	18	36	18,3	6,5	M6			21.67 CHF
06278-1251416	schwarz	A	Passbohrung mit Querbohrung	125	14	31	18	36	18,3	6,5	M6			21.67 CHF
06278-0801026	silber	A	Passbohrung mit Querbohrung	80	10	26	16	29	16,6	5,5	M6			16.45 CHF
06278-0801226	silber	A	Passbohrung mit Querbohrung	80	12	26	16	29	16,6	6,5	M6			16.45 CHF
06278-1001026	silber	A	Passbohrung mit Querbohrung	100	10	28	17	33	17,5	5,5	M6			18.62 CHF
06278-1001226	silber	A	Passbohrung mit Querbohrung	100	12	28	17	33	17,5	6,5	M6			18.62 CHF
06278-1251226	silber	A	Passbohrung mit Querbohrung	125	12	31	18	36	18,3	6,5	M6			21.67 CHF
06278-1251426	silber	A	Passbohrung mit Querbohrung	125	14	31	18	36	18,3	6,5	M6			21.67 CHF

Scheibenhandräder Aluminium ohne Griff, Form B, mit Passbohrung, Passfedernut und Querbohrung

Zeichnungen

Scheibenhandräder Aluminium ohne Griff, Form B, mit Passbohrung, Passfedernut und Querbohrung

Scheibenhandräder Aluminium ohne Griff, Form B, mit Passbohrung, Passfedernut und Querbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	D1	D2	D3	L1	L3	H	H2	D7	B3	T	CAD	Zub.	Preis	Bestellen
06278-080101036	schwarz	B	Passbohrung mit Nut, mit Querbohrung	80	10	26	16	29	16,6	5,5	M6	3	11,4			17.94 CHF
06278-080121046	schwarz	B	Passbohrung mit Nut, mit Querbohrung	80	12	26	16	29	16,6	6,5	M6	4	13,8			17.94 CHF
06278-100101036	schwarz	B	Passbohrung mit Nut, mit Querbohrung	100	10	28	17	33	17,5	5,5	M6	3	11,4			20.10 CHF
06278-100121046	schwarz	B	Passbohrung mit Nut, mit Querbohrung	100	12	28	17	33	17,5	6,5	M6	4	13,8			20.10 CHF
06278-125121046	schwarz	B	Passbohrung mit Nut, mit Querbohrung	125	12	31	18	36	18,3	6,5	M6	4	13,8			23.90 CHF
06278-125141056	schwarz	B	Passbohrung mit Nut, mit Querbohrung	125	14	31	18	36	18,3	6,5	M6	5	16,3			23.90 CHF
06278-080102036	silber	B	Passbohrung mit Nut, mit Querbohrung	80	10	26	16	29	16,6	5,5	M6	3	11,4			17.94 CHF
06278-080122046	silber	B	Passbohrung mit Nut, mit Querbohrung	80	12	26	16	29	16,6	6,5	M6	4	13,8			17.94 CHF
06278-100102036	silber	B	Passbohrung mit Nut, mit Querbohrung	100	10	28	17	33	17,5	5,5	M6	3	11,4			20.10 CHF
06278-100122046	silber	B	Passbohrung mit Nut, mit Querbohrung	100	12	28	17	33	17,5	6,5	M6	4	13,8			20.10 CHF
06278-125122046	silber	B	Passbohrung mit Nut, mit Querbohrung	125	12	31	18	36	18,3	6,5	M6	4	13,8			23.90 CHF
06278-125142056	silber	B	Passbohrung mit Nut, mit Querbohrung	125	14	31	18	36	18,3	6,5	M6	5	16,3			23.90 CHF

Scheibenhandräder Aluminium ohne Griff, Form C, mit Passbohrung und Passfedernut

Zeichnungen

Scheibenhandräder Aluminium ohne Griff, Form C, mit Passbohrung und Passfedernut

Scheibenhandräder Aluminium ohne Griff, Form C, mit Passbohrung und Passfedernut

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	D1	D2	D3	L1	L3	H	B3	T	CAD	Zub.	Preis	Bestellen
06278-08010103	schwarz	C	Passbohrung mit Nut	80	10	26	16	29	16,6	3	11,4			17.14 CHF
06278-08012104	schwarz	C	Passbohrung mit Nut	80	12	26	16	29	16,6	4	13,8			17.14 CHF
06278-10010103	schwarz	C	Passbohrung mit Nut	100	10	28	17	33	17,5	3	11,4			19.31 CHF
06278-10012104	schwarz	C	Passbohrung mit Nut	100	12	28	17	33	17,5	4	13,8			19.31 CHF
06278-12512104	schwarz	C	Passbohrung mit Nut	125	12	31	18	36	18,3	4	13,8			22.75 CHF
06278-12514105	schwarz	C	Passbohrung mit Nut	125	14	31	18	36	18,3	5	16,3			22.75 CHF
06278-08010203	silber	C	Passbohrung mit Nut	80	10	26	16	29	16,6	3	11,4			17.14 CHF
06278-08012204	silber	C	Passbohrung mit Nut	80	12	26	16	29	16,6	4	13,8			17.14 CHF
06278-10010203	silber	C	Passbohrung mit Nut	100	10	28	17	33	17,5	3	11,4			19.31 CHF
06278-10012204	silber	C	Passbohrung mit Nut	100	12	28	17	33	17,5	4	13,8			19.31 CHF
06278-12512204	silber	C	Passbohrung mit Nut	125	12	31	18	36	18,3	4	13,8			22.75 CHF
06278-12514205	silber	C	Passbohrung mit Nut	125	14	31	18	36	18,3	5	16,3			22.75 CHF

Scheibenhandräder Aluminium ohne Griff, Form E, mit Passbohrung

Zeichnungen

Scheibenhandräder Aluminium ohne Griff, Form E, mit Passbohrung

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Form	Form-Typ	D1	D2	D3	L1	L3	H	CAD	Zub.	Preis	Bestellen
06278-080101	schwarz	E	mit Passbohrung	80	10	26	16	29	16,6			15.49 CHF
06278-080121	schwarz	E	mit Passbohrung	80	12	26	16	29	16,6			15.49 CHF
06278-100101	schwarz	E	mit Passbohrung	100	10	28	17	33	17,5			17.68 CHF
06278-100121	schwarz	E	mit Passbohrung	100	12	28	17	33	17,5			17.68 CHF
06278-125121	schwarz	E	mit Passbohrung	125	12	31	18	36	18,3			20.88 CHF
06278-125141	schwarz	E	mit Passbohrung	125	14	31	18	36	18,3			20.88 CHF
06278-080102	silber	E	mit Passbohrung	80	10	26	16	29	16,6			15.49 CHF
06278-080122	silber	E	mit Passbohrung	80	12	26	16	29	16,6			15.49 CHF
06278-100102	silber	E	mit Passbohrung	100	10	28	17	33	17,5			17.68 CHF
06278-100122	silber	E	mit Passbohrung	100	12	28	17	33	17,5			17.68 CHF
06278-125122	silber	E	mit Passbohrung	125	12	31	18	36	18,3			20.88 CHF
06278-125142	silber	E	mit Passbohrung	125	14	31	18	36	18,3			20.88 CHF
