Zylindergriff
drehbar
Edelstahl
- Griffe für Handräder und Kurbeln
- Anwendungsgebiete: Maschinenbau, Anlagenbau, Rüstungsbau, Messmittel, Gerätebau
- Montage: Über Innensechskant an Achse
- Edelstahl 1.4305, 1.4310
- Verschiedene Gewindegrößen
18,96 CHF
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
Zylindergriff
Gewindeart
Außengewinde
Ausführung 1
drehbar
Material Grundkörper
Edelstahl

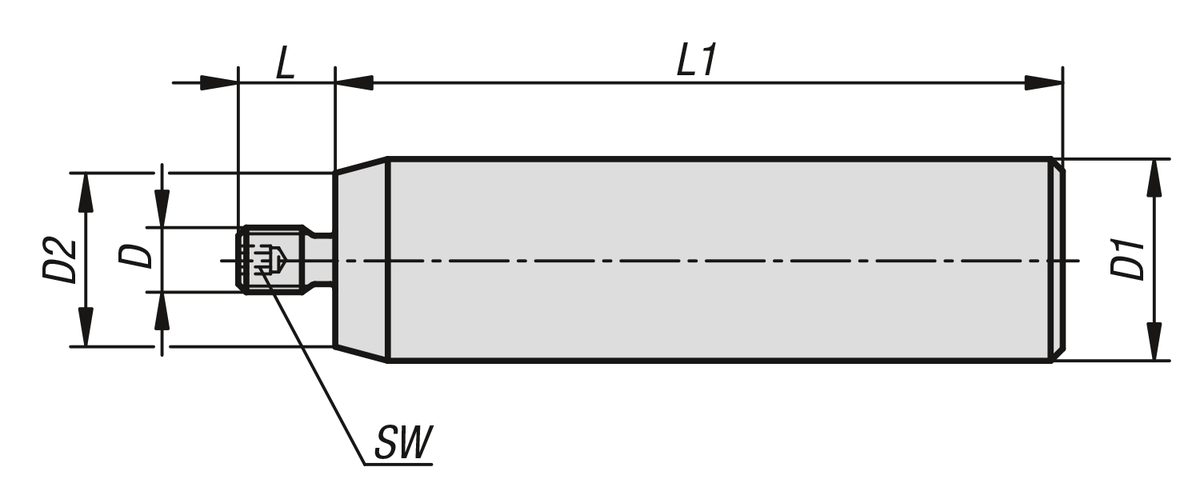

D1=Außendurchmesser
16
D=Gewinde
M5
L1=Grifflänge
60
L=Gewindelänge
8
D2
12,5
SW
3
Beschreibung
Werkstoff
Drehachse Edelstahl 1.4305.
Drehgriff Edelstahl 1.4305.
Sprengring Edelstahl 1.4310.
Drehgriff Edelstahl 1.4305.
Sprengring Edelstahl 1.4310.
Ausführung
blank.
Montage
Über Innensechskant an Achse.
