        Zylindergriffe drehbar mit Innensechskant

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griff Thermoplast, Stahlteile verzinkt.Ausführung:Oberfläche schwarz satiniert.Hinweis:Zylindergriffe können beispielsweise an Handräder und Kurbeln angeschraubt werden.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06321 Zylindergriffe drehbarmit Innensechskant

92,5 kB

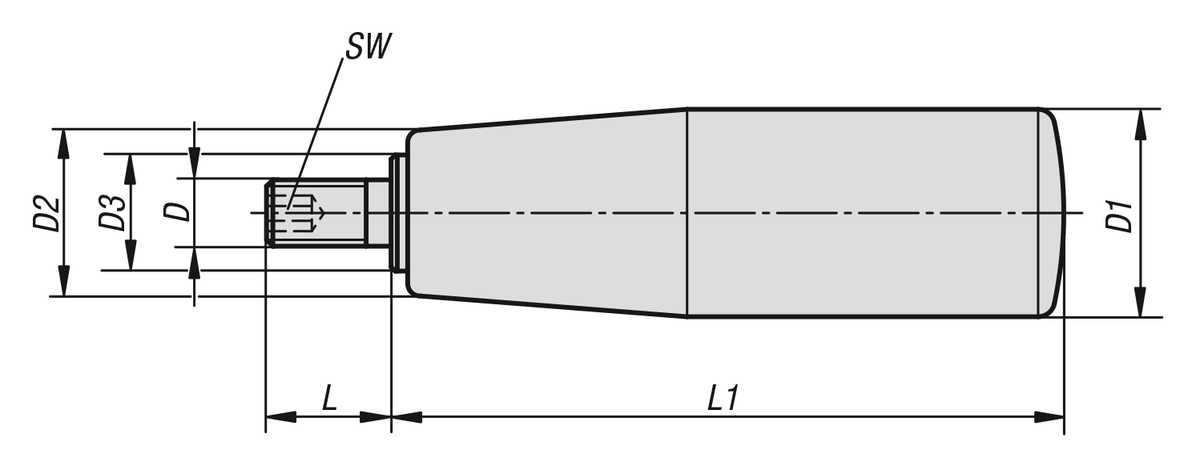

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	D3	L	L1	SW	Preis
06321-06200520	M6	20	15	10	12	51	3	3.53 CHF
06321-06230620	M6	23	18	10	12	62	3	3.79 CHF
06321-08230620	M8	23	18	10	15	62	4	3.79 CHF
06321-08250720	M8	25	19	10	15	71	4	4.16 CHF
06321-10250720	M10	25	19	10	15	71	4	4.16 CHF
06321-08250810	M8	26	22	14	15	81	4	5.15 CHF
06321-10250810	M10	26	22	14	15	81	5	5.15 CHF
06321-12260820	M12	26	22	14	15	81	5	5.23 CHF
06321-10270930	M10	27	22	14	15	92	5	5.86 CHF
06321-12270930	M12	27	22	14	15	92	5	5.86 CHF
