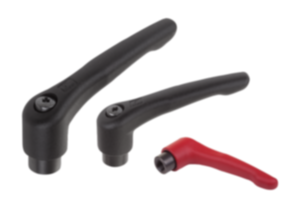

        Klemmhebel Stahl mit Innengewinde

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griffhebel aus 1.0401.
Sonstige Stahlteile Festigkeitsklasse 5.8.Ausführung:Griffhebel kunststoffbeschichtet Feinstruktur.
Stahlteile brüniert.Hinweis:Es werden serienmäßig geliefert:
schwarz Feinstruktur,
rot RAL 3003 Feinstruktur.
Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06442 Klemmhebel Stahlmit Innengewinde

218 kB

Zeichnungen

Artikelübersicht (komprimiert)

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Größe	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Zähnezahl	Preis
06442-1041	schwarz	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	7.47 CHF
06442-1051	schwarz	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	7.47 CHF
06442-1061	schwarz	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	7.47 CHF
06442-2061	schwarz	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10.08 CHF
06442-2081	schwarz	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10.08 CHF
06442-3081	schwarz	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	12.07 CHF
06442-3101	schwarz	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	12.07 CHF
06442-4101	schwarz	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	15.54 CHF
06442-4121	schwarz	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	15.54 CHF
06442-5121	schwarz	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	24.51 CHF
06442-5161	schwarz	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	24.51 CHF
06442-10427	rubinrot RAL 3003	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	7.47 CHF
06442-10527	rubinrot RAL 3003	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	7.47 CHF
06442-10627	rubinrot RAL 3003	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	7.47 CHF
06442-20627	rubinrot RAL 3003	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10.08 CHF
06442-20827	rubinrot RAL 3003	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10.08 CHF
06442-30827	rubinrot RAL 3003	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	12.07 CHF
06442-31027	rubinrot RAL 3003	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	12.07 CHF
06442-41027	rubinrot RAL 3003	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	15.54 CHF
06442-41227	rubinrot RAL 3003	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	15.54 CHF
06442-51227	rubinrot RAL 3003	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	24.51 CHF
06442-51627	rubinrot RAL 3003	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	24.51 CHF
