Klemmhebel
Kunststoff
schwarzgrau RAL 7021
- Der Klemmhebel steht für Zuverlässigkeit, Stabilität und Vielseitigkeit
- Erleichtert das Spannen und Klemmen von einzelnen Komponenten sowie kompletten Maschinenteilen
- Anwendungsgebiete: Maschinenbau, Anlagenbau, Reha- und Medizintechnik, Möbelindustrie
- 6 Farbvarianten
3,96 CHF
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
Klemmhebel
Gewindeart
Außengewinde
Größe
1
Material Grundkörper
Kunststoff
Material Komponente
Stahl
Farbe Grundkörper
schwarzgrau RAL 7021

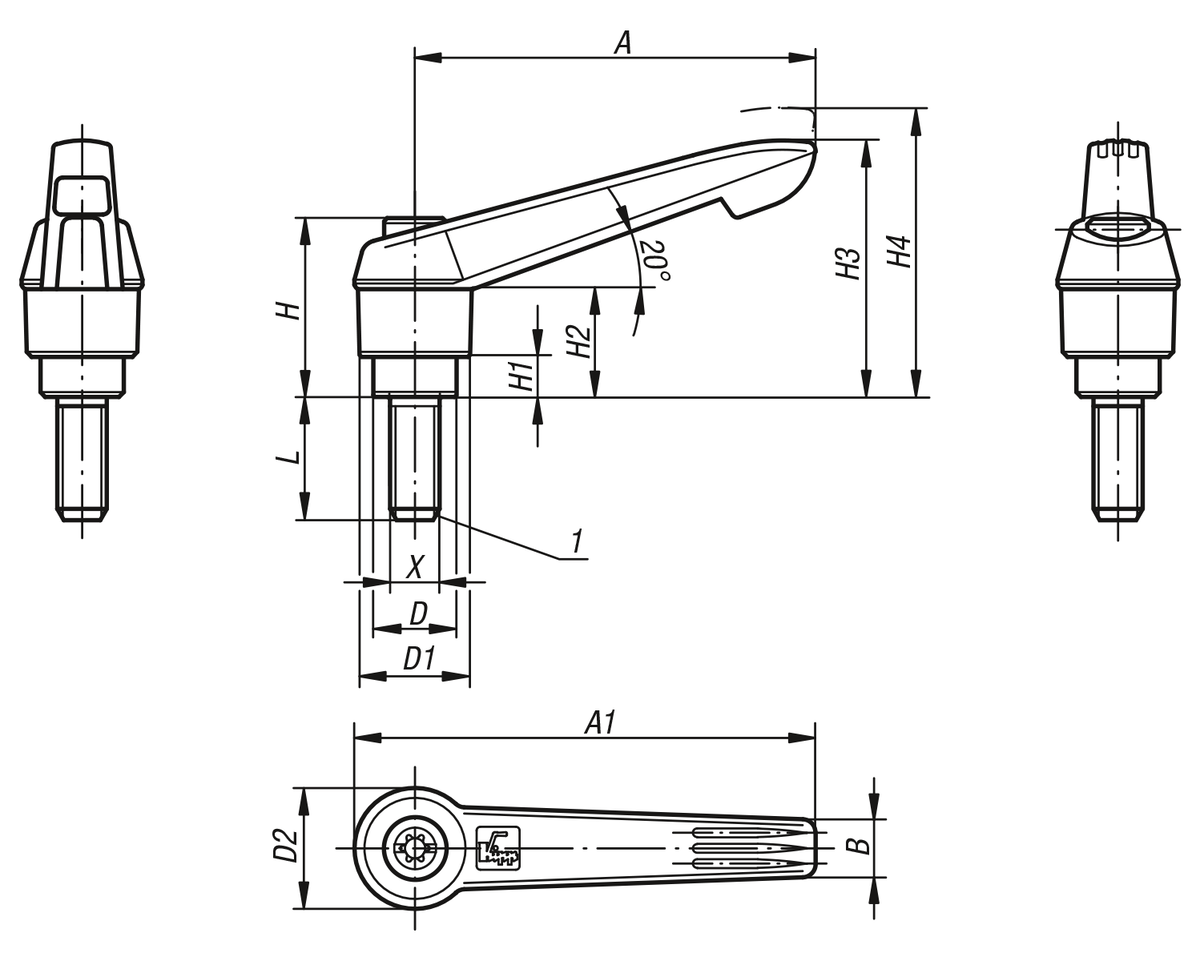

A1=Grifflänge
47
A=Grifflänge
40
H3=Griffhöhe
30
L=Gewindelänge
15
N=Zähnezahl
16
X=Gewinde
M5
B
7,5
D
10
D1
13
D2
14,5
H
24,5
H1
4
H2
15
H4
33,5
PL NOVOgrip
true
Beschreibung
Werkstoff
Griffhebel aus glasfaserverstärktem Kunststoff mit Zahnring aus Zinkdruckguss.
Stahlteile Festigkeitsklasse 5.8.
Stahlteile Festigkeitsklasse 5.8.
Ausführung
Stahlteile brüniert.
Auf Anfrage
Weitere Außengewinde, Schraubenlängen sowie Sonderausführungen. Maß ”H1” auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Zeichnungshinweis
1) Kegelkuppe DIN EN ISO 4753
