        Klemmhebel mit Druckknopf mit Innengewinde, Stahlteile aus Edelstahl

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griffhebel aus glasfaserverstärktem Kunststoff mit Zahnring aus Zinkdruckguss.
Stahlteile Edelstahl 1.4305.
Druckknopf Kunststoff (POM).Ausführung:Stahlteile blank.Hinweis:∆ An dieser Stelle die gewünschte Klemmhebelfarbe einfügen.
Die Standardfarben sind:
Klemmhebel schwarzgrau, Druckknopf verkehrsrot.
Klemmhebel orange, Druckknopf schwarzgrau.
Klemmhebel verkehrsrot, Druckknopf schwarzgrau.Auf Anfrage:Weitere Innengewinde sowie Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06601 Klemmhebel mit Druckknopf mit Innengewinde, Stahlteile aus Edelstahl

368 kB

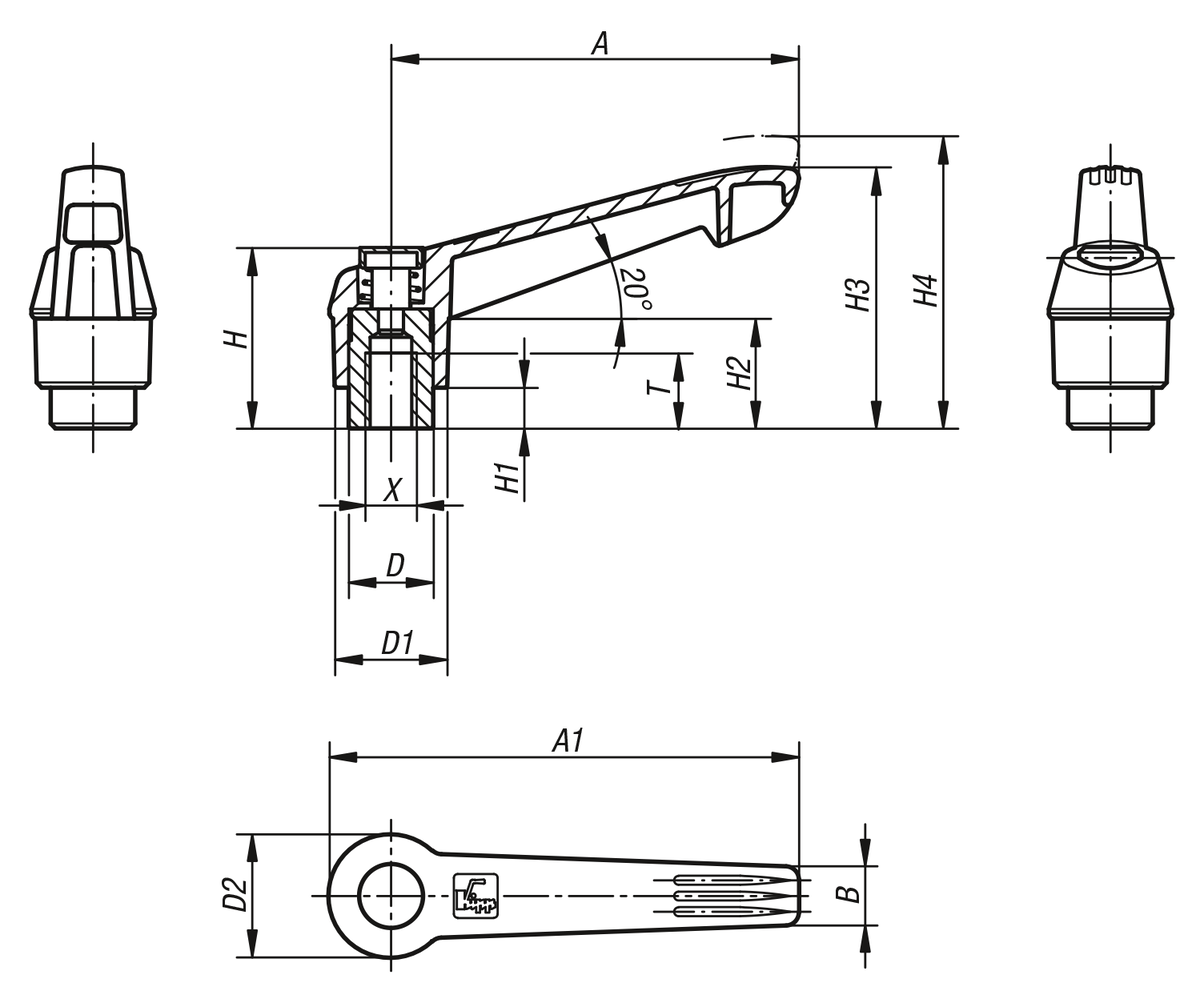

Zeichnungen

Artikelübersicht (komprimiert)

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	X	A	A1	B	D	D1	D2	H	H1	H2	H3	H4	T	Zähnezahl	Preis
06601-71104	schwarzgrau RAL 7021	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-72104	reinorange RAL 2004	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-73104	verkehrsrot RAL 3020	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-71105	schwarzgrau RAL 7021	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-72105	reinorange RAL 2004	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-73105	verkehrsrot RAL 3020	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-71106	schwarzgrau RAL 7021	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-72106	reinorange RAL 2004	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-73106	verkehrsrot RAL 3020	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	5.70 CHF
06601-71206	schwarzgrau RAL 7021	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-72206	reinorange RAL 2004	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-73206	verkehrsrot RAL 3020	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-71208	schwarzgrau RAL 7021	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-72208	reinorange RAL 2004	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-73208	verkehrsrot RAL 3020	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	6.72 CHF
06601-71308	schwarzgrau RAL 7021	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-72308	reinorange RAL 2004	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-73308	verkehrsrot RAL 3020	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-71310	schwarzgrau RAL 7021	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-72310	reinorange RAL 2004	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-73310	verkehrsrot RAL 3020	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8.27 CHF
06601-71410	schwarzgrau RAL 7021	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-72410	reinorange RAL 2004	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-73410	verkehrsrot RAL 3020	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-71412	schwarzgrau RAL 7021	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-72412	reinorange RAL 2004	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-73412	verkehrsrot RAL 3020	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	11.91 CHF
06601-71512	schwarzgrau RAL 7021	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
06601-72512	reinorange RAL 2004	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
06601-73512	verkehrsrot RAL 3020	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
06601-71516	schwarzgrau RAL 7021	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
06601-72516	reinorange RAL 2004	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
06601-73516	verkehrsrot RAL 3020	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	14.36 CHF
