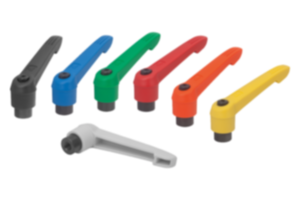

Klemmhebel mit Innengewinde und Kunststoffgriff

zurück

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Bedienteile
      - Klemm- und Spannhebel
        Klemmhebel mit Innengewinde und Kunststoffgriff

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griffhebel aus glasfaserverstärktem Kunststoff mit Zahnring aus Zinkdruckguss.
Stahlteile Festigkeitsklasse 5.8.Ausführung:Stahlteile brüniert.Auf Anfrage:Weitere Innengewinde sowie Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06600 Klemmhebelmit Innengewinde und Kunststoffgriff

556 kB

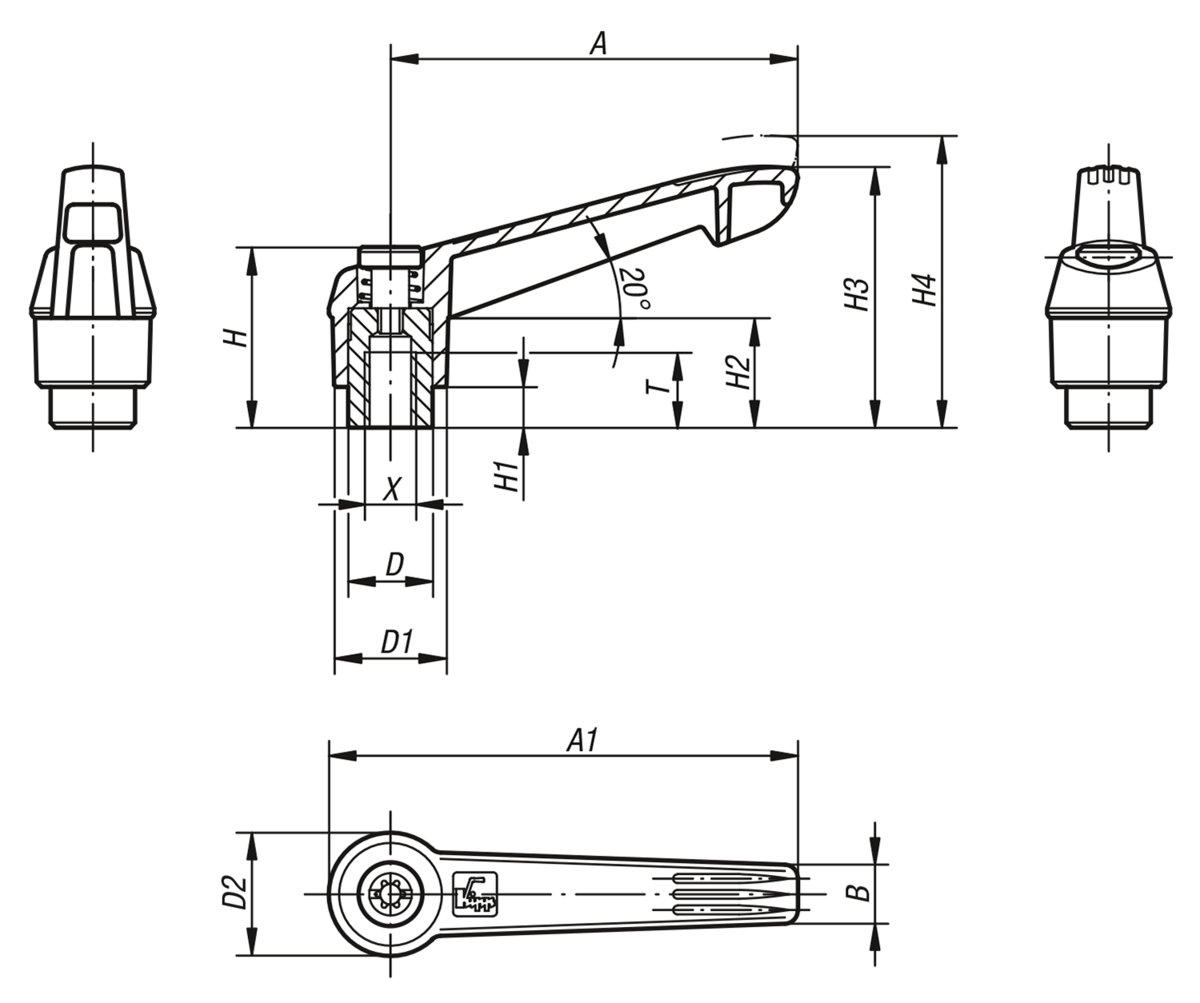

Zeichnungen

Artikelübersicht (komprimiert)

Artikelauswahl/-filter

Bestellnummer	Farbe Grundkörper	Material Grundkörper	Größe	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Zähnezahl	Preis
06600-1041	schwarzgrau RAL 7021	Kunststoff	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-1042	reinorange RAL 2004	Kunststoff	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10416	rapsgelb RAL 1021	Kunststoff	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10484	verkehrsrot RAL 3020	Kunststoff	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10486	signalgrün RAL 6032	Kunststoff	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10487	verkehrsblau RAL 5017	Kunststoff	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF

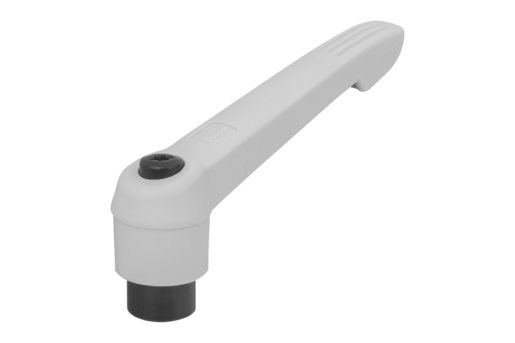

06600-10488	lichtgrau RAL 7035	Kunststoff	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-1051	schwarzgrau RAL 7021	Kunststoff	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-1052	reinorange RAL 2004	Kunststoff	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10516	rapsgelb RAL 1021	Kunststoff	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10584	verkehrsrot RAL 3020	Kunststoff	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10586	signalgrün RAL 6032	Kunststoff	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10587	verkehrsblau RAL 5017	Kunststoff	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10588	lichtgrau RAL 7035	Kunststoff	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-1061	schwarzgrau RAL 7021	Kunststoff	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-1062	reinorange RAL 2004	Kunststoff	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10616	rapsgelb RAL 1021	Kunststoff	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10684	verkehrsrot RAL 3020	Kunststoff	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10686	signalgrün RAL 6032	Kunststoff	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10687	verkehrsblau RAL 5017	Kunststoff	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-10688	lichtgrau RAL 7035	Kunststoff	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3.51 CHF
06600-2061	schwarzgrau RAL 7021	Kunststoff	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-2062	reinorange RAL 2004	Kunststoff	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20616	rapsgelb RAL 1021	Kunststoff	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20684	verkehrsrot RAL 3020	Kunststoff	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20686	signalgrün RAL 6032	Kunststoff	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20687	verkehrsblau RAL 5017	Kunststoff	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20688	lichtgrau RAL 7035	Kunststoff	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-2081	schwarzgrau RAL 7021	Kunststoff	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-2082	reinorange RAL 2004	Kunststoff	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20816	rapsgelb RAL 1021	Kunststoff	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20884	verkehrsrot RAL 3020	Kunststoff	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20886	signalgrün RAL 6032	Kunststoff	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20887	verkehrsblau RAL 5017	Kunststoff	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-20888	lichtgrau RAL 7035	Kunststoff	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4.16 CHF
06600-3081	schwarzgrau RAL 7021	Kunststoff	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-3082	reinorange RAL 2004	Kunststoff	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-30816	rapsgelb RAL 1021	Kunststoff	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-30884	verkehrsrot RAL 3020	Kunststoff	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-30886	signalgrün RAL 6032	Kunststoff	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-30887	verkehrsblau RAL 5017	Kunststoff	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-30888	lichtgrau RAL 7035	Kunststoff	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-3101	schwarzgrau RAL 7021	Kunststoff	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-3102	reinorange RAL 2004	Kunststoff	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-31016	rapsgelb RAL 1021	Kunststoff	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF

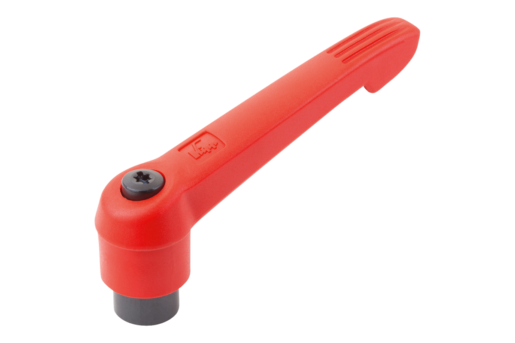

06600-31084	verkehrsrot RAL 3020	Kunststoff	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF

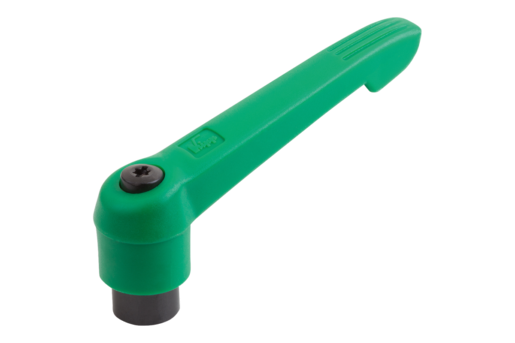

06600-31086	signalgrün RAL 6032	Kunststoff	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-31087	verkehrsblau RAL 5017	Kunststoff	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-31088	lichtgrau RAL 7035	Kunststoff	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5.15 CHF
06600-4101	schwarzgrau RAL 7021	Kunststoff	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-4102	reinorange RAL 2004	Kunststoff	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41016	rapsgelb RAL 1021	Kunststoff	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41084	verkehrsrot RAL 3020	Kunststoff	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41086	signalgrün RAL 6032	Kunststoff	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41087	verkehrsblau RAL 5017	Kunststoff	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41088	lichtgrau RAL 7035	Kunststoff	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-4121	schwarzgrau RAL 7021	Kunststoff	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-4122	reinorange RAL 2004	Kunststoff	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41216	rapsgelb RAL 1021	Kunststoff	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41284	verkehrsrot RAL 3020	Kunststoff	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41286	signalgrün RAL 6032	Kunststoff	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41287	verkehrsblau RAL 5017	Kunststoff	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-41288	lichtgrau RAL 7035	Kunststoff	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	6.50 CHF
06600-5121	schwarzgrau RAL 7021	Kunststoff	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-5122	reinorange RAL 2004	Kunststoff	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51216	rapsgelb RAL 1021	Kunststoff	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51284	verkehrsrot RAL 3020	Kunststoff	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51286	signalgrün RAL 6032	Kunststoff	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51287	verkehrsblau RAL 5017	Kunststoff	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51288	lichtgrau RAL 7035	Kunststoff	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-5161	schwarzgrau RAL 7021	Kunststoff	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-5162	reinorange RAL 2004	Kunststoff	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51616	rapsgelb RAL 1021	Kunststoff	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51684	verkehrsrot RAL 3020	Kunststoff	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51686	signalgrün RAL 6032	Kunststoff	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51687	verkehrsblau RAL 5017	Kunststoff	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
06600-51688	lichtgrau RAL 7035	Kunststoff	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	7.87 CHF
