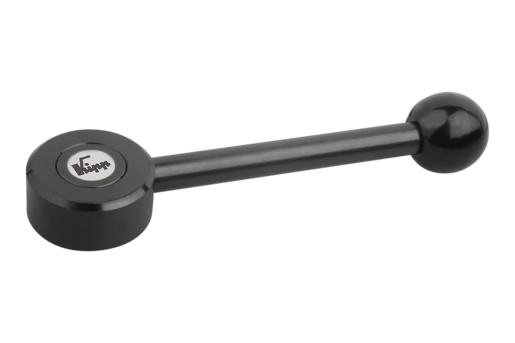

        Spannhebel, flach mit Innengewinde
        Spannhebel, flach mit Innengewinde, 0 Grad

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.Ausführung:brüniert.Auf Anfrage:Weitere Innengewinde und Sonderausführungen.
Maße "H1" und "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06390_0 Spannhebel, flach mit Innengewinde, 0 Grad

101 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	X	T	A=Grifflänge	D	D1	D2	D3	H	H1	H2	H3	Zähnezahl	Preis
06390-1061	0°	M6	18	102	13,5	33	25	10	19	2	12	23	26	17.80 CHF
06390-1081	0°	M8	18	102	13,5	33	25	10	19	2	12	23	26	17.80 CHF
06390-2101	0°	M10	21	131	19	41	30	12	22	2	13,5	26	30	22.03 CHF
06390-2121	0°	M12	21	131	19	41	30	12	22	2	13,5	26	30	22.03 CHF
06390-3121	0°	M12	27	148	23	45	37	14	28	2	17	33	36	25.94 CHF
06390-3161	0°	M16	27	148	23	45	37	14	28	2	17	33	36	25.94 CHF
