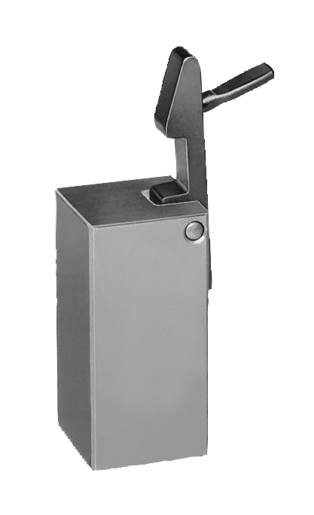

Benennung
Verschlussteil
Material Grundkörper
Baustahl
Material Komponente
Vergütungsstahl
Oberfläche Grundkörper
phosphatiert
Oberfläche Komponente
brüniert
Stahlschlüssel Komponente
1.0503
Stahlschlüssel Grundkörper
1.0036

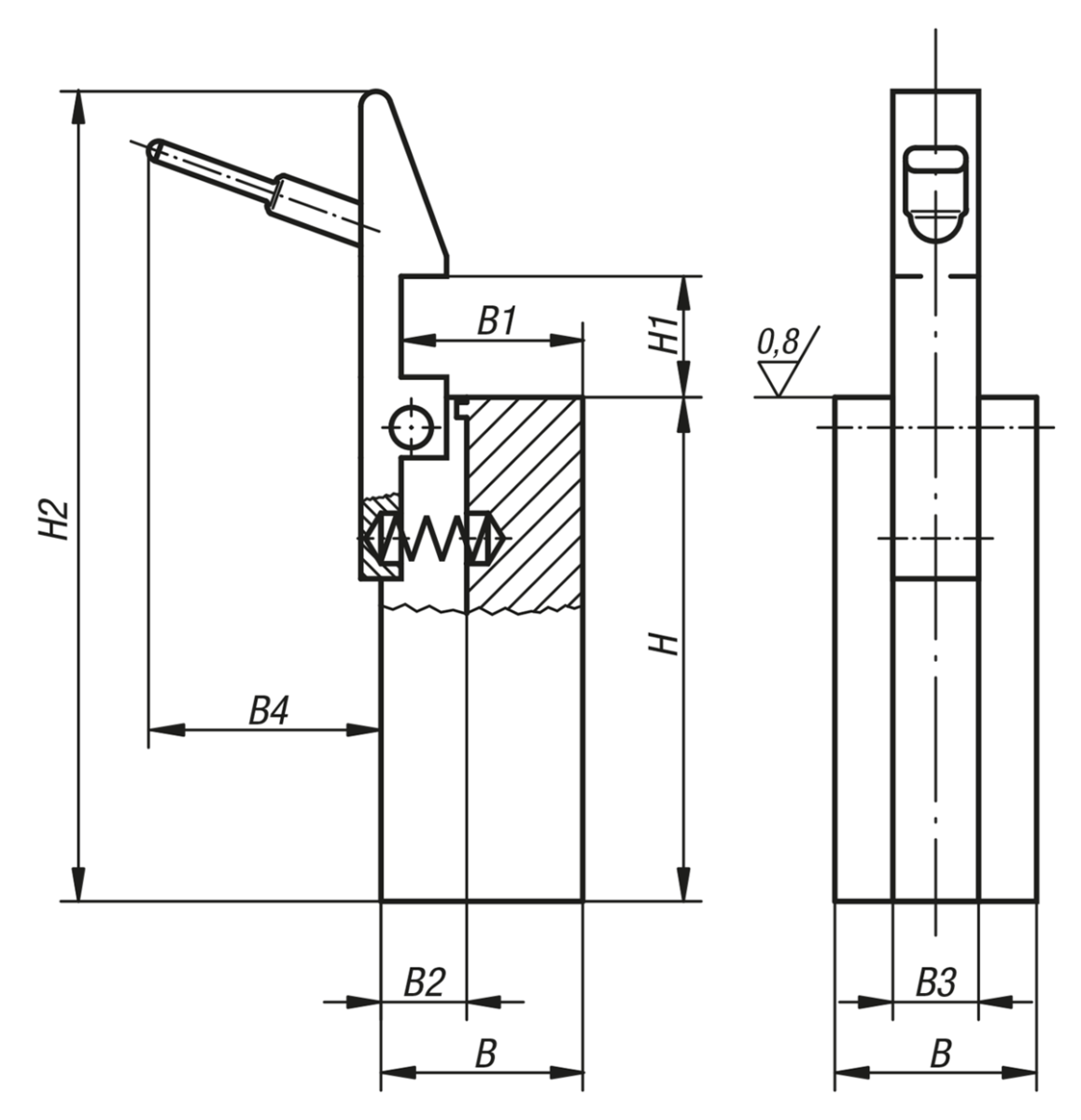

B=Länge/Breite
30
H=Höhe
63
B1
28
B2
11
B3
10,5
B4
24
H1
16
H2
99

Beschreibung

Werkstoff
Grundkörper 1.0036, Schnapper 1.0503.
Ausführung
Grundkörper phosphatiert, Schnapper brüniert.
Hinweis
Fehlende Maße für Schnapper siehe 07560.
