Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern
BeschreibungProduktbeschreibung:Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll.
Beispiele hierfür sind Längen- und Höhenarretierung sowie Positionsarretierung im Maschinen-, Möbel- und Sonderfahrzeugbau.

Die Arretierbolzen mit Fernbetätigung finden Anwendung, wenn unzugängliche Bauräume eine Bedienung erschweren oder aus Ergonomie- und Sicherheitsaspekten eine distanzierte Betätigung gefordert ist.

Die Kopplung zwischen Arretierbolzen und Bedienerseite erfolgt über einen Bowdenzug. Die Kombination aus Arretierbolzen und Betätigungselement bildet ein Komplettsystem, welches für viele Anwendungsfälle eingesetzt werden kann. Soll die Ausrückung dauerhaft erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist das Betätigungselement Form D mit Rastfunktion zu verwenden.
Alternativ zum Betätigungselement dient der beiliegende Schraubnippel (Ø5 x 7 mm) zur Einbindung eines individuellen Betätigungselements in das System.

Es stehen unterschiedliche Längenvarianten des Bowdenzugs zur Auswahl.
Um die Passgenauigkeit in der jeweiligen Anwendung zu gewährleisten kann der Bowdenzug bei der Montage entsprechend gekürzt werden.

Ein Korrosionsschutz wird durch eine geeignete Werkstoffauswahl und Beschichtungen erreicht. Das Drahtseil oder die Bowdenzughülle können bei Bedarf einfach getauscht werden.
Werkstoff:Arretierbolzen:
Gewindehülse Edelstahl 1.4305.
Arretierstift Edelstahl 1.4034.

Betätigungselement Edelstahl 1.4305.
Pilzgriff Thermoplast.
Drahtseil aus Edelstahl 1.4401.
Zughülle aus Stahldraht mit Kunststoffummantelung innen und außen.
Endhülsen, Stellschrauben und Schraubnippel aus Messing.
Ausführung:Arretierstift gehärtet, geschliffen und blank.
Bowdenzughülle schwarz.
Pilzgriff Thermoplast schwarzgrau.
Kunststoffdeckel Thermoplast in schwarz, grau, rot oder gelb.
Bestellhinweis:Arretierbolzen mit Fernbetätigung und das Betätigungselement müssen separat bestellt werden.Hinweis:Beim Einbau von Bowdenzügen sind folgende Punkte zu beachten:
Die Länge des freien Seilendes kann sich durch die Faktoren Verlegewinkel, Biegeradius und Last ändern. Daher muss die Länge des Gegenlagers (Zughülle) nach Verlegen des Bowdenzugs mit Hilfe der beiliegenden Stellschraube angepasst werden. Gleichzeitig wird mit der Stellschraube die Vorspannung des Bowdenzugsystems eingestellt.
Beim Verlegen ist besonders darauf zu achten, dass der Mindestbiegeradius, in diesem Fall R = 65 mm, nicht unterschritten wird. Ein zu enger Radius kann zu erhöhtem Verschleiß und zu erhöhter Reibung führen.
Eine kurzzeitige Unterschreitung des Mindestbiegeradius während der Montage sollte auch vermieden werden, da es sonst zur Beschädigung der Zughülle kommt. Die Hülle ist außerdem nur zur Aufnahme von Druckkräften ausgelegt. Wird an ihr zu stark gezogen wird die innenliegende Spirale gedehnt und dauerhaft beschädigt.
Auf Anfrage:Sonderausführungen.Zubehör:Sechskantmuttern 07212.
Haltestücke 03099.
Distanzringe 03089.
Positionierbuchsen 03099-50.
Betätigungselement 03096-10-12420.
LieferumfangArretierbolzen mit Fernbetätigung:
Arretierbolzen mit vormontiertem Seil, Zughülle, Endhülse, Stellschraube M6 x 34 mm und Schraubnippel Ø5 x 7 mm.

Betätigungselement:
Betätigungselement mit Kunststoffdeckel.

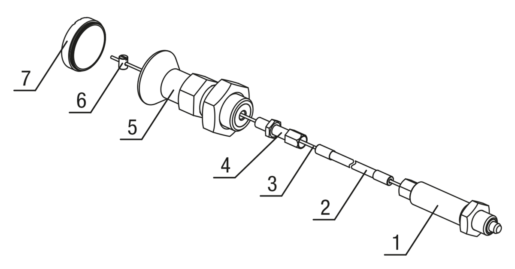

Zeichnungshinweis:
1) Arretierbolzen
2) Bowdenzughülle
3) Bowdenzugseil
4) Stellschraube
5) Betätigungselement
6) Schraubnippel
7) Deckel

Form B: ohne Rastnut, mit Kontermutter
Form D: mit Rastnut, mit Kontermutter
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 03096-10 Arretierbolzen Edelstahl mit Fernbetätigung 419 kB

Zeichnungen (Gesamtübersicht)

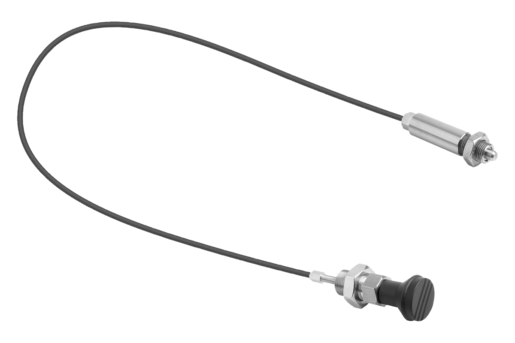

Arretierbolzen Edelstahl mit Fernbetätigung
Arretierbolzen Edelstahl mit Fernbetätigung

Arretierbolzen Edelstahl mit Fernbedienung

mehr Info

Zeichnungen

Arretierbolzen Edelstahl mit Fernbedienung

Artikelauswahl/-filter

BestellnummerD

D1D2D3LL1L2L3Hub
S
SWF x 30°Federkraft
Anfang
F1 ca. N
Federkraft
Ende
F2 ca. N
CADZub.PreisBestellen
03096-10-02206X10006M12x1,514510001849106101,8614 40.37 CHF
03096-10-02206X30006M12x1,514530001849106101,8614 44.61 CHF
03096-10-02206X50006M12x1,514550001849106101,8614 50.27 CHF
03096-10-02308X10008M16x1,519510002359108132,31535 43.90 CHF
03096-10-02308X30008M16x1,519530002359108132,31535 48.15 CHF
03096-10-02308X50008M16x1,519550002359108132,31535 53.81 CHF
03096-10-02410X100010M20x1,5235100024651010162,81534 49.56 CHF
03096-10-02410X300010M20x1,5235300024651010162,81534 53.81 CHF
03096-10-02410X500010M20x1,5235500024651010162,81534 59.46 CHF
03096-10-02412X100012M20x1,5235100026651012162,81539 53.11 CHF
03096-10-02412X300012M20x1,5235300026651012162,81539 57.35 CHF
03096-10-02412X500012M20x1,5235500026651012162,81539 63.02 CHF

Betätigungselemente für Arretierbolzen mit Fernbetätigung

mehr Info

Zeichnungen

Betätigungselemente für Arretierbolzen mit Fernbetätigung

Artikelauswahl/-filter

BestellnummerFarbe
Deckel
D
Innengewinde
D1

D2LL1L2L3SW1SW2CADZub.PreisBestellen
03096-10-12420schwarzgrau RAL 7021M6M20x1,533732812252230 28.33 CHF
03096-10-124201reinorange RAL 2004M6M20x1,533732812252230 28.33 CHF
03096-10-124202signalgrün RAL 6032M6M20x1,533732812252230 28.33 CHF
03096-10-124203verkehrsblau RAL 5017M6M20x1,533732812252230 28.33 CHF
03096-10-124205lichtgrau RAL 7035M6M20x1,533732812252230 28.33 CHF
03096-10-124206verkehrsrot RAL 3020M6M20x1,533732812252230 28.33 CHF
03096-10-124207rapsgelb RAL 1021M6M20x1,533732812252230 28.33 CHF

Betätigungselemente für Arretierbolzen mit Fernbetätigung

mehr Info

Zeichnungen

Betätigungselemente für Arretierbolzen mit Fernbetätigung

Artikelauswahl/-filter

BestellnummerFarbe
Deckel
D
Innengewinde
D1

D2LL1L2L3Hub
S
SW1SW2CADZub.PreisBestellen
03096-10-1442006schwarzgrau RAL 7021M6M20x1,5337628122562230 40.59 CHF
03096-10-14420106reinorange RAL 2004M6M20x1,5337628122562230 40.59 CHF
03096-10-14420206signalgrün RAL 6032M6M20x1,5337628122562230 40.59 CHF
03096-10-14420306verkehrsblau RAL 5017M6M20x1,5337628122562230 40.59 CHF
03096-10-14420506lichtgrau RAL 7035M6M20x1,5337628122562230 40.59 CHF
03096-10-14420606verkehrsrot RAL 3020M6M20x1,5337628122562230 40.59 CHF
03096-10-14420706rapsgelb RAL 1021M6M20x1,5337628122562230 40.59 CHF
03096-10-1442008schwarzgrau RAL 7021M6M20x1,5337628122582230 40.59 CHF
03096-10-14420108reinorange RAL 2004M6M20x1,5337628122582230 40.59 CHF
03096-10-14420208signalgrün RAL 6032M6M20x1,5337628122582230 40.59 CHF
03096-10-14420308verkehrsblau RAL 5017M6M20x1,5337628122582230 40.59 CHF
03096-10-14420508lichtgrau RAL 7035M6M20x1,5337628122582230 40.59 CHF
03096-10-14420608verkehrsrot RAL 3020M6M20x1,5337628122582230 40.59 CHF
03096-10-14420708rapsgelb RAL 1021M6M20x1,5337628122582230 40.59 CHF
03096-10-1442010schwarzgrau RAL 7021M6M20x1,53376281225102230 40.59 CHF
03096-10-14420110reinorange RAL 2004M6M20x1,53376281225102230 40.59 CHF
03096-10-14420210signalgrün RAL 6032M6M20x1,53376281225102230 40.59 CHF
03096-10-14420310verkehrsblau RAL 5017M6M20x1,53376281225102230 40.59 CHF
03096-10-14420510lichtgrau RAL 7035M6M20x1,53376281225102230 40.59 CHF
03096-10-14420610verkehrsrot RAL 3020M6M20x1,53376281225102230 40.59 CHF
03096-10-14420710rapsgelb RAL 1021M6M20x1,53376281225102230 40.59 CHF
03096-10-1442012schwarzgrau RAL 7021M6M20x1,53376281225122230 40.59 CHF
03096-10-14420112reinorange RAL 2004M6M20x1,53376281225122230 40.59 CHF
03096-10-14420212signalgrün RAL 6032M6M20x1,53376281225122230 40.59 CHF
03096-10-14420312verkehrsblau RAL 5017M6M20x1,53376281225122230 40.59 CHF
03096-10-14420512lichtgrau RAL 7035M6M20x1,53376281225122230 40.59 CHF
03096-10-14420612verkehrsrot RAL 3020M6M20x1,53376281225122230 40.59 CHF
03096-10-14420712rapsgelb RAL 1021M6M20x1,53376281225122230 40.59 CHF
