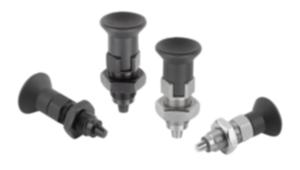

03089Premium - Arretierbolzen, mit konischem Arretierstift |
zurück |
|
|
BeschreibungWerkstoff:Stahlausführung:
Arretierstift gehärtet: Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.Ausführung:Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:

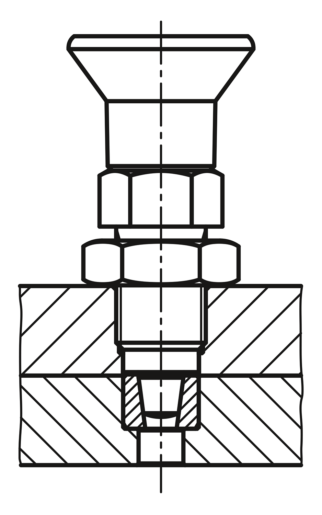

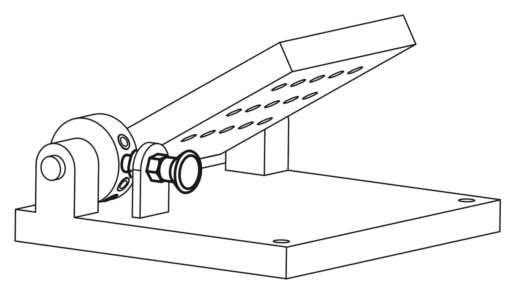

Arretierstift gehärtet, geschliffen und blank.Hinweis:Die Premium-Arretierbolzen zeichnen sich durch ihre höhere Fertigungsanforderungen des Arretierbolzens und der Gewindehülse aus. Darüber hinaus wurde an der Gewindehülse eine Zentrierung angebracht, welche zur Erhöhung der Positioniergenauigkeit genutzt werden kann. Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden sollen und eine höhere Positiongenaugkeit gefordert ist. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Bei hoher Beanspruchung mit Querkräften ist der Zentrieransatz zu nutzen.Montage:Bei Verwendung der Gewindehülsenzentrierung empfiehlt es sich, die Passung am Aufnahmestück vor dem Gewindeschneiden zu fertigen.
Die konischen Anlageflächen werden über die Gewindehülse und der Kontermutter angepasst.Auf Anfrage:Sonderausführungen und Distanzringe.Zubehör:Passende Buchse konisch 03089.Zeichnungshinweis:Form A: ohne Rastnut, ohne Kontermutter
Form D: mit Rastnut, mit Kontermutter DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Premium - Arretierbolzen mit konischem Arretierstift, Form B |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | H2 | Hub
S | SW1 | SW2 | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| 03089-52105 | B | Stahl | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 4 | 5 | 13 | 17 | 5 | 12 |  |  | 19.18 CHF | | | 03089-52206 | B | Stahl | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 5 | 6 | 14 | 19 | 6 | 14 | | | 21.31 CHF | | | 03089-52308 | B | Stahl | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 7 | 8 | 19 | 24 | 15 | 35 | | | 28.36 CHF | | | 03089-52410 | B | Stahl | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 9 | 10 | 22 | 30 | 15 | 34 | | | 37.14 CHF | | | 03089-502105 | B | Edelstahl | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 4 | 5 | 13 | 17 | 5 | 12 | | | 28.78 CHF | | | 03089-502206 | B | Edelstahl | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 5 | 6 | 14 | 19 | 6 | 14 | | | 31.97 CHF | | | 03089-502308 | B | Edelstahl | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 7 | 8 | 19 | 24 | 15 | 35 | | | 41.12 CHF | | | 03089-502410 | B | Edelstahl | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 9 | 10 | 22 | 30 | 15 | 34 | | | 53.86 CHF | |
|
Premium - Arretierbolzen mit konischem Arretierstift, Form D |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | H2 | Hub
S | SW1 | SW2 | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| 03089-54105 | D | Stahl | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 4 | 5 | 13 | 17 | 5 | 12 | | | 21.18 CHF | | | 03089-54206 | D | Stahl | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 5 | 6 | 14 | 19 | 6 | 14 | | | 23.32 CHF | | | 03089-54308 | D | Stahl | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 7 | 8 | 19 | 24 | 15 | 35 | | | 30.36 CHF | | | 03089-54410 | D | Stahl | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 9 | 10 | 22 | 30 | 15 | 34 | | | 39.15 CHF | | | 03089-504105 | D | Edelstahl | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 4 | 5 | 13 | 17 | 5 | 12 | | | 30.77 CHF | | | 03089-504206 | D | Edelstahl | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 5 | 6 | 14 | 19 | 6 | 14 | | | 33.97 CHF | | | 03089-504308 | D | Edelstahl | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 7 | 8 | 19 | 24 | 15 | 35 | | | 43.12 CHF | | | 03089-504410 | D | Edelstahl | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 9 | 10 | 22 | 30 | 15 | 34 | | | 55.87 CHF | |
|
