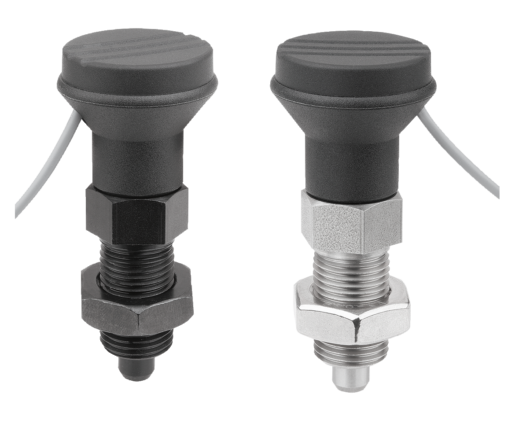

BeschreibungProduktbeschreibung:Arretierbolzen werden eingesetzt, wenn eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll.
Beispiele hierfür sind Längen- und Höhenarretierung sowie Positionsarretierung im Maschinen-, Geräte-, Möbel- und Sonderfahrzeugbau.

Bei den Arretierbolzen mit Zustandssensor kann der Betätigungszustand elektronisch erfasst und weiterverarbeitet werden.
Die Anbindung, beispielsweise an eine Maschinensteuerung, erfolgt kabelgebunden über das Anschlusskabel des integrierten Sensors.
Werkstoff:Stahlausführung:
Gewindehülse und Arretierstift Automatenstahl.

Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.

Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.

Pilzgriff Thermoplast schwarzgrau.
Ausführung:Stahlausführung:
Gewindehülse brüniert.
Arretierstift gehärtet, geschliffen und brüniert.

Edelstahlausführung:
Gewindehülse blank.
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:Der Zustandssensor schaltet beim Einrasten bei einem Hub von S - 1 mm.Technische Daten:Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 6 - 30 V DC
Betriebsstrom: <100 mA
Schaltabstand: 1 mm
Schaltfrequenz: <4000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 2 m PVC Kabel
Temperaturbereich: -10° C - +70°C
Zulassung: CE, c-UL-us, EAC
Anwendung:Die Arretierbolzen mit Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, dass sich der Arretierstift im gewünschten Betätigungszustand befindet.Sicherheit:Arretierbolzen mit Zustandssensor eignen sich nicht zur Absicherung von Personen.Zeichnungshinweis:
Form A: ohne Rastnut, ohne Kontermutter
Form B: ohne Rastnut, mit Kontermutter
Form C: mit Rastnut, ohne Kontermutter
Form D: mit Rastnut, mit Kontermutter

P = Kabellänge

BN = Braun
BK = Schwarz
BU = Blau
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 03090-20_B Arretierbolzen Stahl oder Edelstahl mit Zustandssensor, kabelgebunden, Form B 206 kB

Zeichnungen

Arretierbolzen Stahl oder Edelstahl mit Zustandssensor, kabelgebunden, Form B

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
ArretierstiftD

D1D2D3LL1L2L3Hub
S
SW1SW2F x 30°PFederkraft
Anfang
F1 ca. N
Federkraft
Ende
F2 ca. N
CADZub.PreisBestellen
03090-20-21051BStahlgehärtet5M10x1252,45117715513171,32000512 94.14 CHF
03090-20-22061BStahlgehärtet6M12x1,5252,45620817614191,82000614 95.54 CHF
03090-20-23081BStahlgehärtet8M16x1,5332,474261023819242,320001535 96.93 CHF
03090-20-24101BStahlgehärtet10M20x1,5332,4802812251022302,820001534 101.12 CHF
03090-20-24121BStahlgehärtet12M20x1,5332,4842814251222302,820001539 103.91 CHF
03090-20-021051BEdelstahlgehärtet5M10x1252,45117715513171,32000512 98.33 CHF
03090-20-022061BEdelstahlgehärtet6M12x1,5252,45620817614191,82000614 99.72 CHF
03090-20-023081BEdelstahlgehärtet8M16x1,5332,474261023819242,320001535 103.91 CHF
03090-20-024101BEdelstahlgehärtet10M20x1,5332,4802812251022302,820001534 106.69 CHF
03090-20-024121BEdelstahlgehärtet12M20x1,5332,4842814251222302,820001539 109.48 CHF
03090-20-121051BEdelstahlungehärtet5M10x1252,45117715513171,32000512 98.33 CHF
03090-20-122061BEdelstahlungehärtet6M12x1,5252,45620817614191,82000614 99.72 CHF
03090-20-123081BEdelstahlungehärtet8M16x1,5332,474261023819242,320001535 103.91 CHF
03090-20-124101BEdelstahlungehärtet10M20x1,5332,4802812251022302,820001534 106.69 CHF
03090-20-124121BEdelstahlungehärtet12M20x1,5332,4842814251222302,820001539 109.48 CHF
