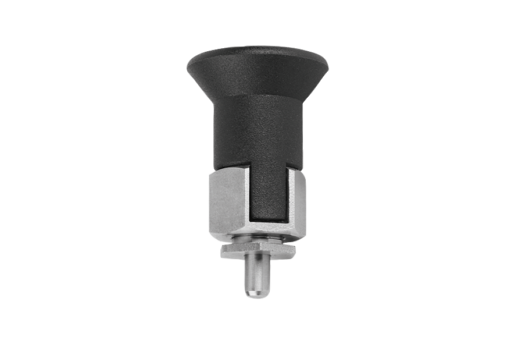

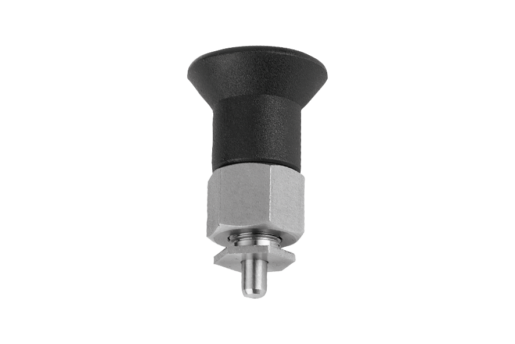

03089_AArretierbolzen für dünnwandige Teile Form A |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.Ausführung:Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift nicht gehärtet, geschliffen und blank.Hinweis:Diese Arretierbolzen eignen sich besonders für die Montage an dünnwandigen Bauteilen.
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.

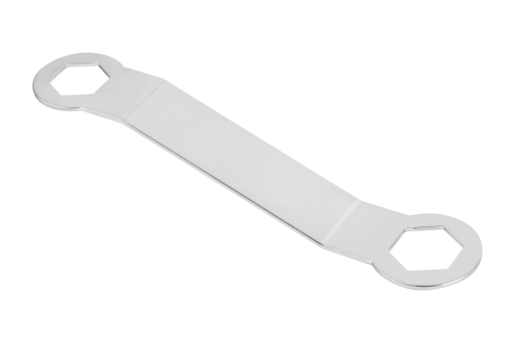

Soll ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C zu verwenden.Zubehör:Zum Festziehen der Anschraubmutter kann als Zubehörteil ein Doppel-Ringschlüssel mitgeliefert werden.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Form | Material
Grundkörper | Oberfläche
Grundkörper | D | D1 | D2 | D3 | L | L1 | L2 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Bestellnummer
Doppel-
Ringschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| 03089-31105 | A | Stahl | gehärtet | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | 03089-91416 |  |  | 9.08 CHF | | | 03089-31206 | A | Stahl | gehärtet | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | 03089-91416 | | | 9.94 CHF | | | 03089-311105 | A | Edelstahl | ungehärtet | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | 03089-91416 | | | 14.03 CHF | | | 03089-311206 | A | Edelstahl | ungehärtet | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | 03089-91416 | | | 15.70 CHF | |
