  2. Flexibles Normteilesystem
  3. 03000
  4. Arretierbolzen

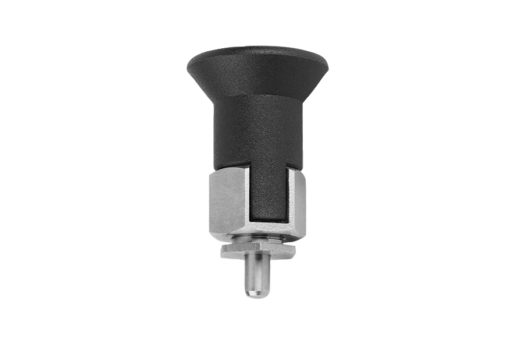

  5. Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff
  6. Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff und Rastnut, ohne Kontermutter
    7. 03089-790384
Benennung
Arretierbolzen
Form
C
Größe
9
Ausführung 1
mit Rastnut
Ausführung 2
kurze Ausführung
Produkttyp
kurze Ausführung
Material Grundkörper
Stahl
Material Komponente
Thermoplast
Farbe Komponente
verkehrsrot RAL 3020
Oberfläche Grundkörper
gehärtet
Stahlschlüssel Grundkörper
1.4034
D1=Gewinde
M6x0,75
D=Bolzendurchmesser
3
L=Länge
25,5
D2
14
F x 30°
0,8
Federkraft Anfang F1 ca. N
4
Federkraft Ende F2 ca. N
10
Festigkeitsklasse
5.8
Hub S
3,5
Kontermutter
ohne Kontermutter
L1
6
L2
5
REACh
false
RoHS
true
SW1
8

Beschreibung

Werkstoff

Stahlausführung:

Arretierstift gehärtet:

Festigkeitsklasse 5.8.



Edelstahlausführung:

Arretierstift nicht gehärtet:

Gewindehülse 1.4305.

Arretierstift 1.4305.



Pilzgriff Thermoplast schwarzgrau oder verkehrsrot RAL3020.

Ausführung
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.

Edelstahlausführung:
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage
Sonderausführungen.
