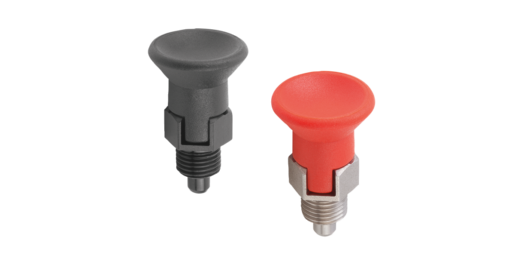

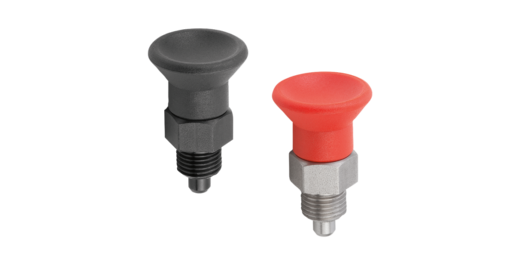

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.

Edelstahlausführung:
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.

Pilzgriff Thermoplast schwarzgrau oder verkehrsrot RAL3020.
Ausführung:Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.

Edelstahlausführung:
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.Auf Anfrage:Sonderausführungen.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 03089_D Arretierbolzen, kurze Ausführung Form D 199 kB

Zeichnungen

Arretierbolzen, kurze Ausführung Form D

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
Oberfläche
Grundkörper
Farbe
Komponente
DD1D2LL1L2Hub
S
SW1SW2F x 30°Federkraft
Anfang
F1 ca. N
Federkraft
Ende
F2 ca. N
CADZub.PreisBestellen
03089-8903DStahlgehärtetschwarzgrau RAL 70213M6x0,751425,5653,58100,8410 11.24 CHF
03089-8004DStahlgehärtetschwarzgrau RAL 70214M8x11829,566410131412  10.73 CHF
03089-8105DStahlgehärtetschwarzgrau RAL 70215M10x12134,587513171,3512  10.21 CHF
03089-8206DStahlgehärtetschwarzgrau RAL 70216M12x1,52541,7108614191,8614  11.02 CHF
03089-8308DStahlgehärtetschwarzgrau RAL 70218M16x1,533541210819242,31428  13.16 CHF
03089-8410DStahlgehärtetschwarzgrau RAL 702110M20x1,5336115121022302,81532 21.39 CHF
03089-890384DStahlgehärtetverkehrsrot RAL 30203M6x0,751425,5653,58100,8410 11.24 CHF
03089-800484DStahlgehärtetverkehrsrot RAL 30204M8x11829,566410131412 10.73 CHF
03089-810584DStahlgehärtetverkehrsrot RAL 30205M10x12134,587513171,3512 10.21 CHF
03089-820684DStahlgehärtetverkehrsrot RAL 30206M12x1,52541,7108614191,8614 11.02 CHF
03089-830884DStahlgehärtetverkehrsrot RAL 30208M16x1,533541210819242,31428 13.16 CHF
03089-841084DStahlgehärtetverkehrsrot RAL 302010M20x1,5336115121022302,81532 21.39 CHF
03089-18903DEdelstahlungehärtetschwarzgrau RAL 70213M6x0,751425,5653,58100,8410 16.45 CHF
03089-18004DEdelstahlungehärtetschwarzgrau RAL 70214M8x11829,566410131412  15.69 CHF
03089-18105DEdelstahlungehärtetschwarzgrau RAL 70215M10x12134,587513171,3512  14.96 CHF
03089-18206DEdelstahlungehärtetschwarzgrau RAL 70216M12x1,52541,7108614191,8614  17.57 CHF
03089-18308DEdelstahlungehärtetschwarzgrau RAL 70218M16x1,533541210819242,31428  23.68 CHF
03089-18410DEdelstahlungehärtetschwarzgrau RAL 702110M20x1,5336115121022302,81532 44.25 CHF
03089-1890384DEdelstahlungehärtetverkehrsrot RAL 30203M6x0,751425,5653,58100,8410 16.45 CHF
03089-1800484DEdelstahlungehärtetverkehrsrot RAL 30204M8x11829,566410131412 15.69 CHF
03089-1810584DEdelstahlungehärtetverkehrsrot RAL 30205M10x12134,587513171,3512 14.96 CHF
03089-1820684DEdelstahlungehärtetverkehrsrot RAL 30206M12x1,52541,7108614191,8614 17.57 CHF
03089-1830884DEdelstahlungehärtetverkehrsrot RAL 30208M16x1,533541210819242,31428 23.68 CHF
03089-1841084DEdelstahlungehärtetverkehrsrot RAL 302010M20x1,5336115121022302,81532 44.25 CHF
