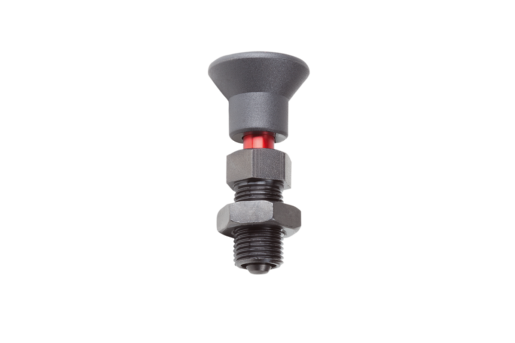

Arretierbolzen mit Verriegelungsmarkierung, Form B

zurück

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Federnde Druckstücke Arretierbolzen Anschläge Zentrier- und Positionierelemente Fixierungen Nutensteine
      - Arretierbolzen
        Arretierbolzen mit Verriegelungsmarkierung
        Arretierbolzen mit Verriegelungsmarkierung, Form B

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Arretierstift Stahl.
Gewindehülse Stahl.
Pilzgriff Thermoplast schwarzgrau.
Verriegelungsmarkierung Aluminium.Ausführung:Arretierstift Stahl gehärtet, geschliffen und brüniert.
Gewindehülse brüniert.
Verriegelungsmarkierung rot eloxiert.Hinweis:Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Bei sichtbarer Verriegelungsmarkierung ist der Bolzen entweder komplett entriegelt oder nur teilweise in Einraststellung.Auf Anfrage:Sonderausführungen.Zubehör:Distanzringe 03089Zeichnungshinweis:

1) Markierungsring

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 03090_B Arretierbolzen mit Verriegelungsmarkierung, Form B

252 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D2	L	L1	L2	L3	Hub S	SW1	SW2	F x 30°	Federkraft Anfang F1 ca. N	Federkraft Ende F2 ca. N	Preis
03090-72105	B	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	12.61 CHF
03090-72206	B	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	14.07 CHF
03090-72308	B	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	16.79 CHF
