        Buchse konisch

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl oder Edelstahl 1.4034.Ausführung:Stahlausführung:
brüniert, gehärtet und geschliffen
Edelstahlausführung:
blank, gehärtet und geschliffenHinweis:Buchse passend zu Premium Arretierbolzen konischem Arretierstift 03089.Montage:Um die Genauigkeit der Koaxialität zu erhöhen, können die Aufnahmen der Buchse und des Premium-Arretierbolzen gemeinsam gefertigt werden.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 03089 Buchse konisch

128 kB

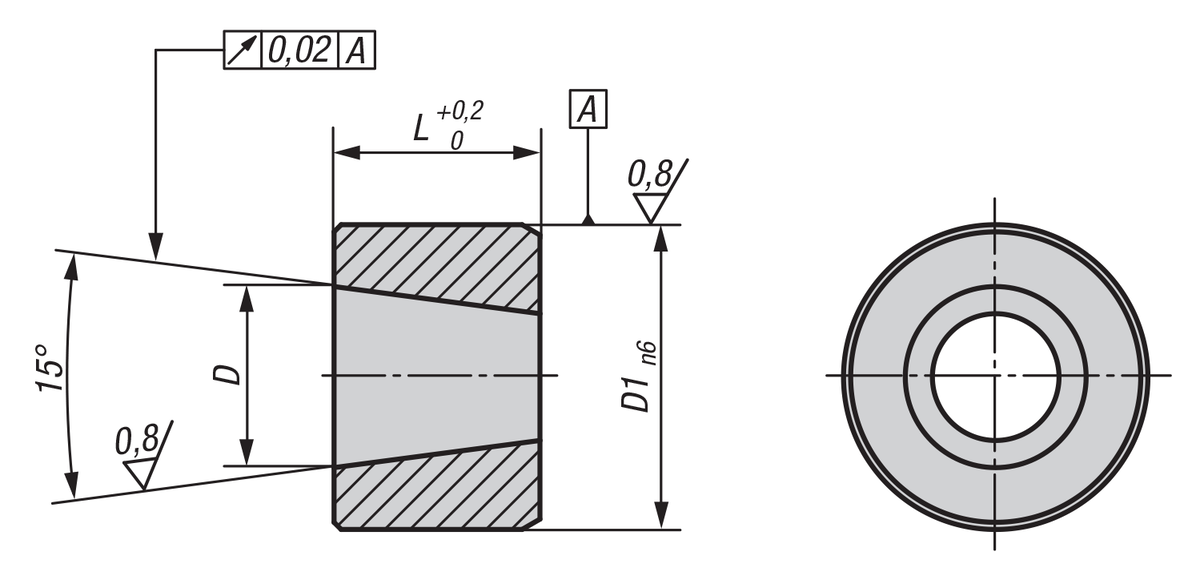

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Grundkörper	D	D1	L	Preis
03089-9105	Stahl	5	8	6	10.38 CHF
03089-9106	Stahl	6	10	7	11.04 CHF
03089-9108	Stahl	8	13,5	9,5	11.73 CHF
03089-9110	Stahl	10	17	11,5	12.39 CHF
03089-91005	Edelstahl	5	8	6	13.51 CHF
03089-91006	Edelstahl	6	10	7	14.37 CHF
03089-91008	Edelstahl	8	13,5	9,5	14.67 CHF
03089-91010	Edelstahl	10	17	11,5	15.51 CHF
