Aufnahmebuchsen Edelstahl für Positionierzylinder, pneumatisch

03161-11

Aufnahmebuchsen Edelstahl für Positionierzylinder, pneumatisch

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Federnde Druckstücke Arretierbolzen Anschläge Zentrier- und Positionierelemente Fixierungen Nutensteine
      - Aufnahmebolzen, Positioniersysteme
        Aufnahmebuchsen Edelstahl für Positionierzylinder, pneumatisch

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Edelstahl.Ausführung:gehärtet.Hinweis:Einbaumaße Form A:
Befestigung mit Mutter, Plattenstärke max. 10 mm.
Einbaumaße Form B:
Eingeschraubt, für Plattenstärke über 10 mm oder in Sackloch.

Farbe kann Aufgrund der Aushärtung vom Bild abweichen.Auf Anfrage:Passende Mutter und Einbauwerkzeug.Zubehör:03161-10 Positionierzylinder Edelstahl, pneumatisch.Besonderheiten:

Edelstahl

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 03161-11 Aufnahmebuchsen Edelstahl für Positionierzylinder, pneumatisch

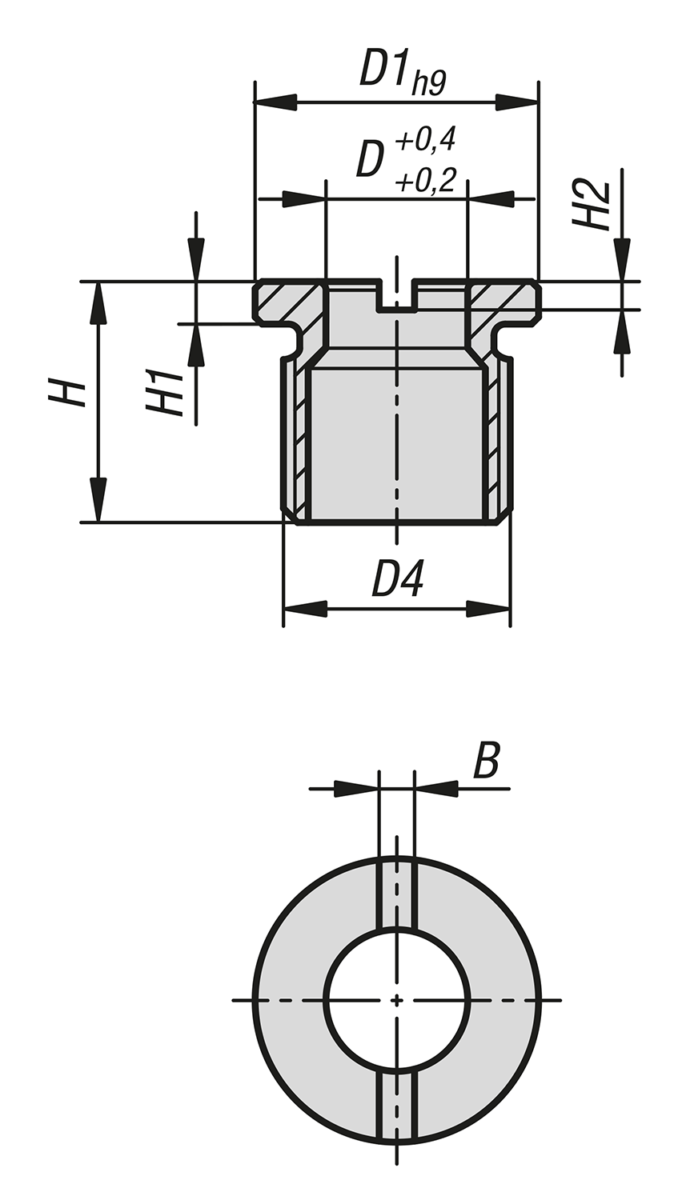

Zeichnungen

Aufnahmebuchsen Edelstahl für Positionierzylinder, pneumatisch

Aufnahmebuchsen Edelstahl für Positionierzylinder, pneumatisch

Artikelauswahl/-filter

Bestellnummer	B	D	D1	D2	D3	D4	H	H1	H2	CAD	Zub.	Preis	Bestellen
03161-11-101	2,5	10	20	20	17	M16x1,5	17	3	2			16.37 CHF
