Benennung

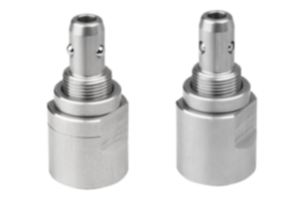

Positionierzylinder
Form
A
Ausführung 1
pneumatisch
Material Grundkörper
Edelstahl
Material Komponente
Nitrilkautschuk
D=Durchmesser
19
F=Spannkraft N
50
FH=Haltekraft N
150
H=Höhe
5,5
P=Betriebsdruck mpa
0,3 - 0,7
SW=Schlüsselweite
19
D1
10
D2
M14x1
D3
23
D4
M5
Form-Typ
federgespannt
H1
21
H2
4,5
H3
26,5
H4
10
PL PNEUMATIK
true

Beschreibung

Produktbeschreibung
Form A ist im Ausgangszustand durch eine Feder gespannt. Durch Druckluft wird der Positionierzylinder entspannt.

Form B ist im Ausgangszustand entspannt. Durch Druckluft wird der Positionierzylinder gespannt.
Werkstoff
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung
Edelstahl blank.
Bestellhinweis
Kennzeichnung Form A durch Kennlinie.
Hinweis
Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 MPa.
Bei Verwendung mehrerer Positioniereinheiten sollte die Abstandstoleranz von ± 0,1 mm nicht überschritten werden.
Die Wiederholgenauigkeit beträgt ± 0,2 mm.
Montage
Einbaumaße für Plattenstärke 6 mm.
Zeichnungshinweis
1) Kennlinie Form A
2) Pneumatikanschluss
3) Aufnahmebuchse für Positionierzylinder
4) Positionierzylinder Form A
5) Positionierzylinder Form B
Zubehör
03161-11 Aufnahmebuchsen Edelstahl.
