Federhülsen, Form B

03078_B

Federhülsen, Form B

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Federnde Druckstücke Arretierbolzen Anschläge Zentrier- und Positionierelemente Fixierungen Nutensteine
      - Federnde Druckstücke
        Federhülsen
        Federhülsen, Form B

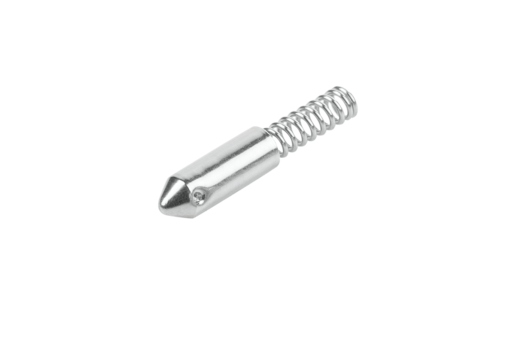

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Hülse Stahl oder Edelstahl 1.4303.
Druckfeder Edelstahl 1.4310.Ausführung:Hülse Stahl vernickelt. Edelstahl blank.
Druckfeder blank.Hinweis:Federhülsen werden überwiegend als Rast- und Positionierelemente eingesetzt.Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 03078_B Federhülsen, Form B

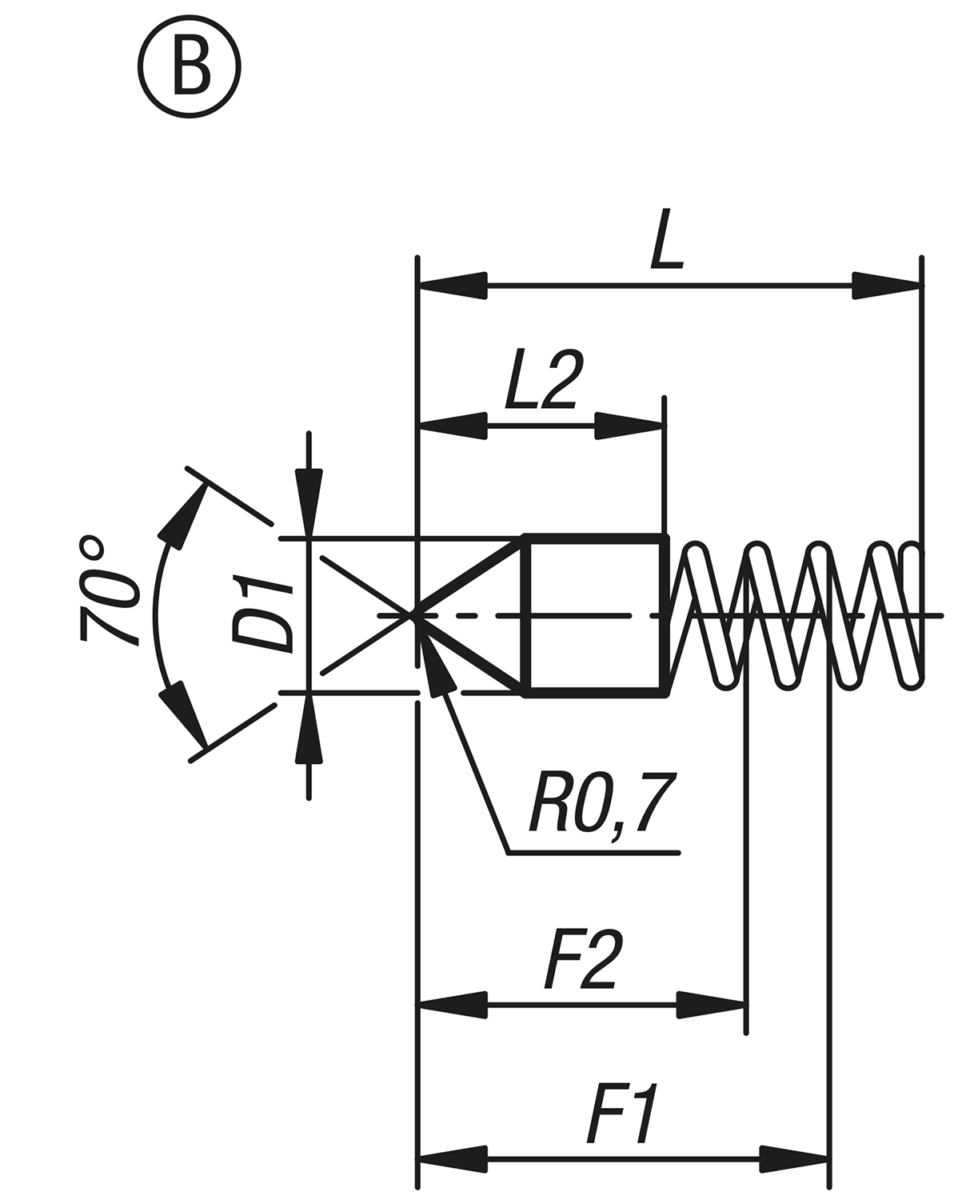

Zeichnungen

Federhülsen, Form B

Artikelauswahl/-filter

Bestellnummer	Material Grundkörper	Form	D1	L	L2	L bei F1	L bei F2	Federkraft Anfang F1 ca. N	Federkraft Ende F2 ca. N	Federsteifigkeit N/mm	CAD	Zub.	Preis	Bestellen
03078-213011	Stahl	B	3	11	5	9	6,7	1,6	3,4	0,78			0.35 CHF
03078-213016	Stahl	B	3	16	8,5	13	10,7	4,8	8,4	1,6			0.45 CHF
