Federnde Druckstücke mit Innensechskant und Druckstift, leichte Federkraft

03050

Federnde Druckstücke mit Innensechskant und Druckstift, leichte...

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Federnde Druckstücke Arretierbolzen Anschläge Zentrier- und Positionierelemente Fixierungen Nutensteine
      - Federnde Druckstücke
        Federnde Druckstücke mit Innensechskant und Druckstift aus POM, Stahl
        Federnde Druckstücke mit Innensechskant und Druckstift, leichte Federkraft

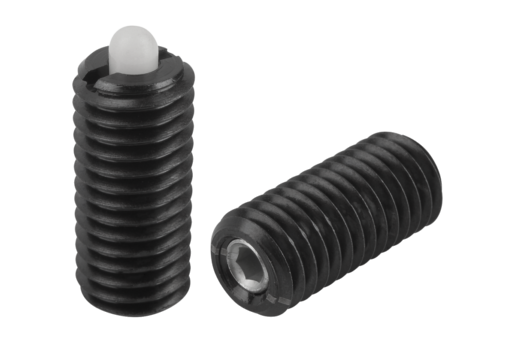

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.Ausführung:brüniert.Zeichnungshinweis:

1) Gewindestift eingeklebt

Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 03050 Federnde Druckstücke mit Innensechskant und Druckstift, leichte Federkraft

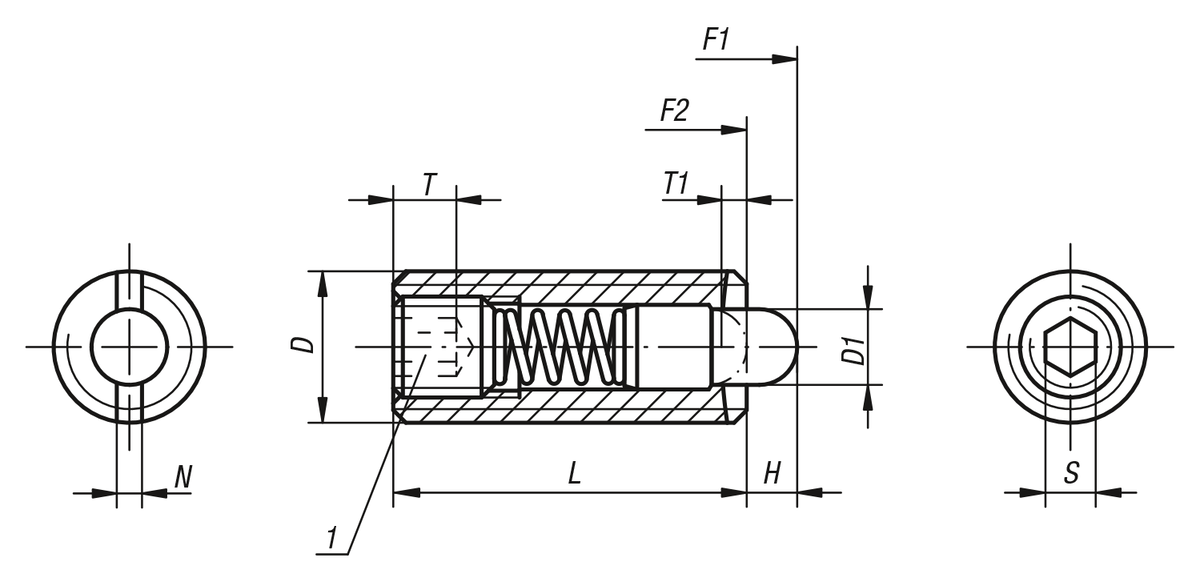

Zeichnungen

Federnde Druckstücke mit Innensechskant und Druckstift, leichte Federkraft

Federnde Druckstücke mit Innensechskant und Druckstift, leichte Federkraft

Artikelauswahl/-filter

Bestellnummer	D	D1	H	L	T	T1	N	S	Federkraft Anfang F1 ca. N	Federkraft Ende F2 ca. N	Bestellnummer Montageschlüssel	CAD	Zub.	Preis	Bestellen
03050-104	M4	1,5	1,5	15	2	0,6	0,6	1,3	2	7	03040-904			2.55 CHF
03050-105	M5	2,4	2,3	18	2	0,8	0,8	1,5	3	10	03040-905			2.60 CHF
03050-106	M6	2,7	2,5	20	2,5	1	1	2	3	9	03040-906			2.70 CHF
03050-108	M8	3,5	3	22	3	1,4	1,2	2,5	4	16	03040-908			2.97 CHF
03050-110	M10	4	3	22	3,5	1,4	1,6	3	4	16	03040-910			3.56 CHF
03050-112	M12	6	4	28	5	2	2	4	5	27	03040-912			4.52 CHF
03050-116	M16	7,5	5	32	6	2,5	2,5	5	20	45	03040-916			5.66 CHF
