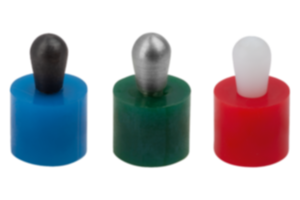

03330-01Federnde Seitendruckstücke mit Kunststofffeder |
zurück |
|
|
BeschreibungWerkstoff:Hülse und Feder Kunststoff.
Druckbolzen Stahl, Edelstahl oder POM.Ausführung:Druckbolzen (Stahl) einsatzgehärtet und brüniert.
Druckbolzen (Edelstahl) blank.
Druckbolzen (POM) weiß.Hinweis:Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken in Anwendungen bei denen vermehrt Schmutz entstehen kann.
Zum Beispiel: Lackieren und Sandstrahlen.
Berechnung Maß X:
Y > = L1-D1/2, dann ist X=D1/2-S
Y < L1-D1/2, dann ist X =D1/2-S-((L1-D1/2-Y)*0,123)
Leichte Federkraft = blaue Feder
Standard Federkraft = rote Feder
Verstärkte Federkraft = grüne FederMontage:Die Hülse wird in die Bohrung eingepresst.
Es wird empfohlen die Hülse vor der Montage anzufeuchten.Zeichnungshinweis:1) Montagewerkzeug
2) Einige Größen haben eine abweichende Stiftform
Y = Werkstückhöhe
W = Werkstücklänge
X = Koordinatenmaß
Z = Anschlagdurchmesser DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Federnde Seitendruckstücke mit Kunststofffeder, Druckbolzen aus Stahl |
mehr Info |
| Bestellnummer | Ausführung 1 | Ausführung 2 | D
| D1 | D2 | L | L1 | ±S | F
ca. N | Bestellnummer
Montage-
werkzeug | CAD | Zub. | Preis | Bestellen |
|---|
| 03330-01-100307 | leichte Federkraft | abweichende Stiftform | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 10 | 03330-01-03 |  | | 5.15 CHF | | | 03330-01-100409 | leichte Federkraft | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 15 | 03330-01-04 | | | 5.39 CHF | | | 03330-01-100509 | leichte Federkraft | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 30 | 03330-01-05 | | | 5.57 CHF | | | 03330-01-100609 | leichte Federkraft | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 20 | 03330-01-05 | | | 6.00 CHF | | | 03330-01-200307 | Standard Federkraft | abweichende Stiftform | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 20 | 03330-01-03 | | | 5.15 CHF | | | 03330-01-200409 | Standard Federkraft | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 30 | 03330-01-04 | | | 5.39 CHF | | | 03330-01-200509 | Standard Federkraft | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 60 | 03330-01-05 | | | 5.57 CHF | | | 03330-01-200609 | Standard Federkraft | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 30 | 03330-01-05 | | | 6.00 CHF | | | 03330-01-200813 | Standard Federkraft | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 50 | 03330-01-08 | | | 6.48 CHF | | | 03330-01-201016 | Standard Federkraft | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 80 | 03330-01-10 | | | 7.01 CHF | | | 03330-01-300509 | verstärkte Federkraft | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 90 | 03330-01-05 | | | 5.57 CHF | | | 03330-01-300609 | verstärkte Federkraft | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 60 | 03330-01-05 | | | 6.00 CHF | | | 03330-01-300813 | verstärkte Federkraft | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 100 | 03330-01-08 | | | 6.48 CHF | | | 03330-01-301016 | verstärkte Federkraft | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 160 | 03330-01-10 | | | 7.01 CHF | |
|
Federnde Seitendruckstücke mit Kunststofffeder, Druckbolzen aus Edelstahl |
mehr Info |
| Bestellnummer | Ausführung 1 | Ausführung 2 | D
| D1 | D2 | L | L1 | ±S | F
ca. N | Bestellnummer
Montage-
werkzeug | CAD | Zub. | Preis | Bestellen |
|---|
| 03330-01-110307 | leichte Federkraft | abweichende Stiftform | 6 | 3 | 2,9 | 7 | 3,7 | 0,4 | 10 | 03330-01-03 | | | 5.81 CHF | | | 03330-01-110409 | leichte Federkraft | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 15 | 03330-01-04 | | | 6.05 CHF | | | 03330-01-110509 | leichte Federkraft | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 30 | 03330-01-05 | | | 6.66 CHF | | | 03330-01-110609 | leichte Federkraft | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 20 | 03330-01-05 | | | 7.17 CHF | | | 03330-01-210307 | Standard Federkraft | abweichende Stiftform | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 20 | 03330-01-03 | | | 5.81 CHF | | | 03330-01-210409 | Standard Federkraft | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 30 | 03330-01-04 | | | 6.05 CHF | | | 03330-01-210509 | Standard Federkraft | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 60 | 03330-01-05 | | | 6.66 CHF | | | 03330-01-210609 | Standard Federkraft | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 30 | 03330-01-05 | | | 7.17 CHF | | | 03330-01-210813 | Standard Federkraft | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 50 | 03330-01-08 | | | 7.79 CHF | | | 03330-01-211016 | Standard Federkraft | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 80 | 03330-01-10 | | | 8.21 CHF | | | 03330-01-310509 | verstärkte Federkraft | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 90 | 03330-01-05 | | | 6.66 CHF | | | 03330-01-310609 | verstärkte Federkraft | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 60 | 03330-01-05 | | | 7.17 CHF | | | 03330-01-310813 | verstärkte Federkraft | - | 12 | 8 | 11,9 | 13 | 13,2 | 1,2 | 100 | 03330-01-08 | | | 7.79 CHF | | | 03330-01-311016 | verstärkte Federkraft | - | 16 | 10 | 15,9 | 16 | 16,6 | 1,6 | 160 | 03330-01-10 | | | 8.21 CHF | |
|
Federnde Seitendruckstücke mit Kunststofffeder, Druckbolzen aus POM |
mehr Info |
| Bestellnummer | Ausführung 1 | Ausführung 2 | D
| D1 | D2 | L | L1 | ±S | F
ca. N | Bestellnummer
Montage-
werkzeug | CAD | Zub. | Preis | Bestellen |
|---|
| 03330-01-120307 | leichte Federkraft | abweichende Stiftform | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 10 | 03330-01-03 | | | 5.15 CHF | | | 03330-01-120409 | leichte Federkraft | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 15 | 03330-01-04 | | | 5.39 CHF | | | 03330-01-120509 | leichte Federkraft | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 30 | 03330-01-05 | | | 5.57 CHF | | | 03330-01-120609 | leichte Federkraft | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 20 | 03330-01-05 | | | 6.00 CHF | | | 03330-01-220307 | Standard Federkraft | abweichende Stiftform | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 20 | 03330-01-03 | | | 5.15 CHF | | | 03330-01-220409 | Standard Federkraft | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 30 | 03330-01-04 | | | 5.39 CHF | | | 03330-01-220509 | Standard Federkraft | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 60 | 03330-01-05 | | | 5.57 CHF | | | 03330-01-220609 | Standard Federkraft | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 30 | 03330-01-05 | | | 6.00 CHF | | | 03330-01-220813 | Standard Federkraft | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 50 | 03330-01-08 | | | 6.48 CHF | | | 03330-01-221016 | Standard Federkraft | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 80 | 03330-01-10 | | | 7.01 CHF | | | 03330-01-320509 | verstärkte Federkraft | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 90 | 03330-01-05 | | | 5.57 CHF | | | 03330-01-320609 | verstärkte Federkraft | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 60 | 03330-01-05 | | | 6.00 CHF | | | 03330-01-320813 | verstärkte Federkraft | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 100 | 03330-01-08 | | | 6.48 CHF | | | 03330-01-321016 | verstärkte Federkraft | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 160 | 03330-01-10 | | | 7.01 CHF | |
|
