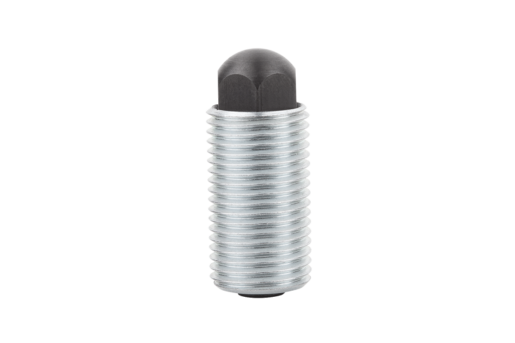

03339_HFedernde Zug- und Druckstücke mit Verdrehsicherung Form H |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:Gewindehülse verzinkt, blau passiviert.
Gewindebolzen einsatzgehärtet, brüniert.
Standard Federkraft, verstärkte Federkraft.Hinweis:Die Federnde Zug- und Druckstücke, auch als Universaldruckstücke bekannt, dienen zur Arretierung, Positionierung oder Klemmung verschiedener Bauteile. Der Gewindebolzen, der durch seine Sechskantform gegen das Verdrehen gesichert ist, kann entweder als Zug- oder Druckbolzen verwendet werden.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Form
| Federkraft | D | D1 | D2 | D3 | F1
N | F2
N
| H | L | L1 | L3 | R | SW | T
min. | CAD | Zub. | Preis | Bestellen |
|---|
| 03339-2112 | H | Standard | M12x1,5 | M4 | 5,5 | 6,78 | 16 | 38 | 6,12 | 20 | 27,5 | 1,38 | 5,5 | 8 | 8 |  | | 8.17 CHF | | | 03339-2116 | H | Standard | M16x1,5 | M5 | 8 | 10 | 25 | 71 | 8,7 | 28 | 38 | 1,3 | 7 | 11 | 10 | | | 9.38 CHF | | | 03339-2120 | H | Standard | M20x1,5 | M6 | 10 | 12,2 | 40 | 140 | 10,3 | 34 | 47 | 2,7 | 9 | 14 | 12 | | | 11.26 CHF | | | 03339-2212 | H | verstärkt | M12x1,5 | M4 | 5,5 | 6,78 | 20 | 60 | 6,12 | 20 | 27,5 | 1,38 | 5,5 | 8 | 8 | | | 8.17 CHF | | | 03339-2216 | H | verstärkt | M16x1,5 | M5 | 8 | 10 | 35 | 103 | 8,7 | 28 | 38 | 1,3 | 7 | 11 | 10 | | | 9.38 CHF | | | 03339-2220 | H | verstärkt | M20x1,5 | M6 | 10 | 12,2 | 60 | 175 | 10,3 | 34 | 47 | 2,7 | 9 | 14 | 12 | | | 11.26 CHF | |
