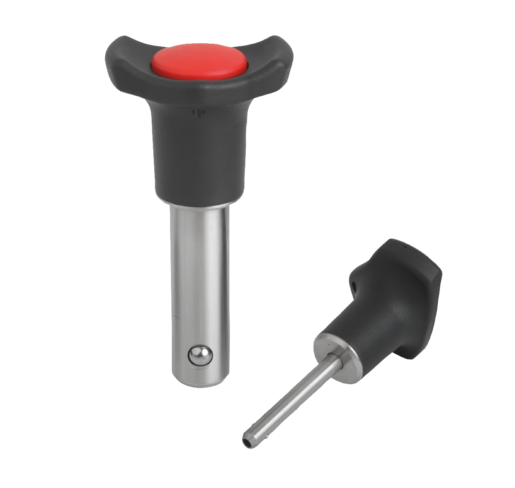

        Kugelsperrbolzen, Form A, Metallbund

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griff, Druckknopf Thermoplast.
Stahlteile Edelstahl.Ausführung:Griff schwarz.
Druckknopf verkehrsrot.
Stahlteile blank.Hinweis:Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken.
Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher und unlösbar die Verbindung.
Die Ausführung Form A ist für Einsatzbereiche geeignet, für die höhere und präzisere Anforderungen erfüllt werden müssen.

Scherkraft zweischnittig (F) = S · τ aB max.

Bei den Angaben zur Scherkraft handelt es sich um die theoretische Bruchlast.
Es sind unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.

Die Belastungswerte sind in Anlehnung an die DIN 50141 rechnerisch ermittelt worden. Ob der Kugelsperrbolzen für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.

Unterschiedlichste Werkstoffe, an denen die Kugelsperrbolzen eingesetzt werden, Witterungsbedingungen, sowie Verschleiß können die ermittelten Werte beeinflussen.Merkmale:Form A:
Bolzen geschliffen, Metallbund, hohe axiale AuszugskraftZubehör:Aufnahmebuchsen für Kugelsperrbolzen 03197
Sicherungs-Spiralkabel 03199
Halteseile mit Öse 03199
Schlüsselring 03199Zeichnungshinweis:

1) Metallbund

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 03193_A Kugelsperrbolzen, Form A, Metallbund

117 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D2	D3	L	L1	L2	L5	Aufnahme- bohrung H11	Scherkraft zweischnittig max. kN	Preis
03193-3805010	A	38	5	5,5	16	10	6	32,5	16	5	15	17.37 CHF
03193-3805015	A	38	5	5,5	16	15	6	32,5	21	5	15	17.37 CHF
03193-3805020	A	38	5	5,5	16	20	6	32,5	26	5	15	17.50 CHF
03193-3805025	A	38	5	5,5	16	25	6	32,5	31	5	15	17.50 CHF
03193-3805030	A	38	5	5,5	16	30	6	32,5	36	5	15	18.49 CHF
03193-3806010	A	38	6	6,85	16	10	7	32,5	17	6	22	17.37 CHF
03193-3806015	A	38	6	6,85	16	15	7	32,5	22	6	22	17.37 CHF
03193-3806020	A	38	6	6,85	16	20	7	32,5	27	6	22	17.94 CHF
03193-3806025	A	38	6	6,85	16	25	7	32,5	32	6	22	17.50 CHF
03193-3806030	A	38	6	6,85	16	30	7	32,5	37	6	22	18.87 CHF
03193-3806035	A	38	6	6,85	16	35	7	32,5	42	6	22	18.49 CHF
03193-3806040	A	38	6	6,85	16	40	7	32,5	47	6	22	19.16 CHF
03193-3806045	A	38	6	6,85	16	45	7	32,5	52	6	22	18.72 CHF
03193-3806050	A	38	6	6,85	16	50	7	32,5	57	6	22	19.16 CHF
03193-3808020	A	38	8	9,5	16	20	8	32,5	28	8	38	18.05 CHF
03193-3808025	A	38	8	9,5	16	25	8	32,5	33	8	38	18.05 CHF
03193-3808030	A	38	8	9,5	16	30	8	32,5	38	8	38	19.02 CHF
03193-3808035	A	38	8	9,5	16	35	8	32,5	43	8	38	19.02 CHF
03193-3808040	A	38	8	9,5	16	40	8	32,5	48	8	38	19.34 CHF
03193-3808045	A	38	8	9,5	16	45	8	32,5	53	8	38	19.34 CHF
03193-3808050	A	38	8	9,5	16	50	8	32,5	58	8	38	19.34 CHF
03193-4710020	A	47	10	12	23	20	9	40	29	10	60	29.44 CHF
03193-4710025	A	47	10	12	23	25	9	40	34	10	60	29.44 CHF
03193-4710030	A	47	10	12	23	30	9	40	39	10	60	30.92 CHF
03193-4710035	A	47	10	12	23	35	9	40	44	10	60	30.92 CHF
03193-4710040	A	47	10	12	23	40	9	40	49	10	60	30.92 CHF
03193-4710045	A	47	10	12	23	45	9	40	54	10	60	31.24 CHF
03193-4710050	A	47	10	12	23	50	9	40	59	10	60	31.24 CHF
03193-4710060	A	47	10	12	23	60	9	40	69	10	60	32.44 CHF
03193-4712025	A	47	12	14,5	23	25	10	40	35	12	86	30.32 CHF
03193-4712030	A	47	12	14,5	23	30	10	40	40	12	86	31.82 CHF
03193-4712035	A	47	12	14,5	23	35	10	40	45	12	86	31.82 CHF
03193-4712040	A	47	12	14,5	23	40	10	40	50	12	86	31.82 CHF
03193-4712045	A	47	12	14,5	23	45	10	40	55	12	86	31.82 CHF
03193-4712050	A	47	12	14,5	23	50	10	40	60	12	86	31.82 CHF
03193-4712060	A	47	12	14,5	23	60	10	40	70	12	86	33.34 CHF
03193-4712070	A	47	12	14,5	23	70	10	40	80	12	86	34.86 CHF
03193-4712080	A	47	12	14,5	23	80	10	40	90	12	86	34.86 CHF
03193-4716030	A	47	16	19	23	30	13	40	43	16	153	54.18 CHF
03193-4716035	A	47	16	19	23	35	13	40	48	16	153	54.18 CHF
03193-4716040	A	47	16	19	23	40	13	40	53	16	153	54.18 CHF
03193-4716045	A	47	16	19	23	45	13	40	58	16	153	54.31 CHF
03193-4716050	A	47	16	19	23	50	13	40	63	16	153	54.31 CHF
03193-4716060	A	47	16	19	23	60	13	40	73	16	153	58.08 CHF
03193-4716070	A	47	16	19	23	70	13	40	83	16	153	58.08 CHF
03193-4716080	A	47	16	19	23	80	13	40	93	16	153	61.86 CHF
